描述
产品详情

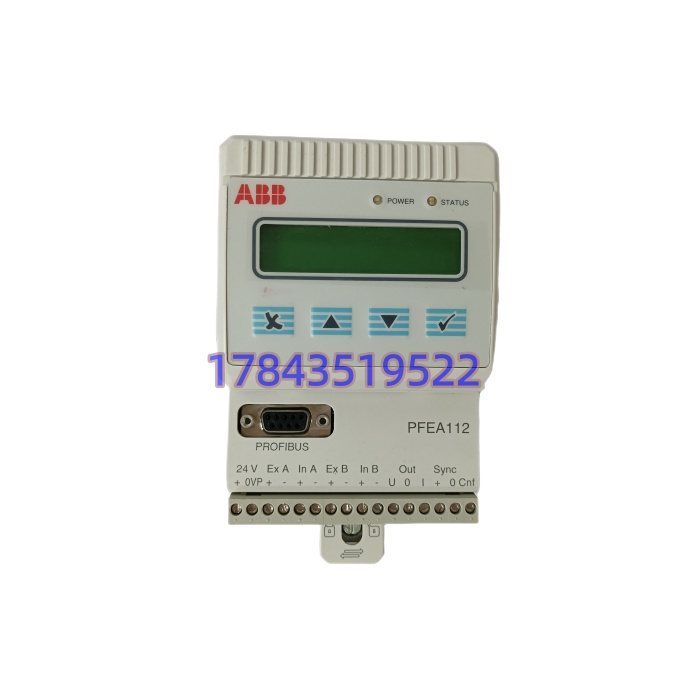

・型号：PFEA112‑20（订货号 3BSE050091R20）・品牌：ABB・系列：Pressductor
规格参数
| 参数项目 | 参数信息 |
|---|---|
| 安装形式 | 35mm DIN 导轨安装，IP20（仅柜内使用） |
| 传感器输入 | 最大 2 路 Pressductor 压磁张力传感器，励磁 330Hz/0.5A rmseero |
| 模拟输出 | 2 路可组态：4‑20mA / 0‑10V |
| 总线接口 | Profibus‑DP（DB9），波特率 9.6k‑12Mbps |
| 人机界面 | LCD 显示屏 + 4 按键，本地参数整定、读数查看 |
| 供电电源 | DC24V（18‑36V），功耗 7.5Weero |
| 测量模式 | 总和模式 Sum，不支持差值 Difference 模式（对比 PFEA113）eero |
| 工作温度 | -10℃～+55℃，控制柜无凝露工况 |
| 存储温度 | -40℃～+85℃ |
| 外形尺寸 | 22.5×115×120mm，重量约 0.5kg |
| 适配传感器 | PFCL、PFTL 系列压磁式张力压头 |
| 生命周期 | 原厂停产；货源为库存尾货、拆机实测备件 |
产品介绍
PFEA112‑20 是 DIN 导轨柜内安装版本的张力放大器，和 IP65 壁挂款 PFEA113‑65 属于同系列但硬件规格不同。本机只支持两路张力传感器，只支持总和模式，无法做差值运算，适合两压头对称安装的卷材工位eero。接收压磁传感器微弱毫伏信号，经过放大滤波换算为实际张力值，一方面面板本地显示，另一方面输出模拟信号给到驱动器，同时 DP 总线把数据上传上位控制系统。
坦白讲，现场常见故障：内部通道漂移、DB9 总线口损坏、电解电容老化。PFEA112‑20（2 通道）不能直接替代 PFEA113 系列（4 通道、支持差值模式）；同样 PFEA113 也不能直接拿来替换本型号，安装开孔、通道数量、运算模式都不一样。整套张力系统硬件升级改造成本高，造纸、薄膜、金属箔材产线很多选择储备拆机同订货号备件做抢修，采购必须核对完整订货号 3BSE050091R20。
应用场景与行业案例
痛点切入：造纸、薄膜、铜箔等卷材产线大量存量项目使用该 DIN 导轨张力模块。一旦模块通道异常、DP 通讯中断，张力闭环失控，出现褶皱、拉伸、断带，直接造成整卷物料报废。该型号停产，现货不多，紧急寻货周期 35‑60 天。
典型场景
- 造纸复卷、分切设备，两压头对称布置，采集总张力，保障纸卷平稳收放。
- 塑料薄膜涂布生产线，收放卷工位，对接 ABB 800M PLC 做张力闭环。
- 金属箔材处理产线，两测点张力采集，控制柜内部导轨安装。
- MRO 备件库储备，老产线没有停机窗口做整套硬件改造。
真实案例：某薄膜加工厂分切设备 PFEA112‑20 一路传感器通道漂移，张力读数持续跳变，薄膜成品起皱不良率上升。仓库没有同订货号备件，市场寻货 40 天。等待备件期间只能压低生产线速度，减少不良。更换 3BSE050091R20，重新做零点、增益标定，DP 地址配置完成，带料运行后张力读数恢复稳定。事后设备部门将该型号归入 B 类备件。
