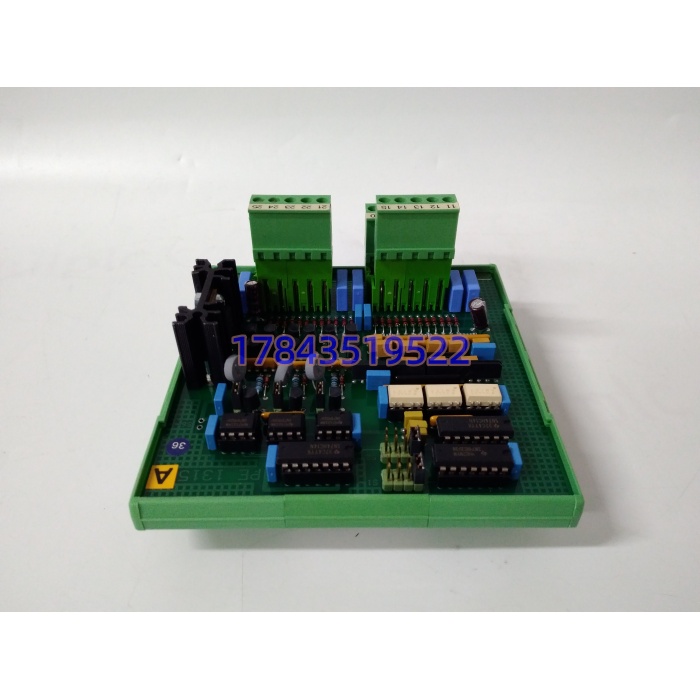

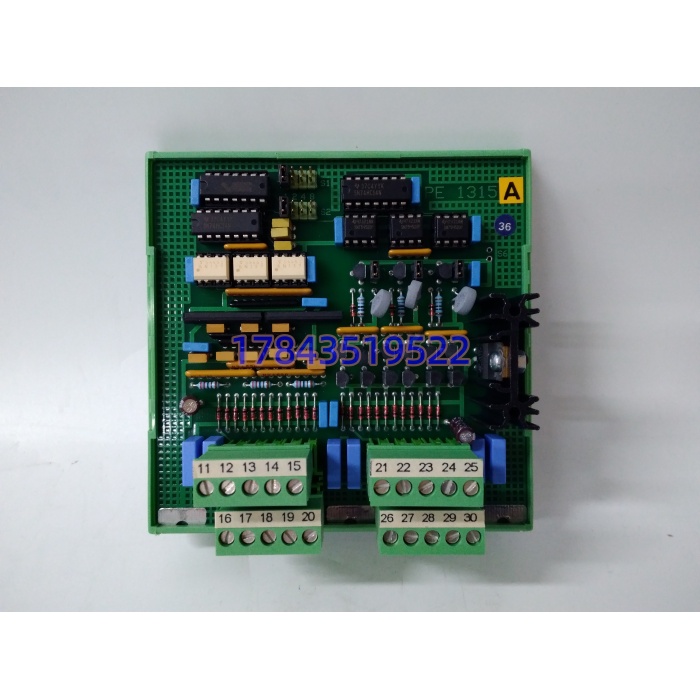

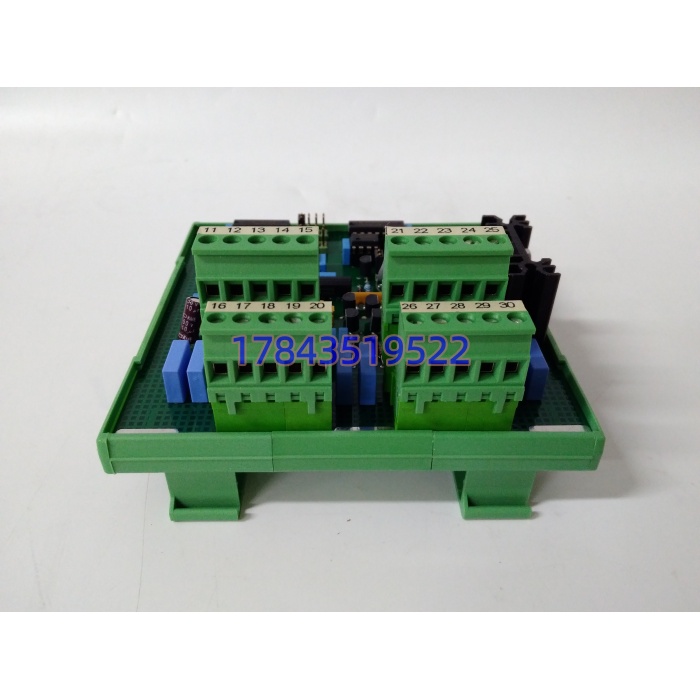

・型号：PE1315A・品牌：ABB・全称：Opto isolated pulse amplifier 光电隔离脉冲放大器
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 信号通道 | 3 通道（A 相、B 相、Strobe/Z 相） |
| 隔离方式 | 光耦完全电气隔离，阻断地电势差干扰 |
| 供电电压 | DC 5~24V |
| 输出电平 | 5~24V 脉冲信号，限流 13mA |
| 最高脉冲频率 | ≤80kHz |
| 上升 / 下降沿 | ＜10μs，适配增量式编码器 |
| 接口形式 | 双层绿色欧式弹簧端子 |
| 安装形式 | 控制柜底板固定安装，非机箱背板插卡 |
| 工作温度 | -20℃ ~ +60℃ |
| 储存温度 | -40℃ ~ +85℃ |
| 环境湿度 | 5%～95% RH，无凝露 |
| 净重 | 约 0.24kg |
| 生命周期 | 原厂长期停产，新项目不再选型，仅库存 / 拆机备件流通 |
| 典型配套 | UNITROL 老式励磁调节器，采集发电机大轴转速脉冲 |
产品介绍
PE1315A 是 ABB 专为发电机测速回路设计的脉冲信号调理板，大量搭载在早期 UNITROL 静态励磁控制柜。发电机大轴编码器输出微弱脉冲信号，经过长电缆传输极易引入干扰、信号衰减；PE1315A 通过光电隔离将现场侧与励磁主控回路电气隔离，同时放大脉冲幅值，稳定向 AVR 调节器提供转速反馈信号。
坦白讲，这块板是励磁转速采集回路薄弱点。一旦器件老化，会出现转速读数跳变、转速信号丢失，励磁系统转速测量失效，直接引发低频保护、失磁保护误动作。市面上无引脚完全兼容的国产直替板，改造需要重新设计信号回路。全新原装货源稀少，流通货品以拆机测试件为主，采购务必确认丝印完整型号 PE1315A。
应用场景与行业案例
痛点切入：汽轮 / 水轮发电机组依靠编码器采集转速参与励磁调节。长距离编码器线缆存在地环路，雷雨、大功率电机启停时干扰脉冲信号；脉冲放大器故障会造成 DCS / 励磁画面转速波动，严重时机组无法并网、运行中触发保护跳闸。
典型场景
- 火力自备电厂：中小型汽轮发电机 ABB UNITROL 老式励磁柜转速信号处理
- 水力发电厂：水轮发电机组原装励磁系统编码器信号隔离放大
- 生物质、垃圾焚烧电厂：余热汽轮机组励磁控制柜备件替换
- 油气化工自备电站：同步发电机组转速测量回路改造维护
真实案例某 20MW 汽轮发电机组空载转速正常，并网后励磁系统转速间歇性跳变，多次造成无功调节震荡。先后更换编码器、屏蔽电缆故障未消除；最终排查 PE1315A 内部一路光耦器件性能衰减。停机窗口更换同型号备件，转速曲线恢复平稳。运维经验：励磁转速信号不稳定，优先检查脉冲隔离放大板，不要盲目更换编码器。
