描述
产品详情

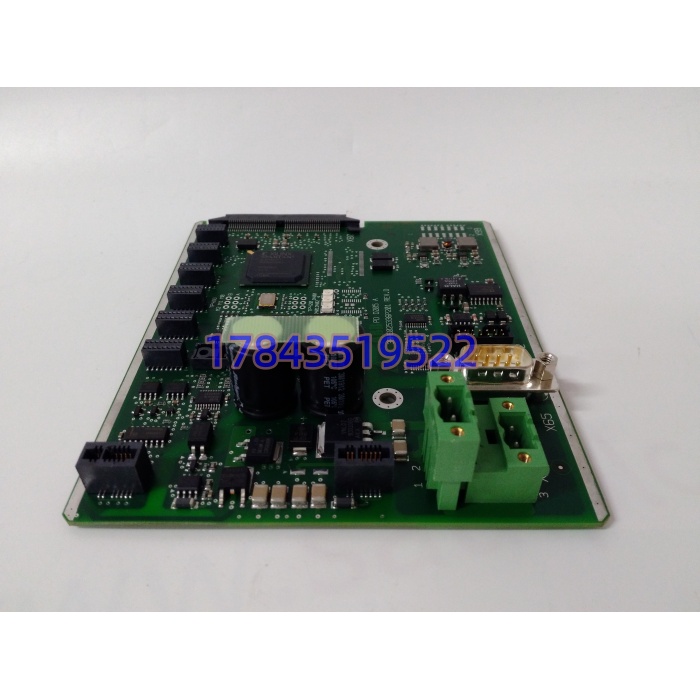

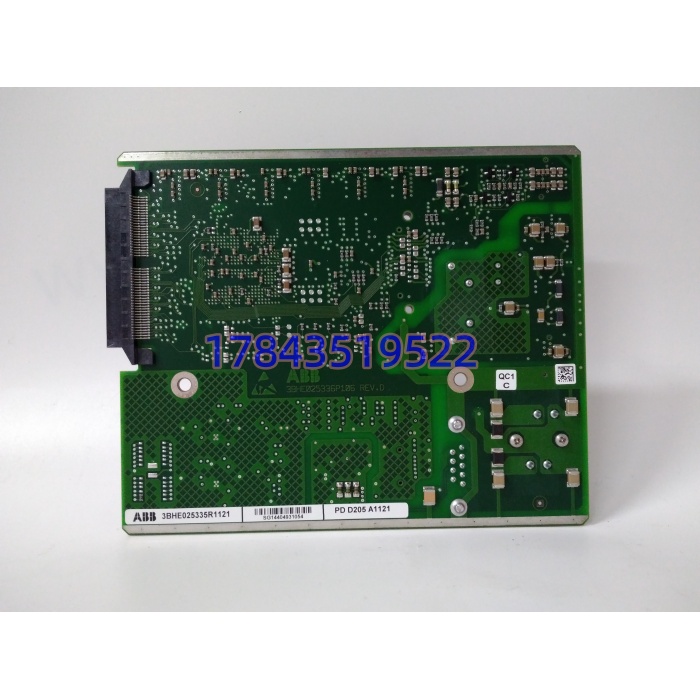

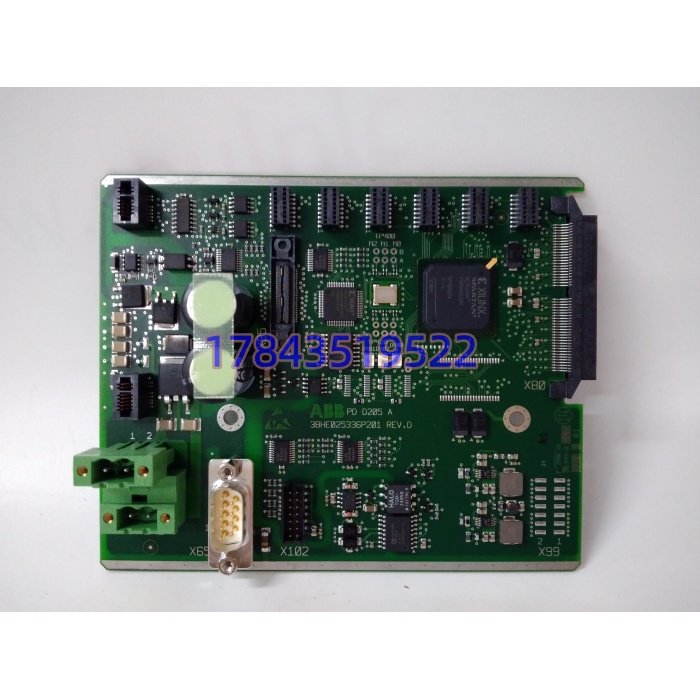

・型号：PDD205A1121（物料号 3BHE025335R1121）・品牌：ABB・系列：PDD 脉冲驱动系列（AC800PEC 平台）
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 完整物料编码 | 3BHE025335R1121，板卡型号 PDD205A1121 |
| 板卡供电 | 24VDC（子架背板供电），功耗以原厂手册为准 |
| 功能定位 | 晶闸管可控整流桥脉冲触发驱动板 |
| 电气隔离 | 控制回路与功率脉冲回路隔离，隔离等级以手册为准 |
| 对外接口 | 背板连接器、脉冲输出端子、状态指示灯 |
| 适配控制器 | ABB AC800PEC 励磁控制系统 |
| 冷却方式 | 机柜对流散热，无板载风扇 |
| 工作温度 | -20℃ ~ +70℃，高温工况建议降额使用 |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20，仅限控制柜内部安装 |
| 安装形式 | 控制柜子架插槽直插安装 |
| 湿度条件 | 5‑95%，无凝露环境 |
产品介绍
PDD205A1121 是 AC800PEC 平台下专用脉冲驱动板，放置励磁控制柜子架内，接收主控单元下发触发时序，经过隔离变换输出晶闸管门极脉冲，直接驱动励磁功率整流桥，是励磁调节回路的信号‑功率接口板。
坦白讲，同平台 PDD 系列不同后缀板卡通道定义、脉冲时序参数存在差异，不能直接互换。板卡内部脉冲变压器、功率驱动芯片属于易损器件，现场功率侧浪涌极易打坏板卡。该硬件已经步入生命周期后期，原厂订货周期拉长，存量机组备件多依靠库存、拆机件，板卡版本、固件配置必须和原有系统保持一致。
应用场景与行业案例
痛点切入：我在现场遇到过，励磁主控无任何报警，发电机无功调节异常、励磁电流上不去。排查主控、给定信号全部正常，最后才定位 PDD 板脉冲输出异常。一旦这块板失效，整流桥无法正常触发，发电机励磁直接异常，机组存在被迫降负荷甚至解列风险。很多运维习惯优先查功率柜，会漏掉这块中间驱动板。
典型场景
- 火电汽轮发电机励磁系统：配套 AC800PEC 控制器，输出脉冲触发大功率晶闸管整流桥，不允许随意更换其他型号驱动板。
- 水电发电机组励磁控制柜：完成多相整流桥脉冲驱动，对脉冲同步时序有硬性要求。
- 同步调相机励磁改造项目：存量 AC800PEC 平台改造，必须匹配对应 PDD 物料号，保证触发时序。
- 工业大功率变频整流装置：大功率可控硅功率单元触发驱动，用于冶金、化工大功率传动。
真实案例某 200MW 火电机组励磁系统，PDD205A1121 板卡一路脉冲通道内部芯片损坏，励磁输出缺相，励磁电流波动大，机组无功无法稳定调节。现场手上有一块同系列别的后缀拆机板，直接上机，脉冲时序不匹配，故障没有消除。拿到完整物料号的库存备件更换，核对子架背板接线，励磁系统整套试验完成，机组恢复正常运行。事后大修清单增加 PDD 板卡脉冲输出通道校验项目，同时储备该型号备件。
