描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | PCD235A101 (3BHE032025R0101) |
| 产品类型 | 数字式静态励磁控制器 |
| 兼容系统 | ABB Unitrol 6000 / Unitrol 1000 励磁系统 |
| 核心功能 | AVR 自动电压调节、PSS 电力系统稳定、励磁保护 |
| 控制对象 | 同步发电机励磁绕组（调节励磁电流） |
| 保护功能 | 过 / 欠励磁、失磁保护 (40)、磁场过流 (51) 等 |
| 通讯协议 | IEC 61850, Modbus, DNP3, IEC 103/104 |
| 物理接口 | 模拟量 I/O、数字量 I/O、光纤通讯口 |
| 工作温度 | -10°C ~ +60°C |
| 尺寸 | 约 381 × 152 × 76 mm (15 × 6 × 3 in) |
| 重量 | 约 1.5 kg |
| 安装 | 标准机柜导轨安装 |

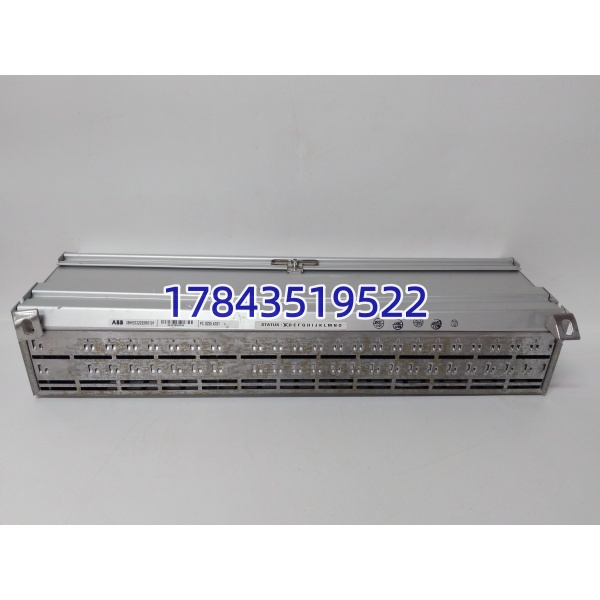

ABB PCD235A101 3BHE032025R0101
产品深度介绍
PCD235A101 (3BHE032025R0101) 是 ABB Unitrol 系列的核心励磁控制模块，专为大型同步发电机的高精度、高可靠励磁控制设计。它是整个励磁系统的 “大脑”，通过实时调节发电机励磁电流，精准稳定输出电压、控制无功功率，并通过 PSS 功能提升电网稳定性。
采用高性能处理器与高速采样技术，具备毫秒级响应与 ±0.1% 级控制精度 。硬件全隔离、工业级宽温设计，支持1:1 热冗余配置，确保发电机组7×24 小时连续稳定运行，是现代电厂保障供电质量与电网安全的关键设备。

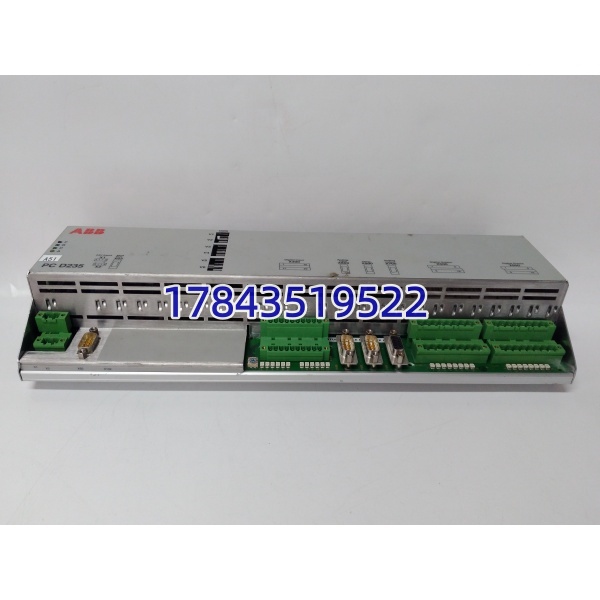

ABB PCD235A101 3BHE032025R0101
应用场景
- 火力发电厂用于汽轮发电机励磁控制，实现电压稳定、快速调频、电网故障穿越，保障机组高效、安全并网运行。
- 水力发电站适配水轮发电机，应对负荷剧烈波动，提供快速励磁调节，维持系统电压稳定，抑制低频振荡。
- 核电站作为核电机组励磁控制核心，满足最高等级安全与可靠性要求，支持长周期、无人值守运行。
- 工业自备电站应用于石化、钢铁、造纸等大型企业自备电厂，稳定内部电网电压，减少无功损耗，提升电能质量。
核心卖点
- 控制精准：AVR 调节精度 < ±0.1%，响应时间 < 20ms，电压波动极小。
- 保护全面：集成10 + 种励磁保护（失磁、过流、过压、欠励等），全方位保护发电机。
- 通讯强大：支持 IEC 61850 等主流协议，无缝接入电厂 DCS/SCADA 系统。
- 冗余可靠：支持无扰冗余切换，MTBF > 50 万小时，满足关键机组零停机要求。
- 兼容广泛：完美替代 Unitrol 系列老旧模块（如 PCD230A），即插即用，升级成本低。

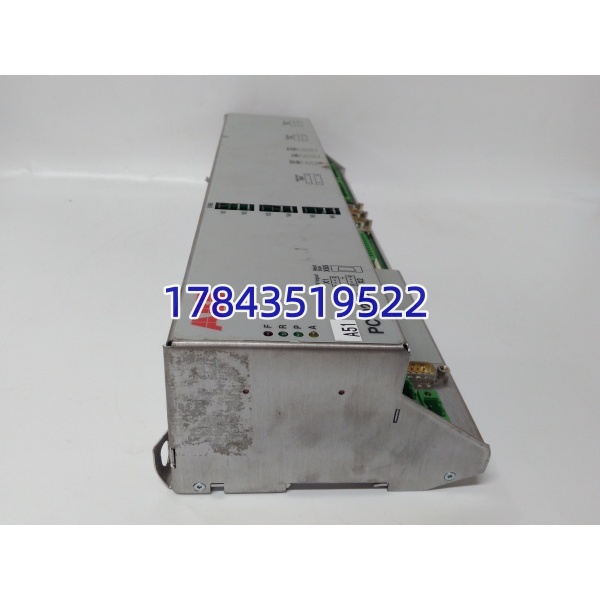

ABB PCD235A101 3BHE032025R0101
替换与升级路径
- 直接替换（100% 兼容）
- 旧型号 → PCD235A101：PCD230A、PCD233A、PCD234A
- 优势：硬件接口、软件协议、安装尺寸完全一致，无需改线 / 改程序，直接上电使用。
- 同系列升级
- PCD235A101 → PCD235B1101 (3BHE032025R1101)
- 差异：性能提升、固件更新、扩展更多通讯协议，适合新建或全面升级项目。
技术避坑指南
- ❗ 固件版本不匹配
- 问题：模块固件与 Unitrol 系统版本冲突，导致无法通讯或功能异常。
- 避坑：我司出货前预刷最新兼容固件，提供版本匹配清单。
- ❗ 冗余配置错误
- 问题：主备模块硬件版本不一致，无法同步，冗余失效。
- 避坑：冗余配对必须同型号、同硬件修订，我司成对出货并预调试。
- ❗ 接线与接地不良
- 问题：模拟量 / 脉冲信号接线错误、接地不良，引发测量漂移、控制震荡。
- 避坑：严格遵循 ABB 接线规范，强弱电分离、单点接地，提供标准接线图。
- ❗ 忽视散热
- 问题：模块安装过密、通风差，导致过热降容、保护误动。
- 避坑：安装间距 ≥50mm，确保风道畅通，环境温度控制 < 45°C。
