描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 适配平台 | ABB AC800PEC 励磁控制器、UNITROL6000 励磁功率柜 |
| 物料部件号 | 3HHE025541R0101（PCD231B 标准通讯板） |
| 核心处理单元 | 板载独立 FPGA 硬件协处理器，卸载主 CPU 通讯任务 |
| 隔离等级 | 模块总线与逻辑回路 500VAC 电气隔离 |
| 支持通讯协议 | Modbus RTU/TCP、DNP3、IEC 60870-5-101/104 |
| 冗余特性 | 双模块冗余配对，支持在线带电热插拔，更换不中断励磁通讯 |
| 供电输入 | 机架背板 24 V DC，允许 20~32 V DC 波动 |
| 整机功耗 | 5.5 ~ 8 W |
| 安装方式 | 标准机架单槽位卡扣安装，兼容 TH35 DIN 导轨底座托架 |
| 工作温度区间 | -20 ℃ ~ +70 ℃ 电厂 / 水电励磁柜高低温工况 |
| 电磁防护 | 多级 EMI 滤波，适配大功率变频、整流柜强干扰环境 |

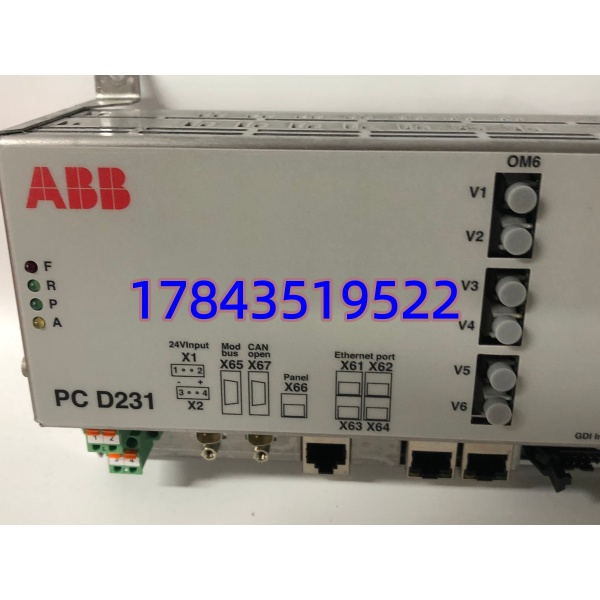

| 状态指示灯 | Run 运行、Error 故障、端口通讯活动三组独立 LED 指示灯 |
| 配套组态软件 | Control Builder M、CBM 励磁专用组态工具 |
产品深度介绍

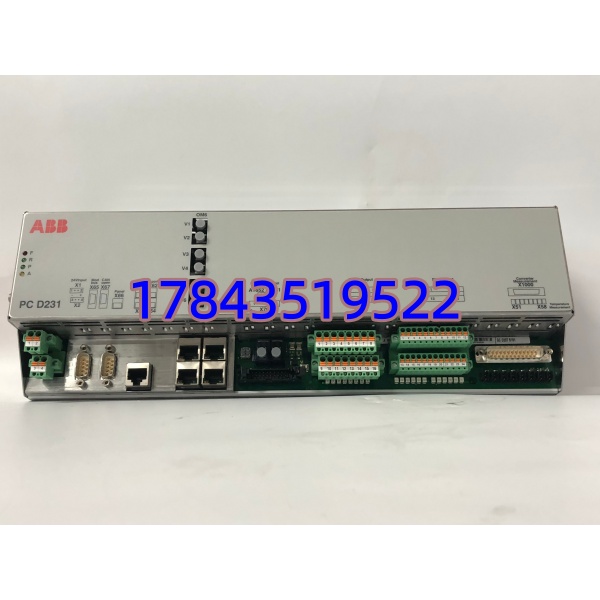

ABB PCD231B（3HHE025541R0101）是 AC800PEC 励磁平台专用通讯协处理模块，配套 UNITROL6000 同步发电机励磁系统，广泛用于火电、水电、自备电厂同步机组励磁控制柜。模块搭载独立 FPGA 硬件协处理器，将各类工业通讯协议解析、数据打包转发任务从主控制器剥离，避免网络高负载时励磁调节回路出现扫描抖动、控制延迟；作为协议网关实现励磁系统与厂区 DCS、SIS、远动调度系统数据互通，双向传输机端电压、励磁电流、无功功率、故障事件全量测点。硬件支持双机冗余并联，单模块故障时备用模块无缝接管全部通讯链路，机组励磁调节、远动上传不中断；全板三防保形涂层，耐受励磁柜粉尘、整流器强电磁干扰，是老旧 UNITROL 励磁系统改造、备件替换核心模块。
应用场景与行业案例
工程痛点
励磁系统通讯协处理模块老化后，网络数据丢包严重，SIS 调度无法实时读取机组无功、励磁参数，只能就地人工抄录励磁运行数据；老旧 PCD231B 停产，海外订货周期超三个月；市面翻新 FPGA 芯片老化，高负载下通讯卡顿，易造成调度信号中断、机组调节失控。
典型应用场景
- 火力发电厂 – 汽轮发电机 UNITROL6000 励磁控制柜励磁参数上传电厂 SIS 调度系统，Modbus 对接锅炉 DCS，实现机组无功协调自动调节。
- 大型水电厂水轮发电机组励磁系统远动 IEC104 协议数据上传电网调度主站，满足电网远程调压、无功调度要求。
- 化工、煤化工自备电站同步发电机厂区大功率变频器密集，模块高等级隔离滤波保障通讯稳定不跳变。
- 燃气联合循环电厂余热发电机组励磁柜多机组并联场景，分担多节点通讯负载，降低主控制器运算压力。
真实案例
某 300MW 火电厂 #2 机组励磁柜 PCD231B 通讯丢包严重，SIS 系统机组无功测点频繁离线，调度限制机组无功调节区间。联系 ABB 原厂确认调货周期 14 周，长期受限运行影响机组经济调度。我方现货模块完成 24 小时满通讯负载仿真测试后当日发出，3 天抵达现场替换，全部远动、DCS 通讯链路恢复稳定，机组无功调节恢复完整自动控制。后续电厂采购两套冗余模块作为励磁柜备用备件。
核心卖点与差异化
- 原厂全新未上机硬件，FPGA 通讯处理时序出厂统一标定，对比翻新二手模块，长期高负载运行无数据丢包、通讯卡顿问题
- 现货库存，48 小时内安排出库发货，规避原厂长周期订货带来的机组调度受限风险
- 出库执行 24 小时多协议满点位压力测试，模拟远动、DCS 双链路并发传输，配套纸质检测报告、通讯测试视频同步交付客户核验
- 提供 12 个月整机质保，覆盖 FPGA 协处理、背板总线、通讯端口、供电回路出厂硬件缺陷
- 标准机架单槽尺寸，原有励磁机架插槽、通讯接线、组态参数无需修改，冗余配对直接替换即可投运
