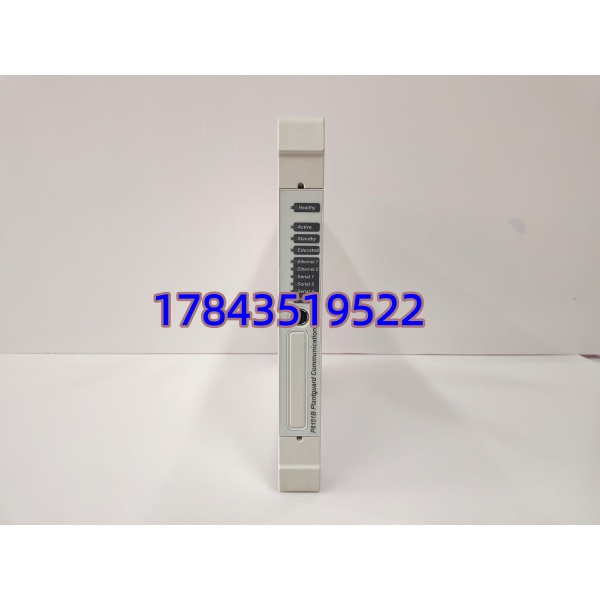

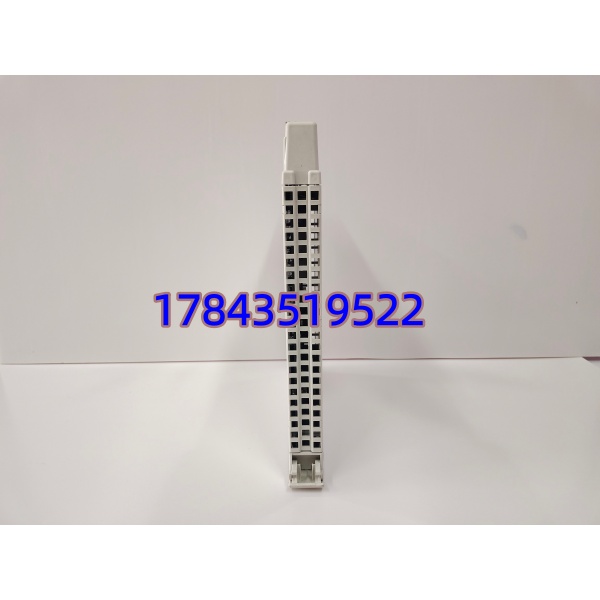

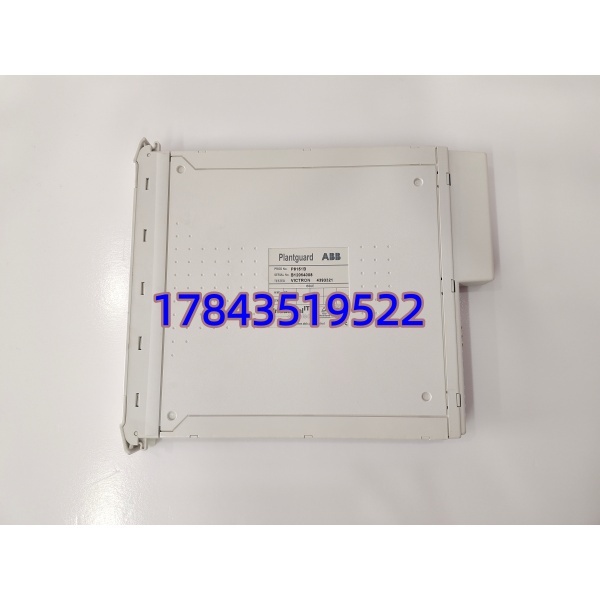

ABB P8151B 是 ABB 专为安全关键型工业场景设计的三重模块冗余（TMR）单元处理器，作为 DCS 与安全仪表系统（SIS）的核心控制单元。模块采用高速 32 位处理器，集成独立三通道表决机制，单点故障不影响系统运行，适配石化、电力、轨道交通等对连续性要求极高的场景。
这款处理器支持热插拔在线维护，内置故障检测与隔离电路，配合冗余电源与多协议通讯（Modbus TCP/Profibus），可无缝集成至分布式控制系统。宽温（-20°C~+70°C）与强抗振动设计，适配工业现场恶劣工况，是高可靠性自动化系统的核心备件。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | P8151B |
| 处理器 | 高速 32 位处理器，支持多任务实时处理 |
| 冗余架构 | 三重模块冗余（TMR），独立三通道表决 |
| 供电 | 24V DC（18–32V），支持冗余电源配置 |
| 通讯接口 | 以太网、RS-232/RS-485 串口 |
| 支持协议 | Modbus TCP、Profibus、EtherNet/IP |
| 工作温度 | -20°C ~ +70°C |
| 功耗 | 典型 < 20W |
| 安装方式 | 19 英寸标准机架安装 |
| 特性 | 支持热插拔、故障自诊断、非易失性存储 |
安装与接线指南
阶段一：准备工作（15 分钟）
⚠️ 安全第一：
- 通知生产调度，计划停机时间，执行安全联锁
- 断开机架总电源，等待 5 分钟，确保电容完全放电
- 佩戴防静电手环，在防静电垫上操作
工具与备份：
- 工具：PH1 螺丝刀、万用表、标签纸、手机
- 备份：导出系统配置与程序；拍照记录旧模块接线、DIP 开关与 IP 设置
阶段二：拆卸旧模块（15 分钟）
- 断电后，拧松面板固定螺丝，沿导轨平稳抽出
- 拔下以太网与串口通讯线，标记端口编号
- 检查背板连接器针脚，无弯曲、无氧化（压缩空气清理）
- 旧模块放入防静电袋保存，避免静电损坏
阶段三：安装新模块（20 分钟）
- 取出新模块，核对型号为 P8151B，外观无损伤
- 配置复刻：对照照片设置 DIP 开关（站地址、终端电阻）
- 对准机架插槽垂直插入，卡扣锁定，确保接触良好
- 恢复通讯线与电源线，拧紧面板螺丝
- 冗余配置：双模块安装时，确保型号、固件完全一致
自检清单：
- 型号核对无误，无外观损伤
- DIP 开关与原配置一致
- 接线牢固、端口对应正确
- 模块安装平整、卡扣锁定
阶段四：上电测试（25 分钟）
- 上电前：测量 24V DC 电压正常，无短路
- 机架上电，观察 LED：RUN 绿灯常亮为正常，ERR 红灯闪烁需排查
- 连接编程软件，扫描识别模块，核对固件版本（建议 V4.0 及以上）
- 配置 IP 地址与通讯协议，测试与 DCS/SIS 系统数据交互
- 冗余测试：模拟单模块故障，验证系统自动切换
- 系统运行 30 分钟无报警，记录序列号与更换信息
⚠️ 常见问题：
- 通讯失败：检查网线、IP 配置、固件版本兼容性
- ERR 灯常亮：断电重插，核对背板供电与 TMR 配置
- 冗余切换异常：双模块固件、配置需完全一致
