描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号全称 | P4LQA，物料号 HENF209736R0003 |
| 功能定位 | 大功率变流器数字触发控制板（DSP + 脉冲变压器） |
| 供电电压 | 24VDC ±10% |
| 触发输出通道 | 6 通道（3 对，适配三相变流器） |
| 触发脉冲宽度 | 100–500 μs（可组态） |
| 最高触发频率 | 100 Hz（适配中频变流器） |
| 隔离耐压 | 原副边 2.5kV AC RMS（脉冲变压器隔离） |
| 输入信号 | 来自 CPU / 控制器的数字控制信号 |
| 工作温度 | -25°C ~ +60°C |
| 功耗 | ≤15W |
| 尺寸（宽 × 高 × 深） | 175mm × 105mm × 40mm |
| 重量 | 约 0.25 kg |
| 安装方式 | 标准机架 / DIN 导轨安装 |
产品深度介绍

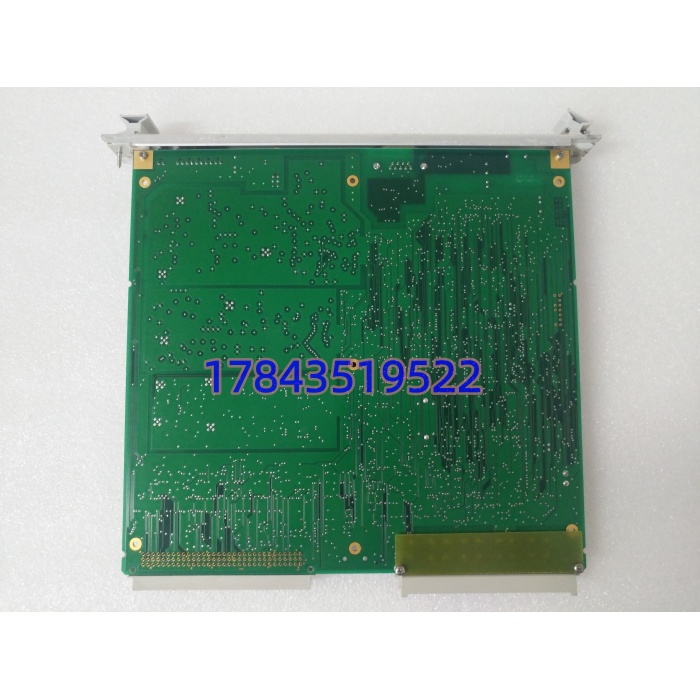

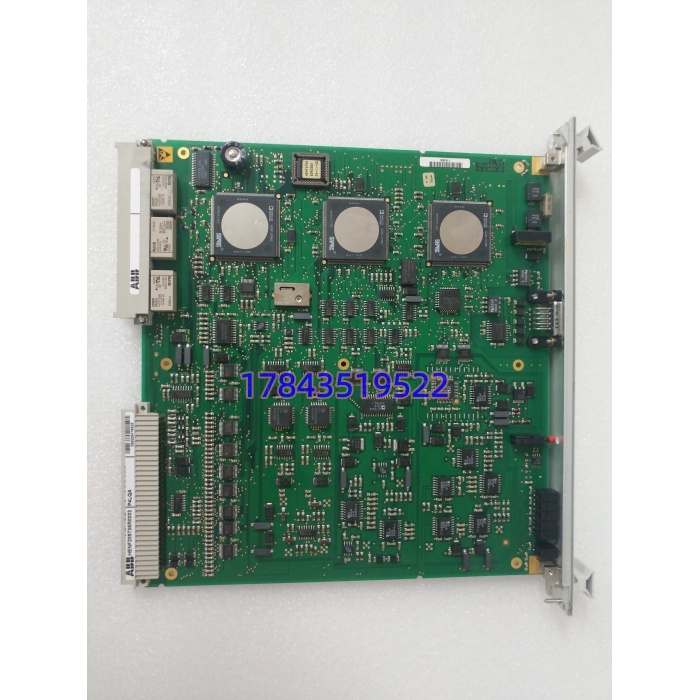

ABB P4LQA（HENF209736R0003）是 ABB 专为大功率工业变流器设计的数字触发与脉冲隔离控制板，核心用于中高压变频、整流 / 逆变装置的晶闸管 / IGBT 精确触发与信号隔离。板卡集成 DSP 与脉冲变压器，实现 6 路隔离触发输出，具备高抗干扰与高隔离耐压特性，保障大功率变换环节的稳定与安全。
适配 ABB 中压传动、电力电子电源及电能质量治理设备，可直接接入系统控制总线，接收主控指令并输出高精度触发脉冲；内置故障检测逻辑，可实时反馈触发异常、过流 / 过压等故障，便于快速诊断与维护。
应用场景与行业案例
工程痛点描述
冶金、电力、轨道交通行业的大功率变流器，长期面临触发信号干扰、隔离不足导致的误触发、器件烧毁问题；普通触发板通道少、隔离等级低、稳定性差，难以满足中高压大功率设备的安全与精度要求。
典型应用场景
- 冶金行业 – 中压变频传动用于轧机、主传动电机的中压变频器，提供 6 路隔离触发，抗强电磁干扰，保障大功率电机启动与调速稳定。
- 电力行业 – 高压直流输电 / 储能变流器整流 / 逆变单元触发控制，2.5kV 隔离耐压满足高压安全要求，防止高低压侧串扰，保障电网侧与设备侧安全。
- 轨道交通 – 牵引变流器机车 / 动车组牵引变流器触发控制，宽温设计适应车载严苛环境，高可靠触发保障牵引动力连续输出。
- 能源行业 – 光伏 / 风电并网逆变器大功率并网逆变器功率器件触发，精准脉冲控制提升转换效率，故障快速检测降低停机风险。
真实案例
案例：某钢厂中压变频器触发板升级2025 年，华东某钢厂原有中压变频器触发板频繁误触发，导致变频器跳闸、生产线停机，月均故障 3–5 次。更换为 P4LQA（HENF209736R0003）后：
- 6 路隔离触发输出彻底解决干扰问题，误触发零发生
- 2.5kV 隔离耐压提升系统安全性，器件烧毁风险大幅降低
- 连续运行 12 个月无故障，减少非计划停机损失约 300 万元电气主管反馈：“触发稳定性和抗干扰能力提升明显，大功率传动再也不用提心吊胆。”
