描述
产品深度介绍

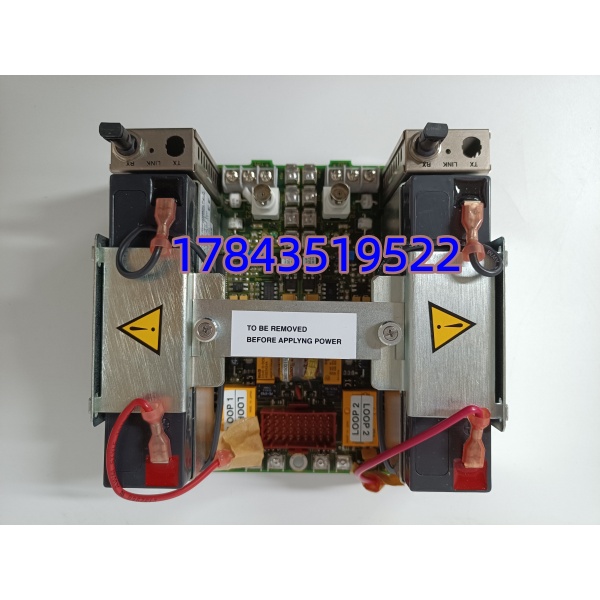

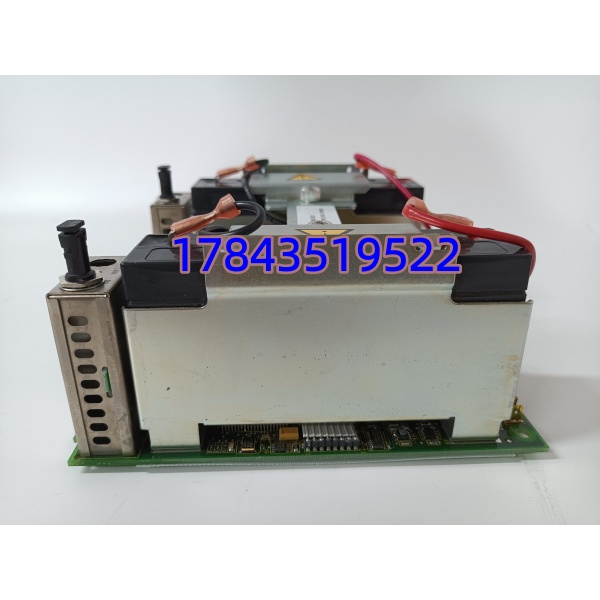

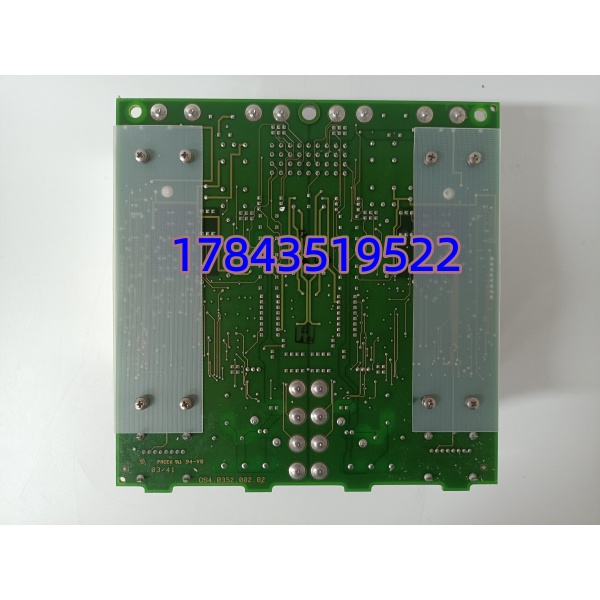

NTCF22 是 ABB 贝利 Symphony Harmony 机柜专用光纤通讯端子底座，专为火电、水电厂老旧 DCS 系统远程机柜光纤通讯配套设计，搭配 IMMFP、IMCIS 等光纤主控模块成套运行。底座集成内置光电转换电路，一端对接机架背板总线，另一端通过光纤端子引出多模光纤链路，完成主控机柜与远程 I/O 机柜之间的电气隔离，隔绝电厂变频器、高压母线带来的地环流干扰，杜绝总线通讯跳变、离线故障。正面集成标准化栅栏式端子排，光纤收发链路、回路供电、屏蔽接地全部分区标识，现场布线规整便于检修；整体卡扣式机架安装，与 Symphony 标准 I/O 模块同尺寸，无缝嵌入机柜槽位；自带硬件链路诊断电路，光纤断线、光功率衰减可通过模块上传上位监控，提前预警通讯隐患。仅适配贝利 Symphony Harmony 系列机架，不兼容 800xA、AC800M 等新一代 ABB 系统，是电厂大修、老旧 DCS 改造高频替换配套底座。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整型号 | NTCF22 |
| 适配系统 | ABB Bailey Symphony Harmony DCS 机柜 |
| 配套模块 | IMMFP、IMCIS、IMQRS 全系列光纤通讯处理器卡 |
| 传输介质 | 工业多模光纤，标准双芯收发链路 |
| 光电隔离等级 | 2500 Vrms 通道对地隔离，阻断地电势差干扰 |
| 接线结构 | 前置栅栏式螺丝端子，分区标识光收发、供电、接地 |
| 供电来源 | Symphony 机架背板 24 VDC 冗余供电 |
| 诊断功能 | 光纤断线、光功率不足、背板通讯故障硬件自检 |
| 安装方式 | 标准 Harmony 机架槽位卡扣式安装，与 I/O 模块等高 |
| 工作温区 | 0 ℃ ~ +60 ℃，存储 – 40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%~95% RH，无冷凝，适配电厂粉尘工况 |
| 整机功耗 | 最大 2.1 W |
| 防护设计 | 端子防误插防短路，PCB 防潮敷形涂层 |
| 总线协议 | Symphony Plant Loop 私有光纤总线 |
备件采购避坑指南
1. 系统机架型号不兼容停机风险采购失误将 NTCF22 用于 800xA、AC800M 新系统，底座背板总线协议不互通，上机后完全无法识别光纤链路，远程机柜通讯彻底瘫痪。避坑要点：下单同步提供现场机柜系列（Symphony Harmony）、配套光纤模块型号，我方提前核对成套匹配性，省去到货后无法配套、往返换货时间。真实案例：某热电厂大修误将 NTCF22 用于 AC800M 机柜，整套远程循环水 I/O 失去监控，延误检修工期 4 天。
2. 光纤 TX/RX 收发端子接反低级失误九成远程机柜全离线故障源于更换前未拍摄光纤端子布线，随意调换 TX/RX 光纤，光电握手失效，机组联锁监控全部丢失。更换前必须高清拍摄每一路光纤收发对应端子，严格复刻原有布线。
3. 屏蔽接地操作误区省略底座屏蔽接地、屏蔽层两端同时接地，会形成电势环流，光纤差分光信号持续失真，采集数值大范围跳变。通讯底座屏蔽线缆仅在机柜等电位排单端接地，不可接入动力设备接地排。
4. 机架供电负载不足隐患机柜内多组 NTCF22 光纤底座叠加后总功耗上升，若 24VDC 背板电源余量不足，底座光电转换电路供电不稳，周期性报链路断线告警。更换前统计整套机柜所有通讯底座、I/O 模块总功耗，预留 20% 以上供电余量，负载临近上限时增设冗余直流电源模块。
5. ESD 静电击穿光电转换芯片隐患干燥秋冬环境未佩戴防静电手环直接触碰底座 PCB 电路板，极易击穿内置光电收发芯片，外观无破损痕迹，但上电后整条光纤链路永久失效，远程机柜失去监控。仓库全程防静电作业，客户现场拆装必须配套防静电手环与防静电垫。真实案例：检修人员徒手拆装 NTCF22，上电后两台远程锅炉 I/O 机柜光纤通讯全部失效，紧急停机更换备件。
