描述
关键技术规格
基础信息
| 参数 | 规格 |
|---|---|
| 产品型号 | NTAI05 |
| 产品类型 | 模拟量输入接线端子板 |
| 所属系列 | ABB INFI 90 / Symphony / Bailey 系列 |
| 输入通道数 | 15或16通道（取决于从属模块类型） |
| 信号类型 | 4-20mA电流、0-10V电压、±10V、±20mA |
| 分辨率 | 16位 |
| 精度 | ±0.1% 满量程 |
| 隔离电压 | 2500V rms（光电耦合隔离） |
| 响应时间 | <2 ms |
| 采样速率 | ≥1 kHz |
电气与环境参数
| 参数 | 规格 |
|---|---|
| 电源 | 24V DC（来自从属模块或现场） |
| 功耗 | <4W |
| 工作温度 | -20°C 至 +60°C 或 -40°C 至 +70°C |
| 存储温度 | -40°C 至 +85°C |
| 防护等级 | IP20（部分资料标注IP65） |
| 安装方式 | NFTP01 现场端子板或 NKTU 机架安装 |
| 连接方式 | 板载端子排 + P1电缆连接器 |
| 尺寸（约） | 220×110×35 mm 或 132×105×52 mm |
| 重量 | 约0.8-1.2 kg |
输入配置（拨码开关设置）
| 参数 | 说明 |
|---|---|
| 输入类型选择 | 通过板载拨码开关(Dipshunt)设置 |
| 电流输入 | 4-20mA（需外接250Ω电阻） |
| 电压输入 | 0-10V、±10V |
| 注意事项 | 插入MMU前必须检查拨码开关设置 |
兼容的从属模块
| 从属模块类型 | 型号 | 说明 |
|---|---|---|
| 多功能处理器 | IMMFP01、IMMFP02、IMMFP03 | INFI 90 系列 |
| 模拟主模块 | IMAMM03 | 模拟量处理 |
| 多功能控制器 | NMFC03、NMFC04、NMFC05 | 控制站核心 |
产品深度介绍

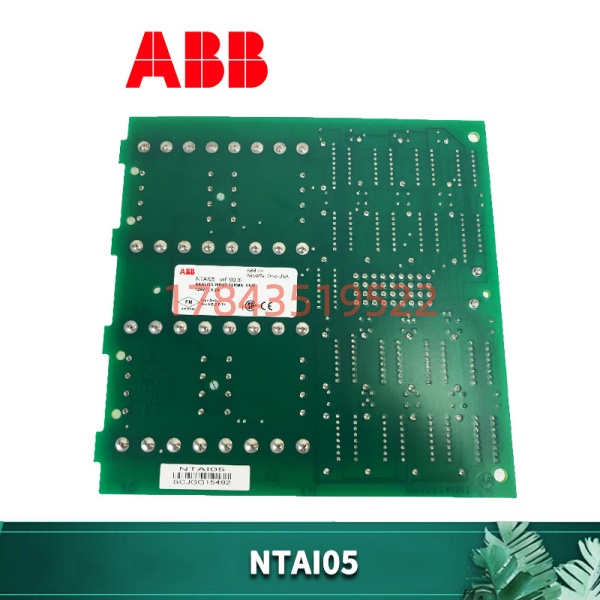

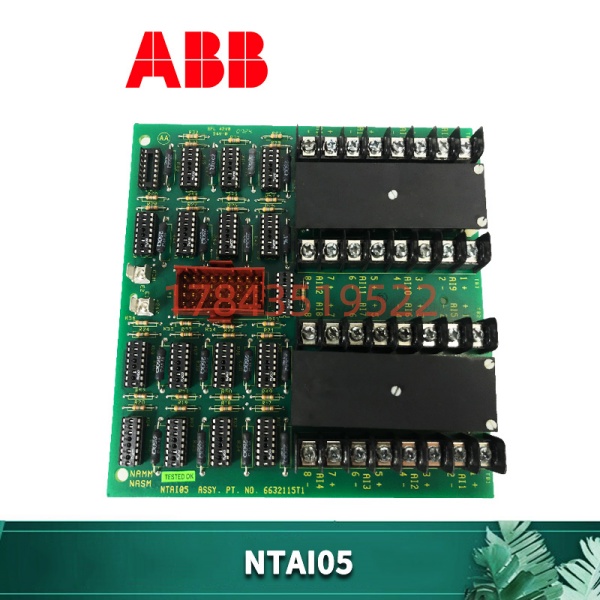

NTAI05 是 ABB INFI 90/Symphony 分布式控制系统(DCS)中的模拟量输入接线端子板。它不是一块独立的 I/O 模块——网上有些信息把它描述为“DIN导轨安装的模拟量输入模块”，那是对产品定位的误解。NTAI05 的正确角色是现场信号与控制系统之间的接线桥梁。
要理解 NTAI05 的定位，得先搞清楚 INFI 90/Symphony 系统的 I/O 信号链路：
- 现场仪表层：传感器、变送器输出 4-20mA 或 0-10V 信号
- 接线端子板层：就是 NTAI05，负责接收现场信号，提供接线端子和信号调理
- 预制电缆：标准工厂预制电缆，连接 NTAI05 和从属模块
- 从属模块层：如 IMMFP01/02/03、IMAMM03、NMFC03/04/05，负责 A/D 转换和与主处理器通信
- 主处理器层：IMMFP01 等多功能处理器，执行控制算法
的核心任务是三件事：接线——提供方便的端子排让现场仪表接入；配置——通过板载拨码开关选择输入类型（4-20mA 还是 0-10V）；传输——通过 P1 电缆连接器将所有信号传给从属模块。
支持 15 或 16 通道模拟量输入，具体通道数取决于所连接的从属模块类型。 输入信号类型可通过拨码开关配置，支持 4-20mA 电流信号和 0-10V/±10V 电压信号。 精度达 ±0.1% 满量程，16 位分辨率，足以满足过程控制的精度要求。
隔离设计是工业现场的关键。 采用光电耦合隔离技术，隔离电压 2500V rms，有效抑制现场侧的共模干扰和浪涌冲击，保护控制系统的安全。
应用场景与行业案例
现场痛点
搞 INFI 90/Symphony 系统维护的工程师都清楚，老 DCS 系统最头疼的问题不是模块坏了，而是备件难找。
INFI 90 是 90 年代到 2000 年代初的主力 DCS 平台，在电力、石化、冶金行业有大量存量用户。ABB 早已将其整合到 Symphony 系列，很多原厂备件已停产。 作为模拟量输入的“信号入口”，是 I/O 站中最容易出现问题的环节——端子氧化、拨码开关接触不良、电缆老化，都会导致信号丢失或跳变。
更麻烦的是， 不是插在 MMU 里的模块，而是安装在 NFTP01 端子板上的接线板 。换它比换普通 I/O 模块麻烦得多——得拆线、重新配置拨码开关、检查电缆连接。很多现场工程师不熟悉它的安装细节，容易出错。
典型应用场景
- 火电厂 – 锅炉/汽机模拟量采集
在 INFI 90 DCS 系统中， 用于采集锅炉的温度（热电偶/热电阻）、压力、流量信号，通过 IMMFP01 多功能处理器送入控制逻辑。 - 石油化工 – 装置现场信号接入
常减压、催化裂化等装置的现场变送器（压力、差压、温度），输出 4-20mA 信号接入 ，经电缆送至控制室的多功能处理器。 - 水处理 – 水质参数监测
污水厂的 pH 值、浊度、溶解氧传感器输出模拟信号，通过 接入 Symphony 系统，实现远程监控。 - 冶金 – 轧线温度/压力监测
热轧产线的温度传感器、液压系统的压力变送器，信号接入 后由系统记录和分析。 - 老旧 DCS 改造 – 备件替换
2000 年代投运的 INFI 90 系统， 作为易损备件，是现场仪表的“硬通货”。原厂已停产，市场上流通的多为库存件或翻新件。
核心卖点与差异化
模拟量输入接线端子板
· 16通道高密度模拟输入 – 单板支持15-16通道模拟量输入，通道数取决于从属模块类型 ，适用于高密度 I/O 站
· ±0.1% 高精度 – 16位分辨率，精度±0.1%满量程 ，满足化工、电力等行业的过程控制精度要求
· 2500V 光电隔离 – 通道间与系统侧隔离 ，有效抑制现场共模干扰，保护控制系统安全
· 拨码开关灵活配置 – 通过板载拨码开关选择输入类型（4-20mA/0-10V/±10V/±20mA），无需更换硬件
· 标准预制电缆连接 – 通过 P1 连接器和标准工厂预制电缆连接从属模块 ，简化现场布线，减少接线错误
· 板载端子排 – 现场仪表线直接接入 端子排 ，无需中间端子柜，节省空间
· INFI 90/Symphony 原生设计 – 专为 ABB INFI 90/Symphony 系统设计 ，与 IMMFP01/IMAMM03/NMFC03 等从属模块完全兼容
· 宽温工作范围 – -20°C 至 +60°C（部分资料标注 -40°C 至 +70°C），适应工业现场环境
· 一年质保 + 功能测试 – 出货前 100% 检查外观、拨码开关、端子排完整性
· 现货当天发 – 国内仓库常备库存，避免停产件全球调货周期
