ABB NTAC-02 全新原装 | 模拟量输入模块配套

描述

关键技术规格

产品深度介绍

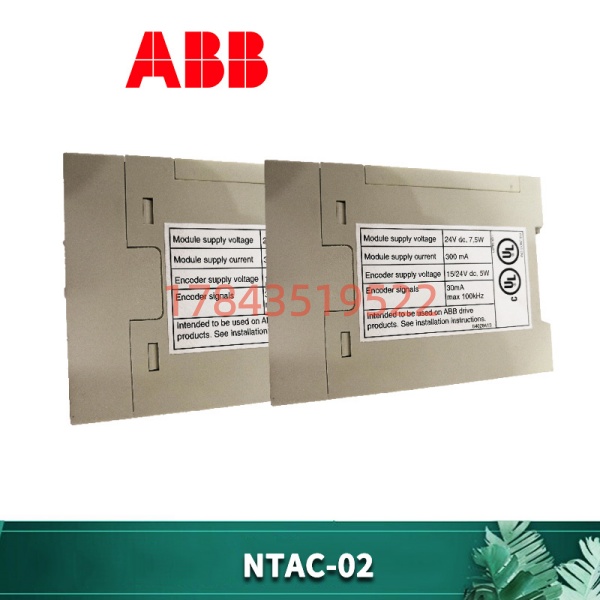

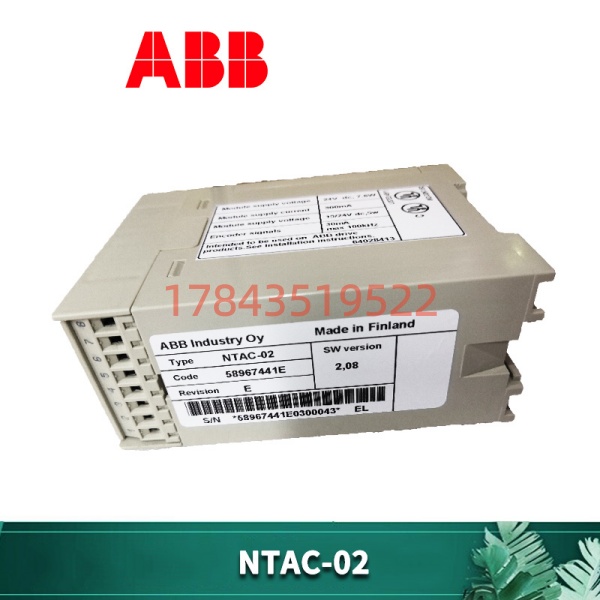

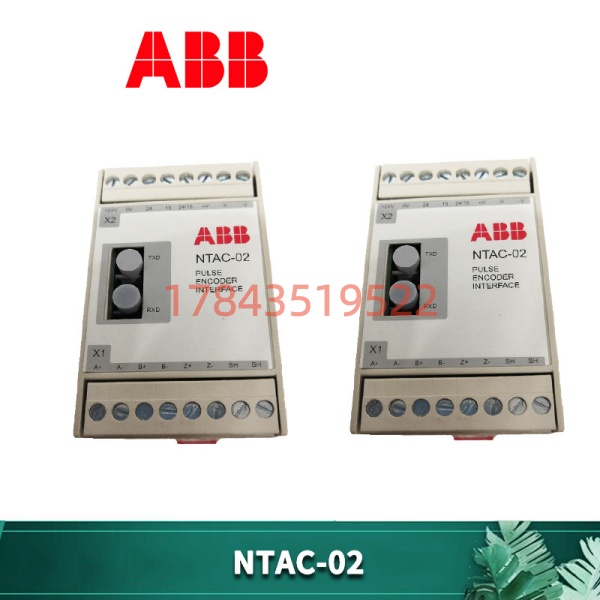

ABB NTAC-02 是 S800 分布式 I/O 系统中用于温度测量的核心信号连接部件。它不是一个独立的模块，而是一个“智能接线端子排”。它的作用是将现场来的脆弱的热电偶毫伏信号，进行安全、可靠的接入，并提供精确测量所必需的冷端补偿，然后将调理后的信号传递给上层的 AI 模拟量输入模块进行处理。

它的核心价值在于“专业化”和“集成化”。与将热电偶直接接入通用模拟量模块相比，NTAC-02 内置了高精度的冷端补偿传感器，补偿点就在接线端子上，这消除了补偿误差，是获得稳定、准确温度读数的基础。同时，它将熔断保护、接线端子、信号调理电路集成在一个紧凑单元内，节省了柜内空间，简化了工程设计、布线和维护。

应用场景与工程痛点

温度测量，是工业自动化的基础，也是“玄学”问题的高发区。热电偶信号只有几十毫伏，干扰进来一点，读数就能差十几度。最让人头疼的就是“冷端补偿不准”——控制室里显示炉温 800 度，实际可能只有 780 度，或者随着控制柜内温度波动而漂移。NTAC-02 这类专用端子板，就是来解决这个核心痛点的。它把补偿点从 AI 模块的芯片旁，直接挪到了热电偶导线的接线螺丝下面，补偿的是端子自身的真实温度，精度和稳定性有了质的飞跃。

典型应用场景：

1. 工业炉窑温度监控热处理炉、加热炉、反应釜的温度控制，是生产质量和安全的核心。NTAC-02 配合高精度 AI 模块（如 AI835）， 为 K 型或 S 型热电偶提供稳定接入，确保炉温控制的准确性。多点测温时，一个 处理 8 个点，柜内布局非常整齐。
2. 动力设备温度保护汽轮机轴承温度、电机绕组温度、压缩机排气温度监测。这些点是设备保护的硬性联锁输入，要求绝对可靠。 每通道的独立熔断器，能防止单个热电偶短路或接地故障影响其他通道，甚至损坏昂贵的 AI 模块。
3. 过程工业中的分布式温度测量在化工、制药装置中，温度测点分散。通过 Profibus DP 或 Profinet IO 网络，将带有 的 S800 I/O 站布置在设备附近，节省大量热电偶延长线的成本，并减少了长距离传输引入的干扰。
4. 实验室与测试台架需要同时采集多路温度数据的场合，如发动机台架、材料测试机。 提供了一种标准化、高密度的接入方案，比使用多个温度变送器或通用数据采集卡更稳定，也便于集成到上位机系统。
5. 能源管理系统 (EMS)对工厂的蒸汽管道、换热器进出口进行温度监测，用于能效分析和优化。这类应用对绝对精度要求可能稍低，但对长期稳定性和维护便利性要求高。 的模块化设计便于维护和通道扩展。

技术避坑指南

用起来不难，但想用准、用稳，细节特别多。下面这些坑，都是热电偶测量现场的常见病，你每一条都对照一下，能避免 90% 的测温不准问题。

1. 热电偶分度号与软件组态不匹配（头号错误）

• 坑在哪：现场用的是 K 型热电偶，但工程师在 Control Builder 里给 AI 模块组态时，通道类型选成了 J 型或 T 型。结果 DCS 上显示的温度和实际温度相差几十甚至上百度，怎么调都没用。
• 怎么避：
  1. 接线前，用万用表和热电偶分度表确认现场热电偶类型。看护套颜色（国际标准：K型绿色，J型黑色）、量程，最保险是问设备供应商。
  2. 硬件组态必须与现场实物 100% 对应。在 AI 模块的配置中，为 的每一个通道，选择正确的热电偶类型。
  3. 在图纸上明确标注，并在调试记录中登记。

2. 冷端补偿的环境干扰

• 坑在哪：虽然 自带 CJC，但它的测量的是端子板自身的温度。如果把控制柜放在锅炉房、阳光下或者空调出风口正对面，柜内温度剧烈波动，CJC 传感器会忙个不停，导致最终温度读数出现低频波动。
• 怎么避：
  1. 控制柜的安装环境必须稳定。远离热源、风口，避免阳光直射。这是保证测量基准稳定的前提。
  2. 在柜内布置温度监测点，记录柜温变化范围。如果波动超过 ±5°C，应考虑改善柜内散热或保温。
  3. ，至少要做好隔热风道。

3. 接线错误与寄生电势

• 坑在哪：热电偶用的是补偿导线，它有正负极。接反了，温度显示会偏低。更隐蔽的是，如果用了劣质的补偿导线，或者导线与电源线一起走桥架，会产生“寄生热电偶效应”，引入固定的或波动的误差。
• 怎么避：
  1. 严格按极性接线：补偿导线的正极（通常为红色或芯线）接 通道的“+”端子，负极接“-”端子。
  2. 必须使用与热电偶分度号匹配的补偿导线。K 型热电偶用 KX 补偿导线。
  3. 信号线必须单独走线槽，或与动力电缆保持足够距离（>30cm），并采用屏蔽电缆，屏蔽层在 侧单端接地。

4. 通道熔断器状态不明

• 坑在哪：某个通道没信号，首先怀疑热电偶坏了，查半天最后发现是 上那个通道的微型熔断器烧断了。但熔断器是内置的，不拆开量不知道，非常耽误时间。
• 怎么避：
  1. 上电前，用万用表通断档快速巡检。测量每个通道的“+”“-”间电阻。如果某个通道电阻变成无穷大（OL），而其他通道都有一定阻值，那很可能就是它的熔断器烧了。
  2. 排查故障时，熔断器状态应作为第一步。 的熔断器通常是可更换的，但需要专用工具和对应规格的备件。
  3. 找到烧熔断器的原因（通常是现场短路），否则换上去还会烧。

5. 共地与接地环路

• 坑在哪： 的多个热电偶通道是“浮地”但不是“隔离”的，它们共用一个参考地。如果多个热电偶的测量端在现场接地情况不同（有的接设备外壳，有的不接），就会通过大地形成接地环路，引入 50Hz 工频干扰，造成读数跳动。
• 怎么避：
  1. ，可以降低共模干扰。
  2. 尽量保证所有热电偶的测量端在现场的接地状态一致。如果难以做到，且干扰严重，可以考虑在信号进入 之前，为每个通道增加信号隔离器。这会增加成本，但能从根本上解决接地环路问题。

最后一点，关于精度： + AI 模块的整体精度，是一个系统误差。它包含了 CJC 误差、AI 模块的 AD 转换误差、线性误差等。对于要求极高的场合（如计量、研发），不能完全依赖系统精度。需要在调试阶段，用标准温度源和精密电偶，在使用的量程范围内做几点校准，在 DCS 里做线性化补偿。这才是工业级高精度测温的做法。
