描述
产品深度介绍

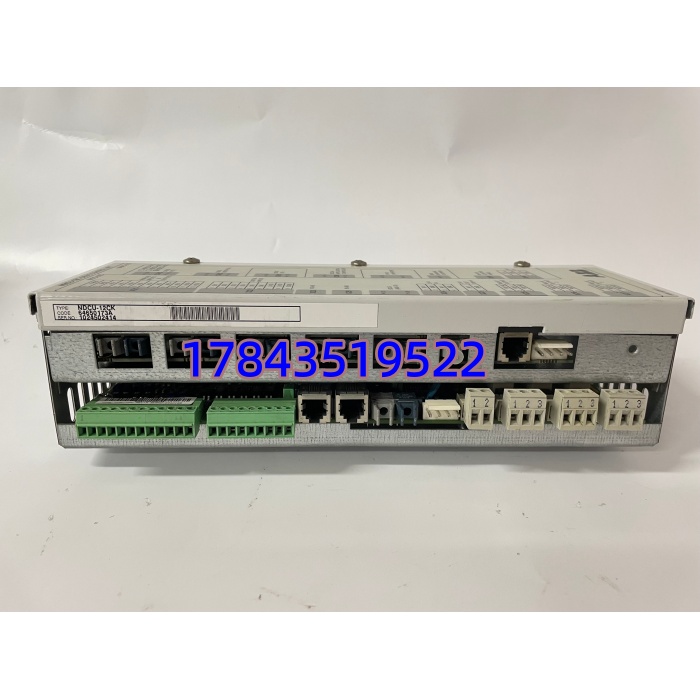

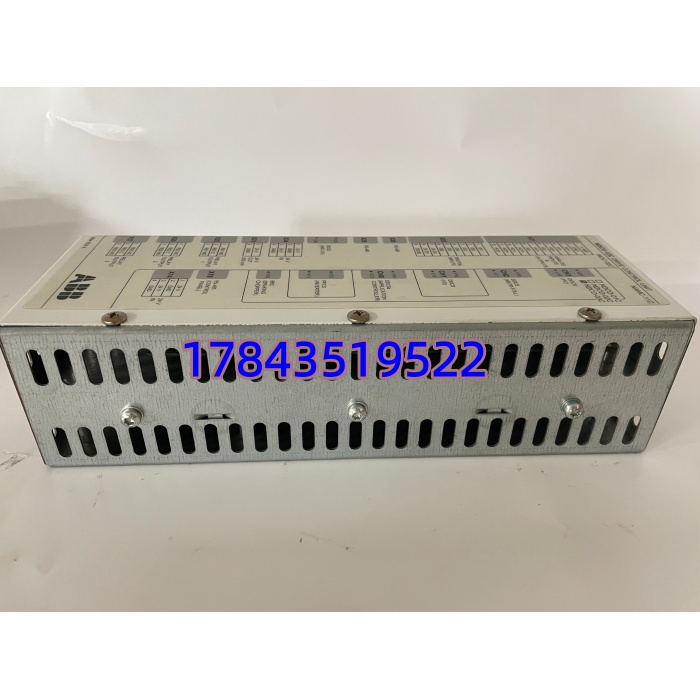

NDCU-12C/NDCU-12CK 是 ABB ACS800 系列变频器的专用核心控制单元，负责电机矢量控制、I/O 信号处理与通讯交互，是驱动系统的 “大脑”。NDCU-12C 为标准版，NDCU-12CK 为扩展版，增强了通讯与负载能力，适配 7.5kW-15kW 电机。
集成模拟量 / 数字量混合 I/O，支持继电器输出，适配阀门、泵、风机等设备控制；具备硬件滤波与电气隔离，抗干扰强，适配工业恶劣工况；支持 RS485 通讯，可与 PLC/DCS 联网，实现远程监控与联锁。
关键技术规格
| 参数项 | NDCU-12C | NDCU-12CK |
|---|---|---|
| 适配电机功率 | ≤7.5kW | ≤15kW |
| 模拟输入 AI | 3 路（1×±10V，2×4-20mA），12 位分辨率 | 同左 |
| 模拟输出 AO | 2 路（4-20mA），10 位分辨率 | 同左 |
| 数字输入 DI | 7 路，24VDC，硬件滤波 1ms | 同左 |
| 继电器输出 DO | 3 路，2A@230VAC，带常开 / 常闭触点 | 同左 |
| 通讯接口 | RS485（支持 Modbus RTU） | RS485 + 增强型通讯端口 |
| 工作电压 | 24VDC ±10%，功耗≤30W | 同左 |
| 工作温度 | -20°C ~ +60°C | -25°C ~ +70°C |
| 尺寸（H×W×D） | 134×56×70mm | 同左 |
| 重量 | 约 330g | 约 350g |
| 特性 | 带 STO 安全转矩关断、故障诊断、冗余支持 | 同左 + 扩展 I/O 插槽 |
应用场景与行业案例
工程痛点
变频器主控板故障会导致电机停机、生产线中断，普通控制板易受干扰、I/O 不足，无法适配复杂联锁与远程监控需求。NDCU-12C/12CK 的高集成 I/O + 隔离设计 + 宽温运行，可解决这些问题。
典型应用场景
- 冶金行业 – 轧机 / 辊道驱动控制轧钢辊道、冷却风机电机，适配高温、粉尘、强电磁干扰环境，保障连续轧制稳定。
- 石油化工 – 泵 / 压缩机调速驱动工艺泵、压缩机，通过模拟量 I/O 接入温度 / 压力信号，实现闭环调速与联锁保护。
- 电力行业 – 电厂辅机控制控制引风机、给水泵、凝结水泵电机，支持远程启停与状态监控，适配电厂连续运行需求。
- 水处理 – 曝气 / 加药泵控制驱动污水处理厂曝气泵、加药泵，通过数字量 I/O 实现液位 / 流量联锁，适配潮湿腐蚀环境。
真实案例
去年，山东某钢铁厂轧钢生产线 ACS800 变频器原控制板烧毁，导致辊道电机停机，整条轧线停产。原厂订货周期 6 周，停产每天损失超 50 万元。我们提供现货 NDCU-12CK，技术人员现场调试，4 小时完成更换，电机恢复运行，避免了巨额停产损失。后续该批次设备均更换为 NDCU-12CK，至今稳定运行。
质量检测流程
入库验收检测
核对 ABB 原厂标签、序列号与装箱单，官网核验真伪；检查 PCB 无腐蚀、端子无氧化、接口无变形、无维修拆装痕迹；清点合格证与出厂资料。
上机功能测试
使用 ACS800 变频器机架 + 电机负载测试；24VDC 供电，测试 3AI/2AO 信号精度、7DI 开关响应、3 继电器 DO 动作可靠性；连续运行 24 小时，监测电机温升、控制板温度与通讯稳定性，出具测试报告，可提供测试视频。
电气参数测试
Fluke 115 测供电电压、电流与功耗；500V 摇表测 I/O 通道对地绝缘电阻 > 10MΩ；检查继电器触点导通性与耐压，确保隔离性能达标。
固件与配置验证
读取并记录固件版本，确认与 ACS800 变频器兼容；备份默认参数（如电机参数、通讯地址、I/O 映射），拍照存档，避免配置丢失。
最终质检与包装
质检人员签字确认；模块装入防静电袋密封，气泡膜包裹后入硬纸箱；贴 QC 合格标签与检测日期，附带测试报告复印件。
