描述
产品详情

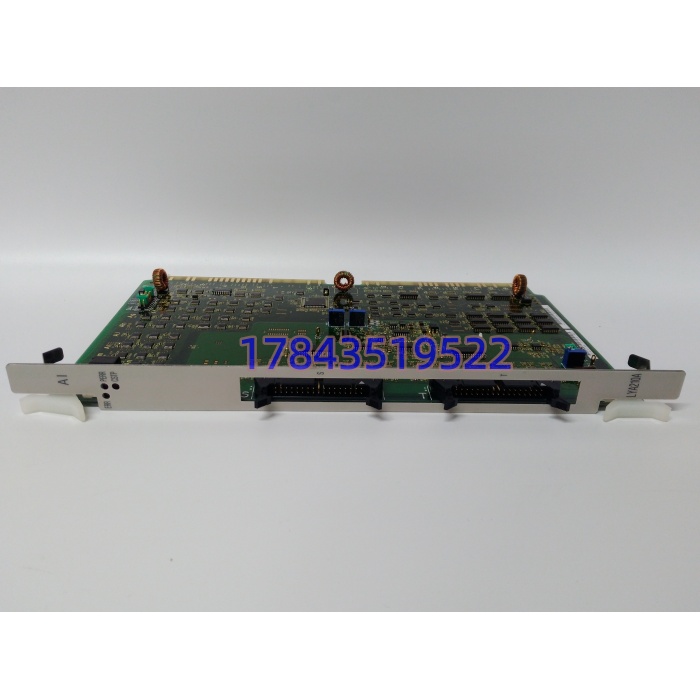

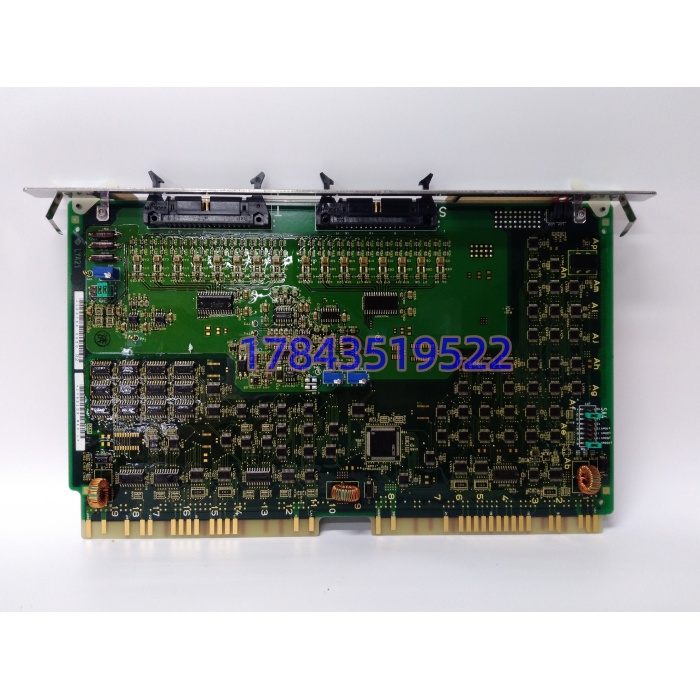

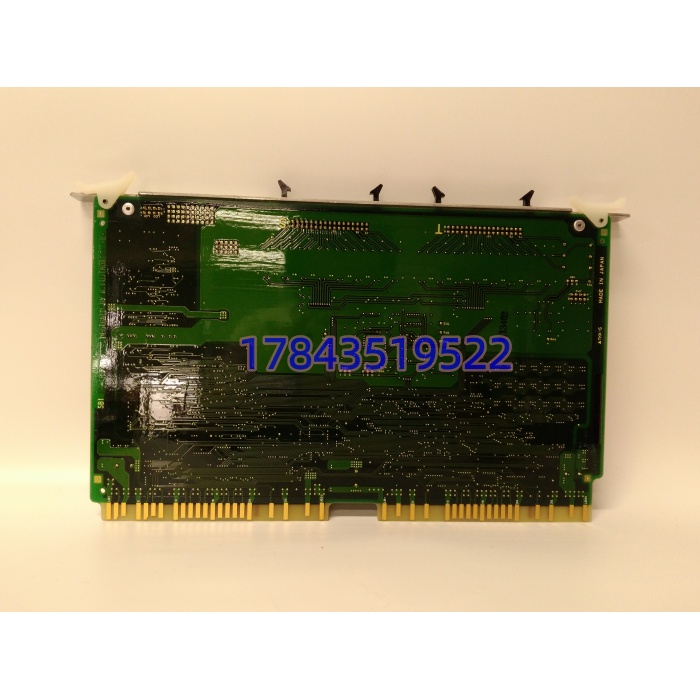

・型号：LYA210A・品牌：ABB・系列：MACH2 电力控制系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 物料订货号 | 3BHE018388R0101 |
| 输出通道 | 12 路独立模拟电流输出 |
| 输出信号 | 4‑20mA 直流电流信号 |
| 单通道最大负载 | 750Ω |
| 转换分辨率 | 16 位 D/A 转换 |
| 25℃满量程精度 | ±0.1% |
| 通道隔离电压 | ≥2500VAC（以原厂手册为准） |
| 单通道更新周期 | 约 100ms，软件可配置 |
| 背板总线 | MACH2 系统背板总线，背板提供 + 5V、24VDC 供电 |
| 适配控制器 | TDC6000、TCS212A 主控单元 |
| 工作温度 | -25℃~+70℃机柜内部 |
| 储存温度 | -40℃~+85℃ |
| 故障高发器件 | DA 转换芯片、输出回路保护器件、板载电解电容、背板金手指 |
| 硬件状态 | 原厂停产，市面流通 NOS 库存件、拆机校验备件 |
产品介绍
LYA210A 是 MACH2 平台下的模拟量输出板卡，多用于高压直流输电、柔性交流输电等电力控制场景，把控制器内部的数字控制指令转换成 4‑20mA 工业电流信号，驱动现场执行机构。模块自带硬件自诊断，可以识别输出短路、回路开路故障，上报给主控系统。
我在现场遇到过不少踩坑。该卡只适配 MACH2 机架，不能直接插到 ABB 其他 DCS 系统。输出负载电阻不能超过 750Ω，现场负载超上限会造成输出失真。模块本身不存储控制程序，通道量程、输出限幅等组态参数保存在 TDC6000 控制器。电解电容老化、现场浪涌击穿输出回路，是这块卡的高频故障点。
应用场景与行业案例
痛点切入：电力换流站 MACH2 控制系统，一旦 LYA210A 发生硬件故障，本卡全部 12 路输出指令失效，阀门、励磁设备失去给定信号。没有冗余输出回路时，设备只能降功率运行。该型号已经停产，拿不到全新原厂件，备件必须做通道校验。
典型场景‑ 高压直流换流站控制机柜：输出 4‑20mA 给定信号给到励磁调节装置。‑ 柔性输电 FACTS 装置：控制功率调节机构的模拟给定输出。‑ 大型电力传动系统：驱动调节阀、变频执行机构，完成回路调节。‑ 在运老站维护：原有板卡通道损坏，采购备件维持 MACH2 系统继续运行。
真实案例某换流站 系统，LYA210A 其中两路输出回路损坏，对应励磁给定信号异常，装置被迫降功率。现场没有备用板卡，只能临时修改控制逻辑，把调节任务迁移到其余完好通道；找到经过全通道校验的拆机备件 57 天才完成更换。工程师事后感慨，电力关键回路 AO 卡，备件到手不能直接上机，必须逐个通道做信号校验。
