描述
| 参数类别 | 技术规格 |
|---|---|
| 产品型号 | LYA010A (常关联 3BSE018105R1) |
| 品牌/制造商 | ABB / Hitachi (日立) |
| 所属系统 | Advant OCS / H-6000/H-7000 DCS |
| 模块类型 | 模拟量输入 (AI) 或 I/O 通信适配模块 |
| 输入通道 | 8 路 或 10 路 (版本差异) |
| 信号类型 | 4-20mA, 0-10V, 热电偶, 热电阻 (AI 版本) |
| 转换精度 | 16 位 (±0.1% FS 典型) |
| 隔离电压 | 通道间/对地 2500V AC (1min) |
| 工作电压 | 24V DC (现场供电) 或 +5V DC (背板供电) |
| 工作温度 | -20℃ ~ +70℃ (工业级) |
| 通信接口 | RS-232/RS-485/RS-422 (扩展版本) |
| 安装方式 | DIN 导轨或机架安装 |

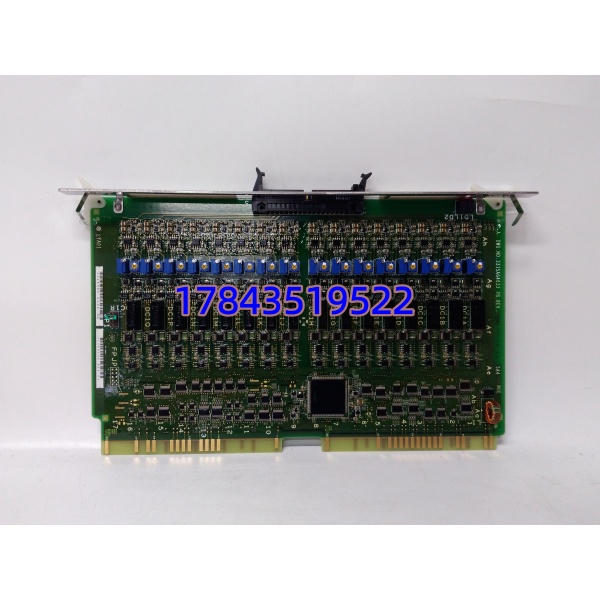

ABB LYA010A
ABB LYA010A (物料号常对应 3BSE018105R1) 是一款用于 ABB Advant OCS 或 H-6000/H-7000 DCS 系统的关键模块。根据现场应用不同，它主要承担两种角色：一是作为高精度模拟量输入模块，采集现场传感器信号；二是作为 I/O 通信适配模块，负责主控站与远程 I/O 站之间的数据交换。
该模块采用工业级设计，具备 16 位高精度 ADC 转换和 2500V 电气隔离能力，能有效抑制现场电磁干扰和地环流。在化工、电力等连续过程控制场景中，LYA010A 是保障系统信号采集稳定性和通信可靠性的重要底层组件。
ABB LYA010A
现场痛点：信号“失真”与系统“断联”
在化工厂的 DCS 机柜间里，最怕两件事：一是温度压力信号跳变导致误停车，二是 I/O 站突然“失联”。LYA010A 这类模块，就是专门用来解决这些“信号级”和“链路级”的底层顽疾的。
1. 信号抗干扰难题
现场变频器、大电机一开，模拟量信号就容易“飘”。LYA010A (AI 版本) 的高隔离设计，能硬扛 2500V 的电压冲击，把 4-20mA 信号干干净净地送进控制器，避免因信号干扰导致的 PID 回路震荡。
2. 通信链路冗余需求
在发电厂或炼油厂，I/O 站如果通信中断，操作员就变成了“瞎子”。作为通信适配模块时，LYA010A 支持双冗余串行链路，主路断了秒切备路，确保控制层和 I/O 层永不“失联”。
典型应用场景
- 1.化工过程监测 (AI 版本)
- •场景：反应釜温度、塔釜压力监测。
- •价值：8-10 路高密度输入，节省机柜空间；直接支持 Pt100 热电阻和 K 型热电偶，省去外部变送器。
- 2.电力 DCS 远程 I/O (通信版本)
- •场景：锅炉侧辅机控制、除灰除渣系统。
- •价值：作为主控站与远程 LYR I/O 站之间的通信桥梁，实现远距离信号采集，抗干扰能力强，适合电厂恶劣电磁环境。
- 3.冶金/水处理信号调理
- •场景：高炉冷却水流量、污水处理 pH 值采集。
- •价值：将非标准信号转换为标准 4-20mA，解决长距离传输衰减和地环流问题。
ABB LYA010A
实战案例：某化工厂 DCS 改造的“无缝替换”
华东某氯碱化工厂，一套老旧的 Advant OCS 系统面临备件停产危机。其中负责电解槽温度监控的 模块出现批量故障，原厂交期长达 12 周，产线面临停摆风险。
解决方案：我们提供了库存的 兼容备件（固件版本与现场一致）。工程师利用大修窗口期，逐一进行硬件替换。由于模块的引脚定义和软件配置完全兼容，无需修改程序，直接上电解锁，系统恢复正常。这次“无缝替换”让客户意识到，对于老系统，可靠的第三方备件渠道是保障连续生产的“第二生命线”。
