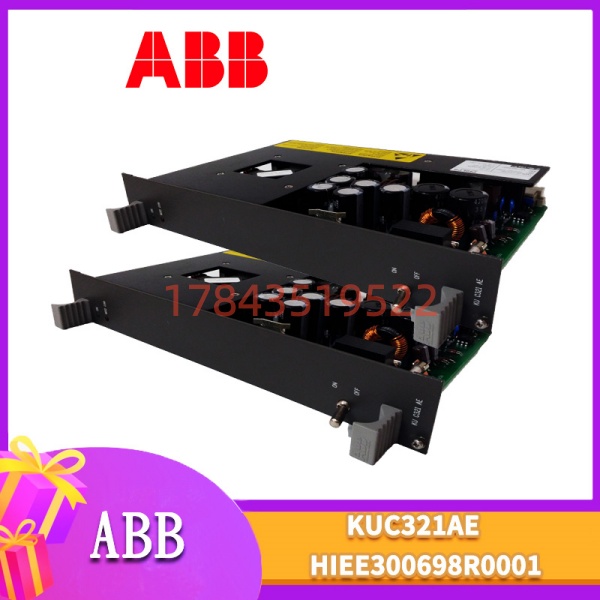

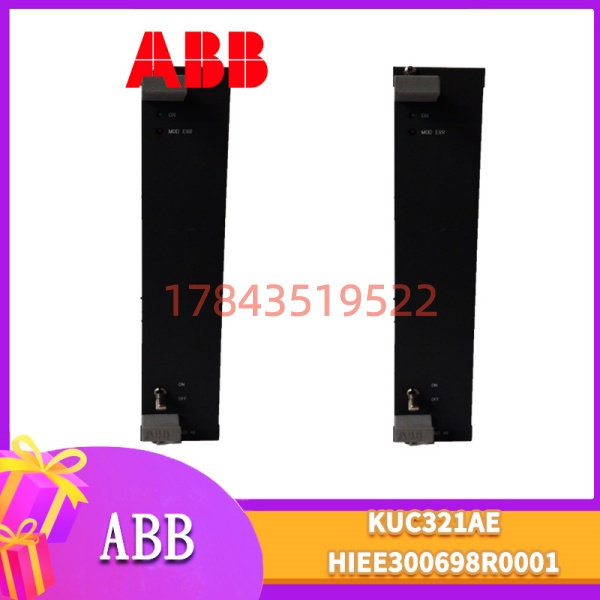

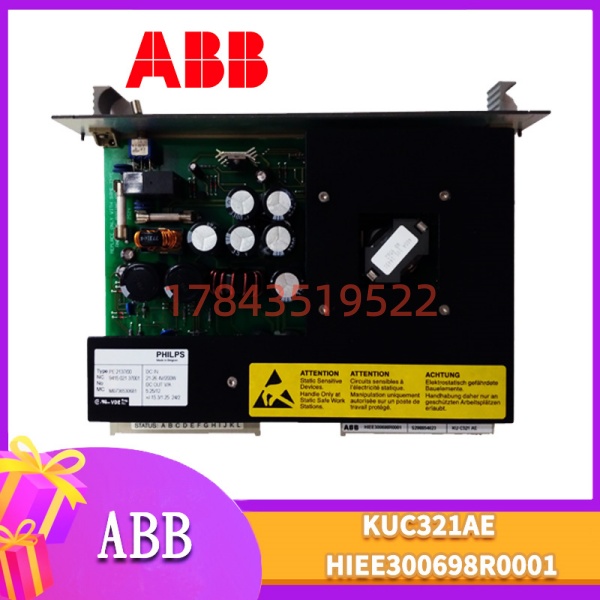

ABB KUC321AE | HIEE300698R0001 原装控制模块

描述

关键技术规格

产品深度介绍

ABB KUC321AE（HIEE300698R0001） 是 Symphony Plus/Advant OCS 系统的核心过程控制单元，专为工业现场高精度、高可靠的过程控制设计，集 “信号采集 – 算法计算 – 输出控制 – 数据通信” 于一体，是电力、化工、油气等行业自动化系统的关键组件。

• 全信号集成处理：一站式接入 16 路模拟量输入、8 路模拟量输出、16 路数字量输入和 8 路数字量输出，兼容 4-20mA、0-10V 及干接点信号，无需额外扩展模块，大幅简化系统架构。
• 高精度控制能力：内置 256 个可配置 PID 控制回路，支持自整定功能，可自动优化 PID 参数，控制精度达 ±0.1% FS，能将温度、压力、流量等过程变量波动控制在极小范围（如反应釜温度误差≤±0.5℃）。
• 工业级冗余可靠：采用双 CPU 冗余架构，主备 CPU 自动切换，切换时间小于 100ms，避免单点故障导致控制中断；硬件具备过压、过流、电磁干扰防护，适配高温、高振动的复杂工业现场。
• 高速多协议通信：集成 Profinet、Modbus-TCP 和 ABB 专用 Symphony 总线三大通信接口，实现与上位机（SCADA/HMI）、第三方 PLC、智能仪表的实时数据交互，传输延迟≤5ms，同时支持 10 万条数据缓存，满足过程数据追溯需求。
• 高可靠性数据保护：搭载 MCECC（内存错误校正控制器），支持单比特纠错、双比特检测（SECDED），确保内存数据读写准确，杜绝因数据错误导致的控制失误。
• 便捷维护与扩展：支持 DIN 导轨安装，与系统其他组件兼容良好；内置自诊断功能，可快速定位故障点，降低运维成本；模块化设计支持现场快速更换与扩容。

典型应用场景

• 电力行业：电厂锅炉水位、汽包压力、汽轮机温度等关键参数的闭环控制，实现水位波动≤±5mm，保障机组安全稳定运行。
• 石油化工：炼油厂反应釜、精馏塔的温度 / 压力精准调节，跨系统数据互通，支撑连续生产过程的稳定控制。
• 冶金钢铁：轧机、高炉自动化系统中，对张力、速度、温度等工艺参数的实时控制，保障生产线连续性与产品质量。
• 水处理：水厂 / 污水厂的流量、液位、水质参数监测与控制，实现加药、泵阀联动的精准调节。
• 制药 / 食品：发酵罐、灭菌釜的过程参数控制，满足 GMP 要求，确保生产过程数据可追溯。

型号解读（KUC321AE / HIEE300698R0001）

• KUC：K（控制单元）+ U（过程控制）+ C（核心功能），代表 ABB 过程控制核心系列。
• 321AE：功能编码，标识多通道模拟量 / 数字量处理能力与增强型通信接口。
• HIEE300698：ABB 全球唯一工业控制单元部件号，用于精准订货与识别。
• R0001：硬件版本号，代表该型号的初始版本。

技术避坑指南（工程师实战）

❗ 协议配置不匹配

• 问题：通信中断、数据丢包、设备无法识别
• 避坑：优先匹配 Profinet/Modbus-TCP 协议参数（IP 地址、端口号），与对端设备完全一致；Symphony 总线需与系统背板通信协议匹配。

❗ 冗余 CPU 未启用

• 问题：单 CPU 故障导致系统停机
• 避坑：组态时启用双 CPU 冗余，设置主备 CPU 切换逻辑，确保切换时间 < 100ms，定期测试冗余切换功能。

❗ 信号接线不规范

• 问题：模拟量信号干扰、精度下降
• 避坑：AI/AO 信号采用屏蔽双绞线接线，远离强电电缆与变频器；4-20mA 信号正负极不可接反，DI/DO 信号需区分干接点 / 湿接点类型。

❗ 供电不稳定

• 问题：模块频繁重启、控制异常
• 避坑：采用24V DC 稳定供电，纹波系数≤5%；与大功率设备分路供电，必要时加装电源滤波器，确保供电余量≥10%。

❗ 温度环境不达标

• 问题：模块性能衰减、寿命缩短
• 避坑：确保工作温度在 -20℃~+60℃ 范围内；机柜内保持通风，避免热量堆积；远离高温源与强电磁辐射设备。
