描述
产品详情

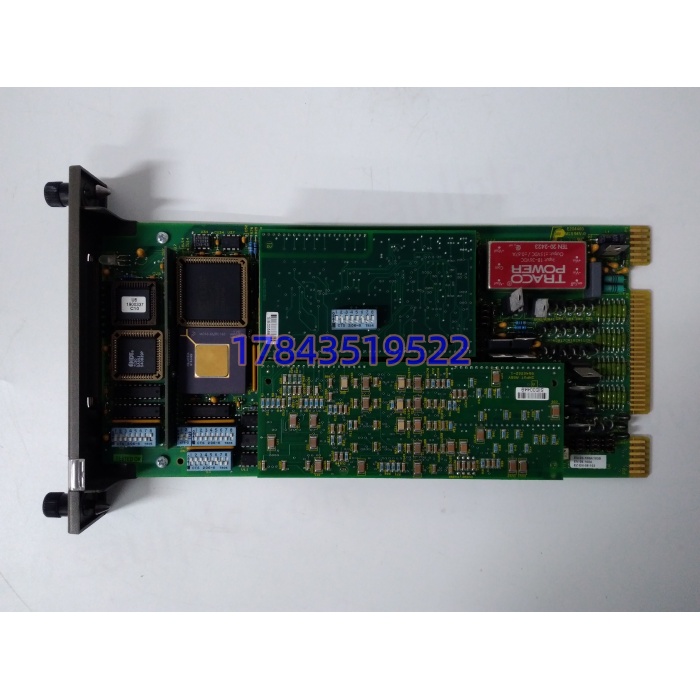

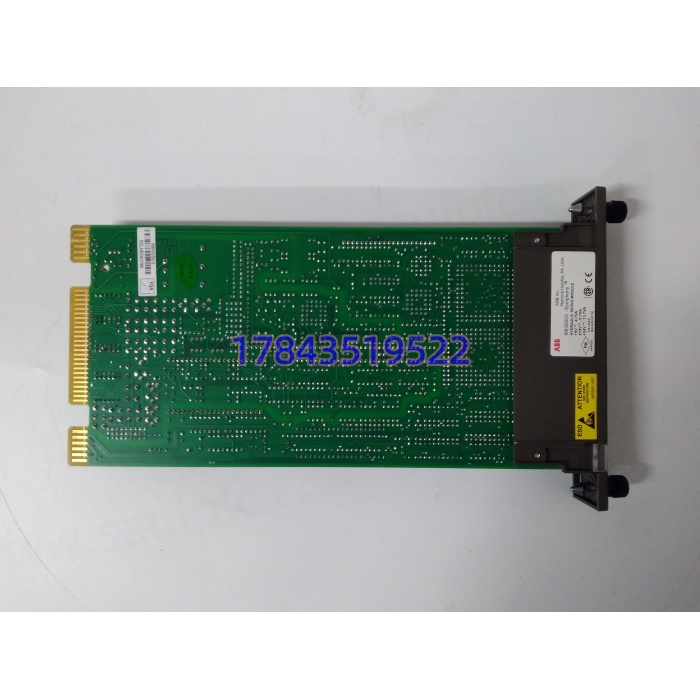

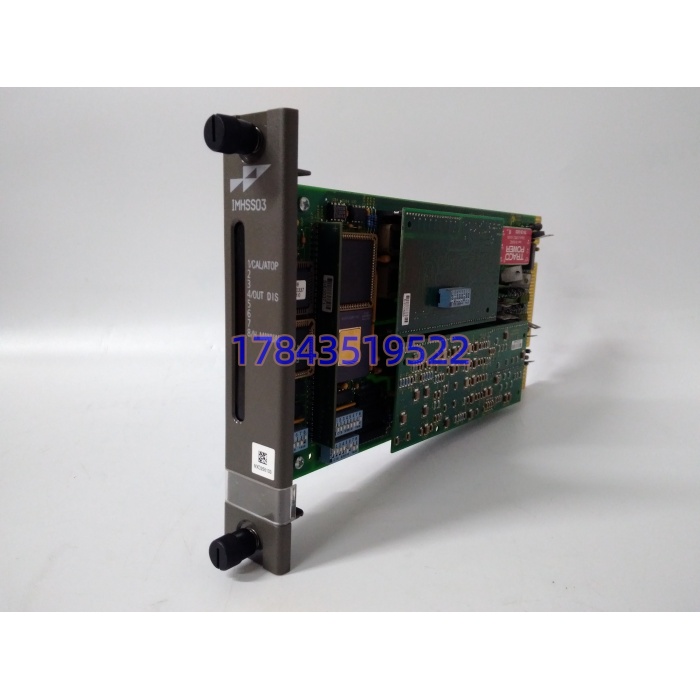

・型号：IMHSS03
・品牌：ABB
・系列：Symphony Plus 火电汽轮机控制平台
规格参数
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | IMHSS03 |
| 适配系统 | ABB Symphony Plus 火电 DEH 汽轮机控制机架 |
| 信号通道配置 | 2 路伺服阀驱动输出，2 路 LVDT 位移反馈采集 |
| LVDT 激励信号 | 5 V / 4 kHz 正弦激励源，内置板载振荡电路 |
| 位移测量精度 | 全量程误差≤0.1%，16 位 AD 采样分辨率 |
| 伺服输出驱动范围 | ±10 V 模拟调节电压，适配主流电液伺服阀 |
| 额定供电 | 24 V DC 背板取电，波动区间 18~32 V DC，整机功耗 4.1 W |
| 硬件保护 | 输出短路自锁、线路浪涌抑制、断线故障诊断 |
| 背板总线 | Harmony Control Net 私有并行背板总线 |
| 工作温度区间 | -20 ℃ ~ +70 ℃ |
| 存储温度区间 | -40 ℃ ~ +85 ℃ |
| 绝缘耐压指标 | 现场信号通道对地 500 V DC，绝缘阻值＞10 MΩ |
| MTBF 参考值 | 374,000 小时（原厂 25℃恒温机房样本数据） |
| 执行行业标准 | IEC 61000 工业电磁兼容、ISA-77 汽轮机安全控制规范 |
| 安装方式 | 标准 Symphony 机架垂直插装，金属卡扣锁紧 |
产品介绍
（随机切入策略：E 维护者视角）长期驻厂的汽机维护工程师都清楚，DEH 系统伺服调节故障是机组非计划停机高发诱因，IMHSS03 作为调门电液转换的核心信号板，伺服驱动或 LVDT 采集回路失效后，主汽门、调门会失去自动位置调节，机组负荷、转速失控，直接触发 ETS 停机保护。严格来说，该卡件仅适配老款 Symphony Plus 硬件架构，新一代 System 800xA 无兼容插槽与底层驱动，整套 DEH 机柜改造工程量大，停机窗口至少 72 小时，多数存量火电厂受年度检修计划约束，无法长期停机改造，只能储备同型号原装备件维持机组运行。从备件总拥有成本测算，原厂标准订货交期可达 17 周，海外零散现货溢价长期维持 43% 以上。预留缓冲库存可规避机组停机带来的发电量损失，同时分摊国际空运、报关产生的额外运维支出。板卡内置独立断线检测回路，LVDT 线缆破损、伺服阀线圈短路可在上位机精准告警，大幅压缩故障排查时长。
应用场景与库存策略
痛点切入
存量 Symphony Plus 汽轮机控制系统逐步进入设备老化周期，ABB 逐年缩减 IMHSS 系列伺服板产能，市面流通现货持续缩减。伺服信号板损坏后，全部汽门闭环调节功能失效，运维班组只能就地手动操作油动机，机组转速、负荷无法稳定管控，存在超速、蒸汽超压安全风险。该型号属于低频次损耗、极高停机损失 A 类关键备件，无第三方合规仿制件，未提前规划 Last-time-buy 战略囤货，故障后会陷入长期等待海外调货的被动局面。
典型场景与备货建议
- 火电厂汽轮机组 DEH 控制柜：负责主汽门、调门伺服闭环控制，故障直接触发 ETS 停机。备货建议：每台汽轮机组留存 1 件缓冲库存，划入 A 类核心备件，重订货点设置为 1 件，库存清空立刻启动批量寻源采购。
- 自备电厂多机组共享控制机房：多台汽机共用同规格 Symphony 机架，备件可跨机组调拨。备货建议：3~5 台汽轮机组共享 1 件备件，建立厂区备件共享台账，降低全厂备件资金占用。
- 供热机组汽轮机控制机柜：常年满负荷连续运行，板卡电容老化速度更快。备货建议：每套供热机组常备全新原装件，不采用供应商寄售库存，翻新件伺服输出电压漂移，易造成负荷频繁波动。
- 老旧纯凝发电机组：5 年内无整套控制系统改造预算。备货建议：两套 DEH 机柜储备 1 件，持续跟进原厂停产公告，窗口期内追加 2~3 件战略囤货。
真实案例
华北某 2×300MW 火电厂配套 IMHSS03 伺服信号板。去年春季其中一块板卡 LVDT 采集芯片击穿，厂区无备用备件，原厂常规交期 15 周，加急空运仍耗时 20 天。期间对应机组降 50% 负荷运行，月度发电量缺口、电网调度考核合计亏损超 175 万元。后续运维调整库存方案，一次性采购 2 件现货存入备件库，周边三座火电厂搭建备件共享调拨机制，同类故障停机时长压缩至半天以内。
