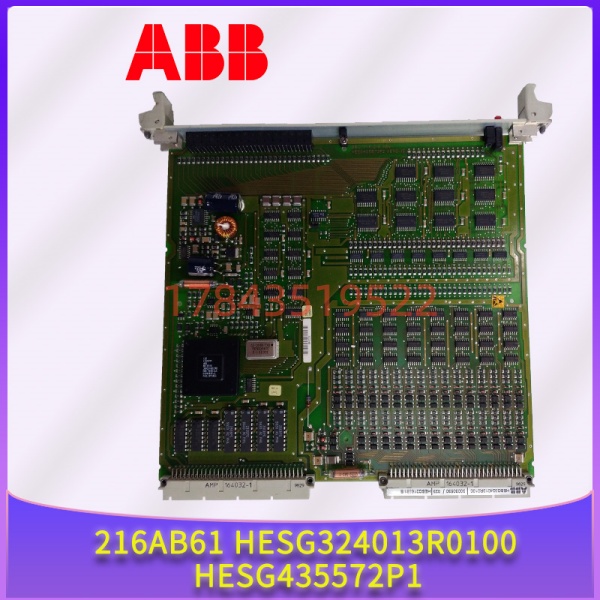

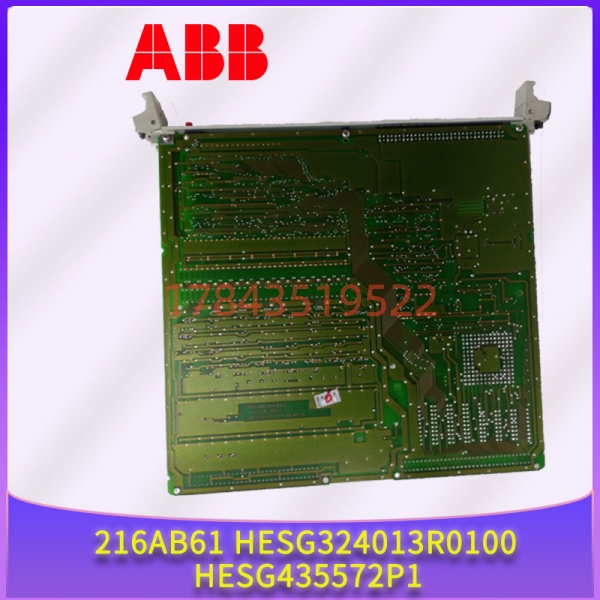

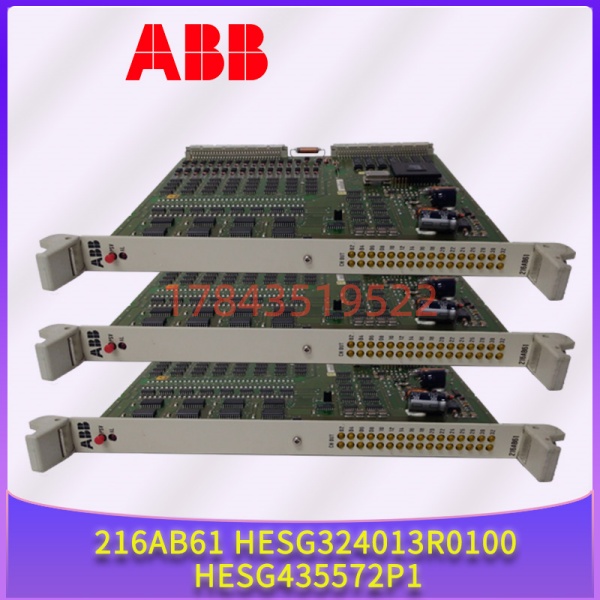

216AB61 (订货号 HESG324013R0100) 是ABB的一款I/O通信模块，属于ABB 800xA分布式控制系统(DCS)或AC800M可编程控制器(PLC)平台的组件。网上关于它的信息非常混乱，根据多个供应商的产品说明和实物参数，它的定位更接近过程控制I/O模块或通信接口模块，而非高压大功率器件。

这个模块的典型参数是：120-240V供电，支持Modbus RTU (19200 bps)和Profibus-DP等工业通信协议。尺寸约为10cm x 5cm x 2cm，重量在0.6-2kg之间，采用DIN导轨安装，防护等级IP20，适合安装在控制柜内。

关于网上信息混乱的说明：

1. I/O模块/通信模块说：多个供应商将其描述为“高性能、高可靠性的通信模块”，用于连接ABB控制系统和其他设备，支持Modbus RTU协议。也有供应商明确标注为“ABB S800 I/O数字输出卡，带诊断与短路保护”。
2. 二进制输出单元说：部分资料将其归类为“二进制输出单元”，用于控制电磁阀、接触器等执行机构，支持多通道输出。
3. HVDC模块说：少数网站声称它是“6500V/1000A高压直流变流阀模块”。这个说法与实物尺寸和供电电压严重矛盾——一个10cm x 5cm的模块不可能处理6500V/1000A的功率。这很可能是网站内容管理错误，将不同产品的参数混入了216AB61的页面。

功能定位：综合来看，216AB61在ABB系统中的角色是现场信号与控制器之间的桥梁——采集来自传感器、变送器的信号(温度、压力、流量)，或输出控制指令驱动阀门、电机、报警器等执行机构。它支持多种工业通信协议，可以集成到ABB 800xA或Experion PKS系统中，实现全面的过程管理和控制。

现场痛点

搞DCS系统维护的都知道，I/O模块的故障率在控制系统中是最高的。

CPU模块五年不坏一块，但I/O模块——尤其是继电器输出模块——触点烧蚀、通道损坏、通信中断，一年坏几块很正常。问题是，I/O模块型号多、批次杂，现场备件很难配全。坏了一块，去备件柜翻半天找不到同型号，只能等原厂发货，生产线一停就是几天。

216AB61这种模块还有一个特殊的问题：网上信息太乱了。你搜这个型号，出来的结果互相矛盾——有的说是I/O模块，有的说是HVDC模块，你根本不知道该信谁。采购的时候跟供应商沟通，供应商自己都搞不清楚这到底是什么东西。

典型应用场景

1. 石油化工 – DCS系统I/O站
   在炼油厂、化工厂的DCS控制柜中，216AB61作为I/O模块，采集现场的压力、温度、液位信号，或输出控制指令驱动调节阀、切断阀。
2. 电力行业 – 辅机控制系统
   在火电厂、燃气电厂的锅炉辅机、输煤系统、除灰系统中，用于采集设备状态信号和控制电机启停。
3. 水处理 – 泵站远程监控
   在自来水厂、污水厂的泵站控制系统中，采集水泵状态、流量、压力信号，并输出启停指令。
4. 冶金行业 – 生产线设备控制
   在轧钢、连铸生产线上，用于控制辅助设备（润滑站、液压站）的启停和状态监测。
5. 过程工业 – 安全联锁系统
   在需要SIL等级的安全仪表系统(SIS)中，部分资料声称216AB61支持SIL 2级安全应用，用于紧急停车系统的信号采集。

核心卖点与差异化

216AB61 I/O通信模块

· 多通道I/O能力 – 可同时处理多个数字量或模拟量信号，适配电磁阀、接触器、传感器等多种现场设备

· Modbus RTU/Profibus-DP通信 – 支持Modbus RTU (19200 bps)和Profibus-DP协议，与ABB 800xA、AC800M及第三方系统兼容

· 隔离设计 – 具备信号隔离功能，防止现场设备的电磁干扰影响控制系统

· 状态指示LED – 模块自带状态指示灯，通过颜色变化直观显示通道状态（正常/故障），提升运维效率

· DIN导轨安装 – 标准35mm DIN导轨安装，尺寸紧凑(10cm x 5cm)，节省控制柜空间

· 宽电压供电 – 120-240V AC/DC宽电压输入，适应不同工业现场的电源条件

· 替代型号明确 – HESG435572P1为官方替代型号，解决停产后的备件供应问题

· 一年质保 + 上机测试 – 出货前在真实800xA/AC800M测试平台上验证通信和I/O功能

决策建议

1. 核对完整物料号（极其重要） – 采购前必须核对现场模块的完整型号标签：
   • 确认订货号是HESG324013R0100还是HESG324013R100/R101
   • 不同后缀可能对应不同的硬件版本或参数
2. 确认产品定位 – 网上信息混乱，不要轻信任何单一来源。以下信息可信度较高：
   • 它是I/O通信模块或二进制输出单元，不是HVDC功率模块
   • 供电为120-240V，不是6500V
   • 替代型号为HESG435572P1
3. 故障排查顺序 – 216AB61工作不正常时，建议按以下顺序排查：
   • 检查供电电压是否正常(120-240V AC/DC)
   • 查看模块状态LED指示——是否亮、什么颜色
   • 检查通信线缆连接(Modbus/Profibus)
   • 用软件读取模块诊断信息
   • 确认不是外围问题后，再换模块
4. 兼容性确认 – 采购前确认：
   • 你的控制系统是ABB 800xA、AC800M还是Experion PKS
   • 通信协议是Modbus RTU还是Profibus-DP
5. 库存备货建议 – 如果现场有10块以上同系列I/O模块，建议至少备2块216AB61现货。I/O模块故障率较高，且该型号已进入成熟/停产期。
