描述
关键技术规格
- 通道配置: 32 路数字量输出，分 4 组、每组 8 通道
- 输出类型: 源型（Source）晶体管，驱动继电器线圈
- 负载电压: 24V DC（20.4~28.8V DC）
- 输出电流: 每通道 0.5A（连续），1.0A（瞬时≤100ms）
- 总输出电流: 8A（受散热与背板供电限制）
- 电气隔离: 通道间 / 对地光电隔离，耐压≥2.5kV RMS
- 响应时间: ＜1ms（典型值），适配联锁 / 跳闸回路
- 通信接口: Profibus DP/V1 或 ModuleBus 连 CPU
- 工作温度: 0°C~+60°C（IEC 60068-2）
- 防护等级: IP20（控制柜内安装）
- 可靠性: MTBF＞150,000 小时
- 认证: CE、UL 61010-1、IEC 61000-6-2
产品深度介绍

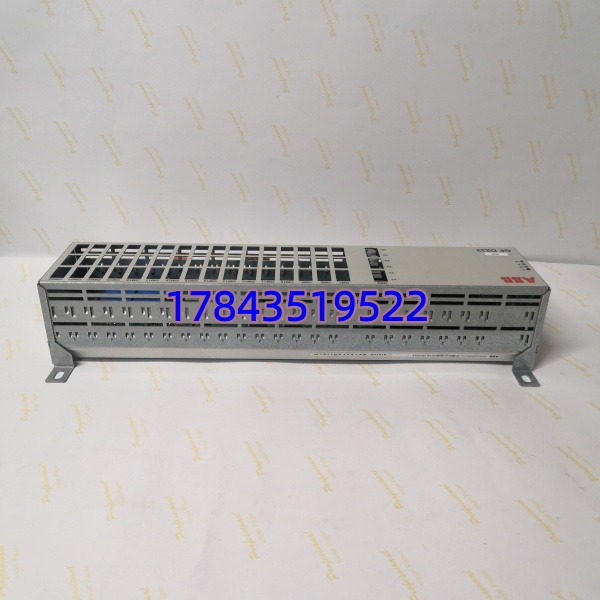

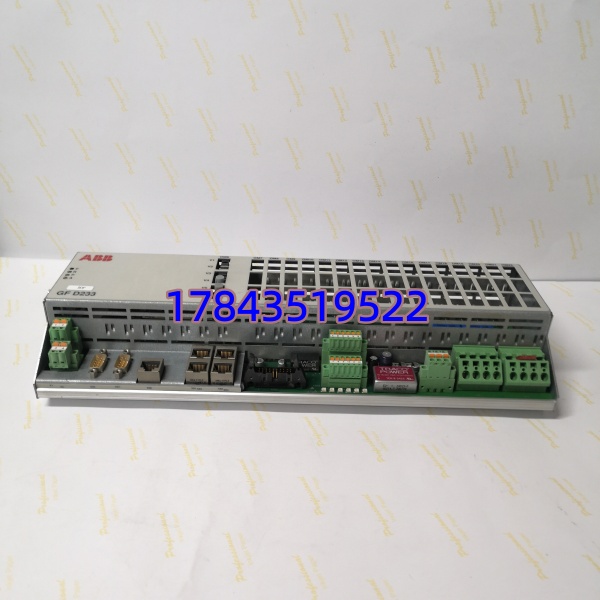

ABB GFD233A（3BHE022294R0101）是 ABB AC800M 系统专用高密度数字量输出模块，用于驱动现场继电器、电磁阀及指示灯等执行器。
模块采用 32 路分组隔离设计，单模块覆盖大量开关控制点，节省机柜空间。2.5kV 高隔离与＜1ms 快速响应，适配联锁保护等高实时性场景。源型输出兼容多数 24V DC 负载，内置过流与短路保护，运行稳定、维护便捷。
应用场景与行业案例
工程痛点
流程工业控制点多、负载类型杂，普通 DO 模块通道少、隔离弱、响应慢，易受干扰导致误动作，影响联锁与机组安全。
典型应用场景
- 石油化工 – 装置联锁与阀门控制驱动紧急切断阀、放空阀、联锁继电器，快速响应确保装置安全启停。
- 电力能源 – 电厂辅机与励磁控制控制风机、水泵、挡板及励磁系统开关，适配电厂强电磁干扰环境。
- 冶金行业 – 轧线与高炉执行器控制驱动电磁阀、离合器、制动器，适配高温、粉尘、强振动工况。
- 水处理 – 泵站与加药系统控制控制阀门、接触器、报警指示灯，适配潮湿、腐蚀性环境。
真实案例
去年 11 月，某大型电厂 AC800M 系统原 DO 模块老化，通道误动作频发，威胁机组联锁安全。原厂订货周期 5 周，采购紧急采购我司 GFD233A 现货，2 天内完成更换调试。模块上线后输出稳定，高隔离设计彻底解决干扰问题，机组联锁恢复可靠，避免了日均超 80 万的停机风险。
核心卖点与差异化
- 32 路高密度，比常规 16 路模块节省 50% 机柜空间。
- 2.5kV 高隔离耐压，抗干扰能力强，适配变频器、电机等强干扰环境。
- ＜1ms 快速响应，满足联锁保护、紧急跳闸等高实时性需求。
- 源型输出 + 分组保护，兼容 24V 继电器 / 电磁阀，故障通道互不影响。
- 工业级宽温，0°C~+60°C 适配控制柜内长期运行。
- 原厂全功能测试，提供 24 小时老化报告，质保 12 个月。
