描述
关键技术规格
- 型号: GFD233A103
- 订货号: 3BHE022294R0103
- 适配系统: ABB EX2100、UNITROL 6000 系列励磁系统
- 核心功能: 晶闸管（SCR）门极脉冲隔离放大，驱动 6/12 脉冲整流桥
- 输入信号: 来自 GVC/SPA 调节器的低压逻辑触发指令
- 输出信号: ±5V~±10V、峰值 > 1A 的隔离驱动脉冲
- 隔离耐压: 控制侧与功率侧≥4kV RMS
- 供电: ±15VDC（背板或本地 DC/DC 供电）
- 通道数: 适配 6 脉冲（6 路）或 12 脉冲（12 路）整流桥
- 工作温度: 0°C ~ +60°C
- 安装: 励磁柜机架插卡式
- 诊断: 无本地指示灯，故障上报系统（脉冲丢失、励磁电流偏差
产品深度介绍

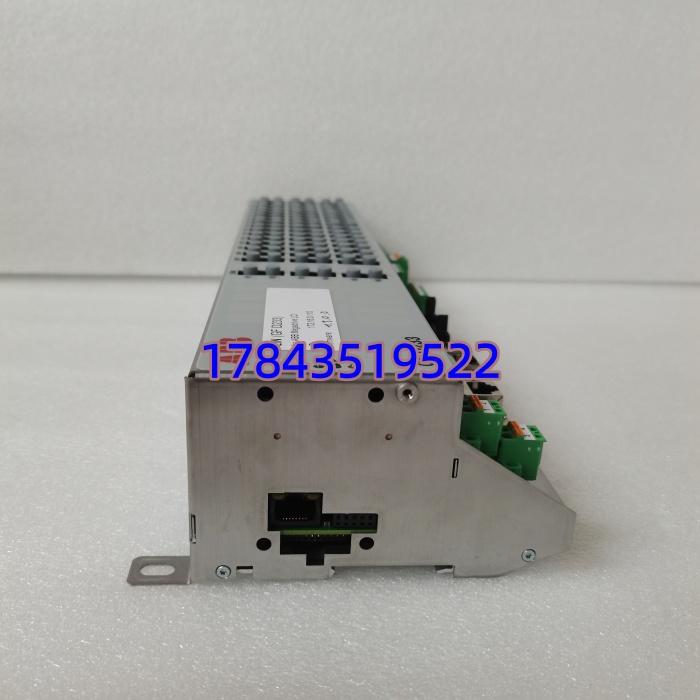

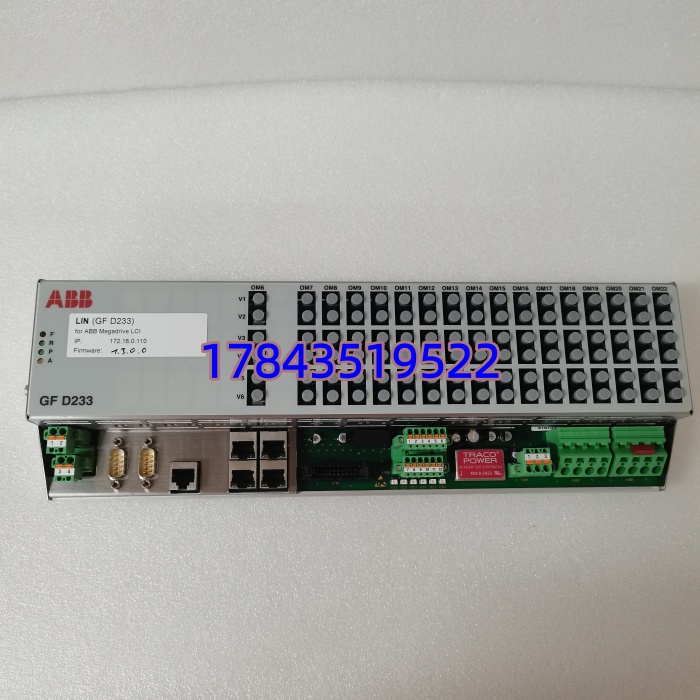

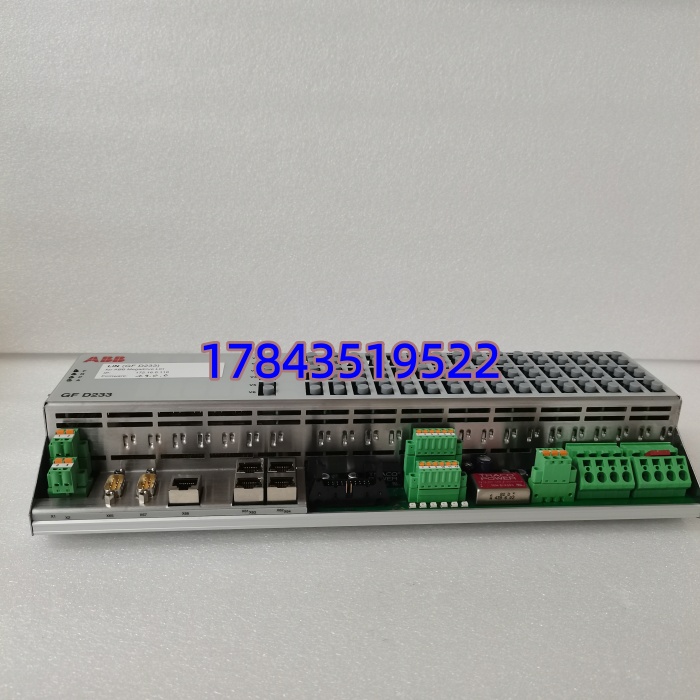

GFD233A103（3BHE022294R0103）是 ABB EX2100/UNITROL 6000 励磁系统的核心触发驱动板，接收主控板（GVC/SPA）的低压触发信号，隔离放大后驱动大功率晶闸管整流桥，为发电机提供可控励磁电流。
作为励磁系统 “功率接口”，它承担高低压隔离、脉冲放大、强电驱动关键作用，直接影响励磁稳定性与发电机并网安全；原厂已停产，属发电站高风险稀缺备件。
应用场景与行业案例
工程痛点
励磁驱动板老化易导致脉冲丢失、励磁波动、发电机失磁跳闸；原厂交付周期 8-12 周，非计划停机日损失超百万；旧板卡无冗余，单点故障即停机。
典型应用场景
- 火电 / 燃气电站 – 发电机励磁柜适配 300MW/600MW 机组 EX2100 系统，驱动 6/12 脉冲晶闸管整流桥，保障励磁稳定。
- 水电站 – 水轮发电机励磁潮湿强电磁环境下，可靠隔离触发，支持黑启动与并网调节。
- 自备电厂 – 工业电站励磁系统钢铁、化工企业自备电站，稳定励磁输出，保障生产线连续运行。
真实案例
2025 年 12 月，某 300MW 火电机组 EX2100 系统 GFD233A103 故障，励磁电流剧烈波动，发电机被迫解列。原厂备件需 11 周，日损失超 150 万。
紧急采购拆机现货，现场更换调试 3 小时恢复并网。事后电厂采购 3 块作为冗余备件，主管强调：“励磁驱动板是命门，停产件必须备双份。”
核心卖点与差异化
- 4kV 高隔离，强弱电完全隔离，保护主控侧安全
- 大电流驱动，峰值 > 1A，可靠触发大功率晶闸管
- 6/12 脉冲兼容，适配主流励磁整流桥配置
- 即插即用，机架插卡设计，更换无需改动接线
- 停产稀缺现货，大幅缩短交期，减少停机等待
