描述
产品深度介绍

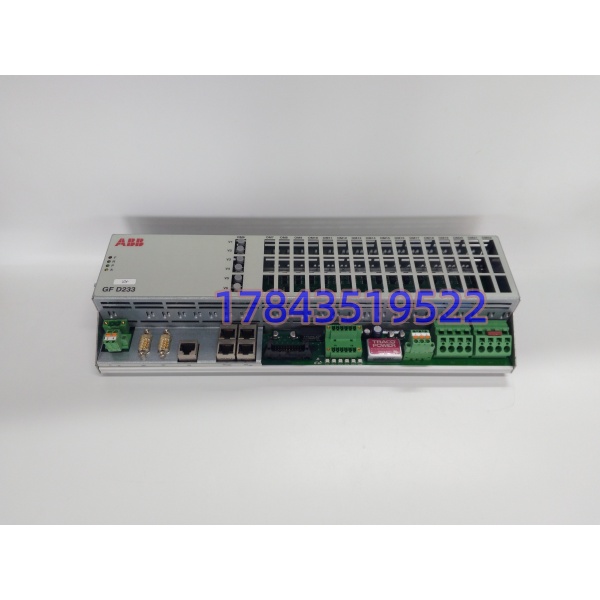

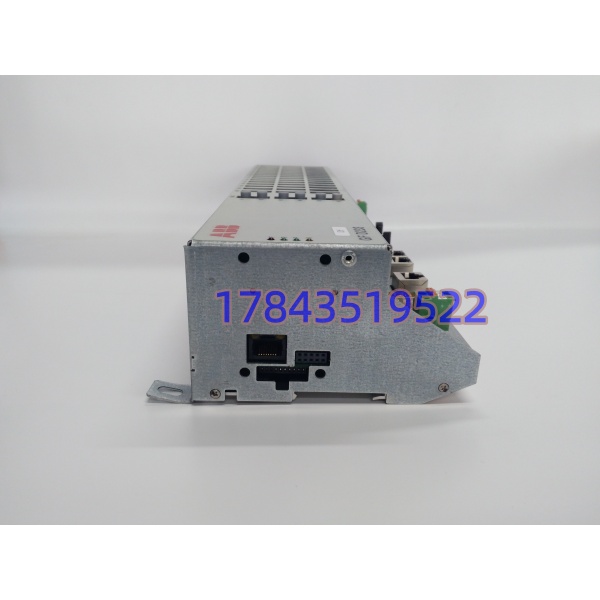

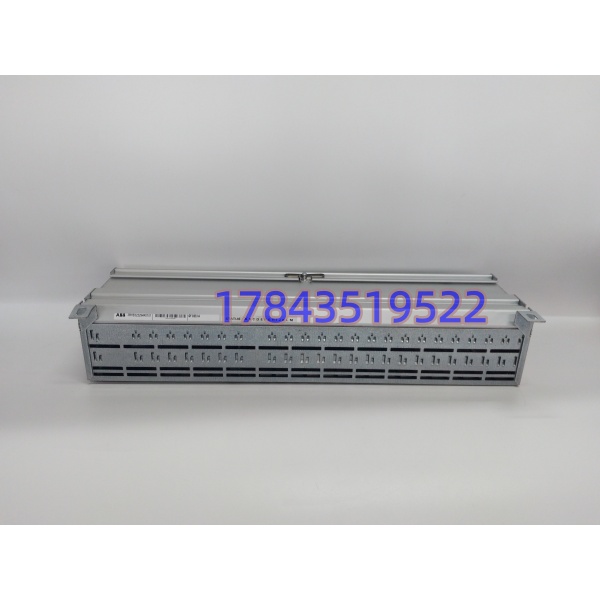

发电机组励磁系统一旦失控，直接引发机端电压振荡、失磁保护动作，造成机组解列停机。GFD233A 整套单元由 3BHE022294R0101 主控板搭配 3BHE020356R0101 信号接口板组合而成，是老旧 ABB 励磁装置的核心运算单元。 模块持续采集发电机机端电压、定子电流、励磁电流信号，依靠内置调节算法输出控制指令，维持发电机输出电压稳定。集成过流、失磁、过温、过励全套保护逻辑，故障发生时快速触发限制或跳闸指令。硬件采用加固工业结构，耐受电厂中控间粉尘、温度波动工况，同版本硬件原位替换，无需大范围重新整定励磁参数，是电站大修常备关键备件。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整组件型号 | GFD233A；主控：3BHE022294R0101，接口板：3BHE020356R0101 |
| 设备用途 | 同步发电机励磁调节控制单元 |
| 调节模式 | 恒机端电压、恒励磁电流、恒功率因数 |
| 供电电源 | 24V DC（允许波动 ±10%） |
| 信号采集 | 电压、电流模拟量回路采样 |
| 保护功能 | 过励、欠励、过流、超温、断线故障诊断 |
| 通讯能力 | 支持与 SCADA、DCS 系统数据交互 |
| 工作环境温度 | -20 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 安装方式 | 励磁控制柜标准机架嵌入式安装 |
| 防护等级 | IP20，仅限室内电控柜体使用 |
| 适用机组 | 汽轮发电机、水轮发电机、自备电厂同步机组 |
| 认证标准 | CE、IEC 电力设备相关标准 |
应用场景与行业案例
做电厂运维都清楚：励磁控制器属于发电机组核心设备，备件采购周期漫长，故障后短时间无法修复只能停机。GFD233A 整套控制单元支撑中小型同步发电机整套励磁调节功能。
- 火力自备电厂：中小型汽轮发电机组励磁调控机柜
- 水力发电站：中小型水轮发电机励磁系统控制单元
- 冶金、石化自备电站：厂区备用同步发电机组
- 垃圾焚烧、生物质电厂：余热发电同步机组励磁装置
- 孤岛运行小型电站：独立电网发电机电压稳定控制
真实现场微案例 西南一座中小型水电站巡检发现 GFD233A 主控单元 3BHE022294R0101 通讯频繁中断。原厂询价交付周期长达 16 周，距离汛期发电窗口仅剩 48 天。我们协调整套主控 + 接口板现货，4 天送达电站。检修班组停电完成整套模块原位更换，按照原有参数完成励磁整定，2 小时内机组顺利并网，避开汛期停机造成的发电量损失。
配套质控 SOP 要点
入库核验整套两块板卡序列号、原厂标签；搭载励磁仿真测试台连续 24 小时带电测试；模拟电压 / 电流输入信号验证调节响应；逐项校验故障保护告警功能；读取硬件版本并微距拍照存档；整套独立真空防静电封装出库，支持客户预约通电测试视频验货。
采购与现场避坑要点
- 严禁带电插拔模块，整套励磁单元不支持热插拔，带电拆板极易造成晶闸管功率回路失控。
- 采购务必确认是整套组件：3BHE022294R0101 主控板必须搭配 3BHE020356R0101 接口板使用，单独一块板无法正常工作。
- 不同硬件修订版本控制算法存在细微差异，跨版本替换后必须重新做励磁阶跃试验、校核保护定值。
- 现场电流电压互感器二次回路严禁开路，更换模块前做好二次回路安全隔离措施。
- 市场流通大量拆机二手板卡，电路板长期受热老化，持续并网运行发电机组不建议选用二手货源。
- 长期规划：老旧 GFD 系列励磁单元逐步规划励磁装置整体升级方案，彻底解决停产备件寻源难题。
