描述
产品深度介绍
ABB EL3040 02402893521100 是EasyLine EL3000 系列壁挂式磁压氧气分析仪，采用 Magnos 206 磁氧传感技术，专为化工、电力、冶金、水泥等行业的过程气体与烟气含氧量连续监测设计。
整机采用IP65 不锈钢壁挂外壳，适配严苛工业环境；内置磁压式传感器，不受背景气体干扰，具备高精度、长期稳定性。支持双路模拟输出（4-20mA），集成流量 / 压力监测与故障诊断，符合 SIL2 安全等级，可直接接入 DCS/SIS 系统。

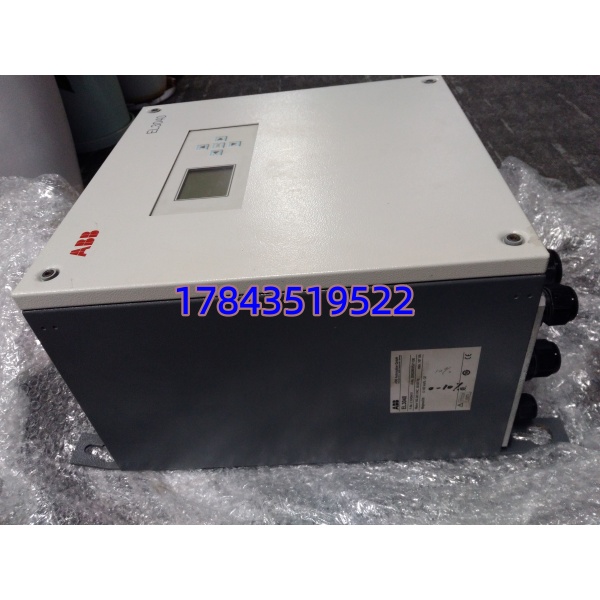

ABB EL3040 02402893521100
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | EL3040（02402893521100，Magnos206） |
| 测量原理 | 磁压式（Paramagnetic）氧气检测 |
| 测量范围 | 0–100% O₂（可定制量程） |
| 精度 | ±0.1% 满量程（25℃） |
| 重复性 | ±0.05% 满量程 |
| 响应时间 | T90 ≤ 2 秒 |
| 模拟输出 | 2×4-20mA（隔离，负载≤750Ω） |
| 通讯 | 可选 RS-232/RS-485 |
| 外壳防护 | IP65（不锈钢壁挂型） |
| 供电 | 100–240VAC，50/60Hz，功耗≤187VA |
| 工作温度 | +5℃ ~ +50℃ |
| 样气条件 | 压力 2–20hPa，流量 30–60L/h，无冷凝 |
| 安全认证 | SIL2、ATEX Zone 2、EPL Gc |
| 尺寸（宽 × 高 × 深） | 约 500mm × 300mm × 200mm |
| 重量 | 约 15kg |

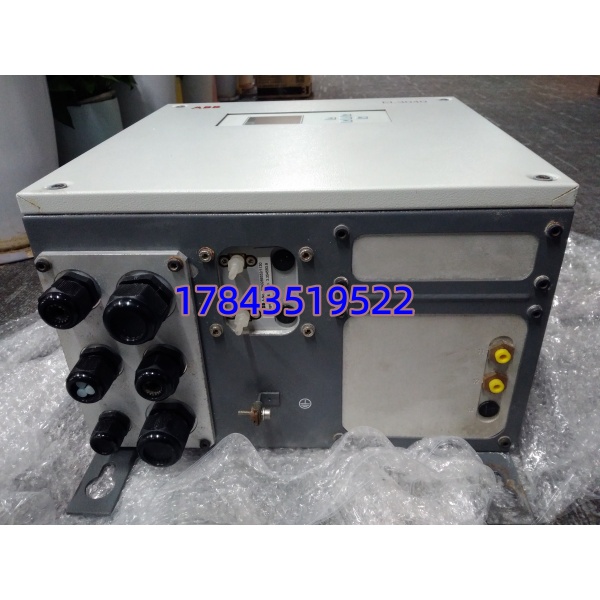

ABB EL3040 02402893521100
安装与接线指南
阶段一：准备工作（15 分钟）
⚠️ 安全第一：
- 确认样气系统无易燃易爆气体，泄压并隔离
- 断开分析仪电源，等待 5 分钟放电
- 佩戴防静电手环，在防静电区操作
工具准备：
- 十字螺丝刀（PH2）、万用表、扭矩扳手、标签纸、手机（拍照）
阶段二：拆卸旧分析仪（20 分钟）
- 拍照记录：样气管路接口、电源线 / 信号线接线端子、壁挂固定位
- 断管断电：关闭样气进出口阀门，逐一松开电气端子螺丝
- 释放固定：卸下壁挂支架螺栓，垂直取下分析仪
- 检查接口：清理样气接口灰尘，确认无堵塞、无腐蚀
阶段三：安装新分析仪（25 分钟）
- 静电防护：从原装包装取出主机，避免触碰传感器与光学部件
- 支架固定：对准原壁挂位，用膨胀螺栓固定（扭矩 8–10N・m）
- 气路连接：
- 入口：接样气（30–60L/h，2–20hPa）
- 出口：通大气或排放处理
- 材质：不锈钢 / PTFE，避免泄漏
- 电气接线：
- 电源：100–240VAC，L/N/PE
- 模拟输出：4-20mA 接 DCS，负载≤750Ω
- 通讯：RS-232/485（可选）
- 自检：水平固定、气路无泄漏、接线牢固
阶段四：上电与标定（30 分钟）
- 上电前检查：气路阀门全开、电源电压正常、无短路
- 主机上电：等待预热（约 10 分钟），面板指示灯 RUN 绿灯常亮
- 参数配置：
- 量程设置（如 0–25% O₂）
- 模拟输出映射
- 通讯地址 / 波特率
- 标定（两点标定）：
- 零点：通入高纯 N₂（99.99%）
- 量程：通入标准 O₂（如 20.95%）
- 功能测试：
- 通入已知浓度样气，验证显示与输出
- 检查流量 / 压力报警功能
- 投入运行：数据稳定后接入 DCS，记录标定信息

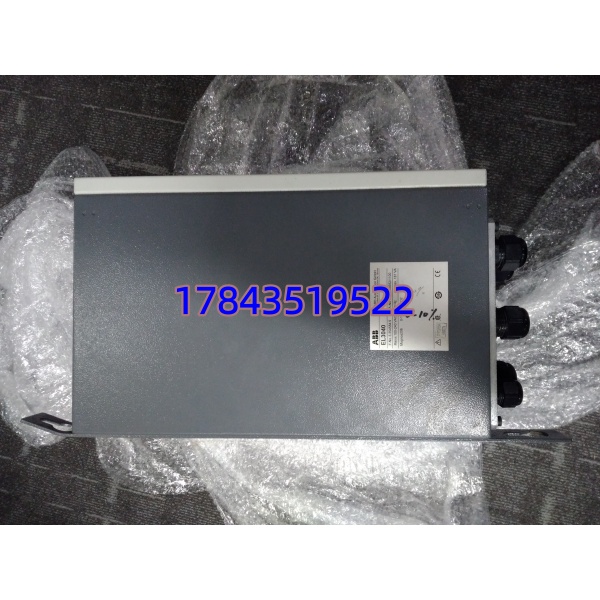

ABB EL3040 02402893521100
技术避坑指南
1. 样气含冷凝水 / 油污
- 问题：未预处理的高湿 / 含油样气进入传感器，导致漂移或损坏
- 避坑：
- 必须配置样气预处理系统（冷却 / 过滤 / 排水）
- 样气露点低于环境温度至少 5℃
- 定期检查过滤器与冷凝水排放
- 案例：某电厂未装冷却器，冬季冷凝水进入分析仪，传感器报废，损失超 3 万元
2. 标定气体浓度不准
- 问题：标准气过期 / 不纯，导致测量偏差大
- 避坑：
- 使用有效期内的高纯标准气（N₂≥99.99%，O₂精度 ±0.01%）
- 标定时流量稳定（50L/h），压力稳定
- 两点标定间隔≤3 个月
- 警示：标定不准直接导致工艺误调或环保超标！
