描述
关键技术规格
| 参数项目 | 详细参数 |
|---|---|
| 主型号 | EL3040 |
| 物料编号 | 02402893521100 |
| 测量组分 | CO、CO₂、SO₂、NOₓ、O₂、CH₄、H₂S、NH₃（可选） |
| 检测原理 | 非分散红外 (NDIR)、电化学、顺磁氧气检测 |
| 测量精度 | ≤±1% FS，线性误差≤±0.5% FS |
| 响应时间 | <3 秒（NDIR） |
| 工作温度 | -10℃ ~ +45℃ |
| 防护等级 | IP65（壁挂式） |
| 供电电源 | 100~240VAC ±10%，48~63HzABB Group |
| 功耗 | 单通道约 40VA，双通道约 70VA |
| 输出接口 | 4-20mA、Modbus TCP/IP、Profibus、以太网 |
| 尺寸重量 | 483×133×420mm，约 13~21kg |
| 防爆等级 | ATEX 1 区 / 2 区，EEx (p) 防爆 |

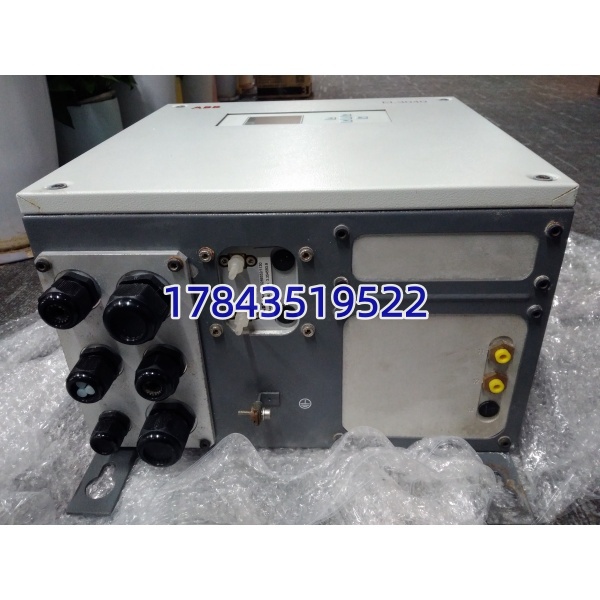

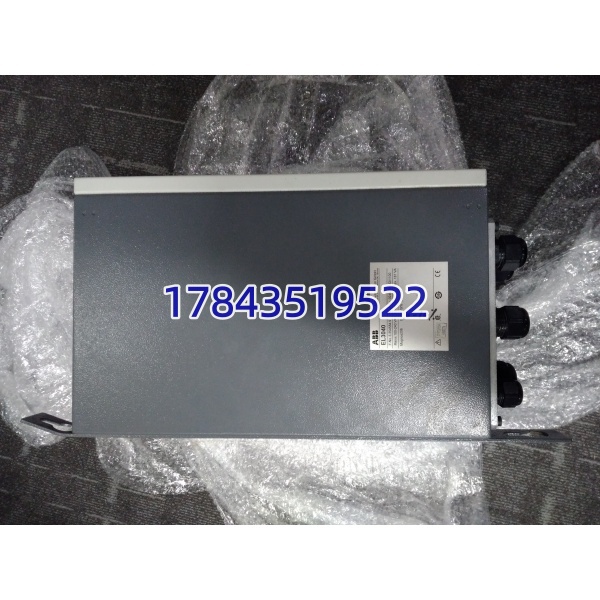

ABB EL3040 02402893521100
产品深度介绍
ABB EL3040（物料号 02402893521100）是 EasyLine EL3000 系列壁挂式在线气体分析仪，专为工业过程气体分析与环保排放连续监测设计。采用模块化设计，单台设备最多可集成 5 种测量组件，适配复杂工况的多组分同步检测需求。
设备内置自动校准调节池，无需外接标气钢瓶，可实现零点与量程自主校准，10 年标气消耗量减少 90%，降低运维成本。整机采用不锈钢外壳，IP65 防护等级，适配高温、粉尘、腐蚀性气体环境，支持防爆安装，适用于危险区域工况。

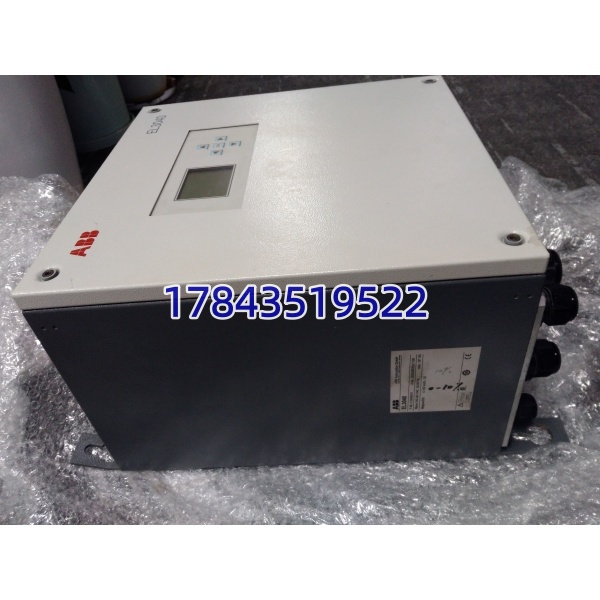

ABB EL3040 02402893521100
应用场景与行业案例
现场运维中，环保排放监测与工艺气体分析常面临 “精度不足、维护繁琐、环境适应性差” 三大痛点，直接影响合规性与生产稳定性。
典型应用场景
- 火力发电行业锅炉烟气排放连续监测，测量 SO₂、NOₓ、CO、O₂浓度，满足环保合规要求。
- 石油化工装置反应釜、加热炉工艺气体分析，监测 CO、CO₂、CH₄等组分，保障反应效率与安全。
- 垃圾焚烧厂烟气排放多组分监测，实时数据上传环保平台，符合垃圾焚烧排放标准。
- 冶金钢铁行业高炉煤气、焦炉煤气成分分析，监测 H₂、CO、CO₂浓度，优化燃烧效率。
真实案例
华东某垃圾焚烧电厂，原有进口分析仪老化，标气消耗量大、校准频繁，且粉尘环境下故障频发，运维成本高。替换为 ABB EL3040（02402893521100）后，利用内置调节池自动校准，年标气采购量从 30 瓶降至 3 瓶，节省 90% 耗材成本。IP65 防护设计有效抵御粉尘与腐蚀性烟气，设备连续运行 18 个月无故障，烟气排放数据实时精准上传，通过环保部门合规核查。
质检管控流程
- 入库核验：核对型号 EL3040 与物料号 02402893521100 一致性，查验原厂合格证
- 外观检测：不锈钢外壳无划痕、变形，接口完好，密封胶条无老化
- 功能测试：通电自检，模拟多组分气体校准，验证测量精度与响应速度
- 通讯测试：4-20mA、Modbus TCP/IP 接口通讯握手，数据传输稳定
- 环境抽检：高低温箱测试 – 10℃~+45℃运行稳定性，IP65 防水防尘测试
- 出货封装：防静电防潮包装，附带质检报告与校准证书，全程可追溯
技术避坑指南
❗ 型号与物料号严格匹配：EL3040 对应 02402893521100，同系列不同物料号配置不同，不可混用❗ 安装环境注意露点：样气露点需比气路温度低 5℃以上，否则需加装冷却器或凝液收集器❗ 防爆区域合规安装：危险区域（1 区 / 2 区）需严格按 ATEX 标准安装，外壳可靠接地❗ 定期检查气路密封：腐蚀性气体环境下，每年检查 PVDF、FPM 材质气路密封件，防止泄漏❗ 校准周期合理设置：内置调节池建议每年用外部标气校准 1 次，确保长期测量精度
