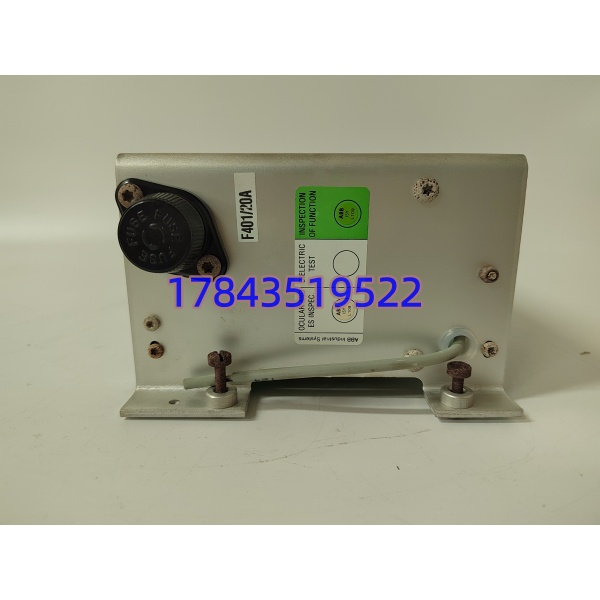

描述
关键技术规格
- 适配系统：UNITROL 5000 / UNITROL 6000 励磁柜
- 触发相序：三相全控桥同步脉冲输出
- 同步采集：机端电压同步采样，支持 50/60Hz 电网自适应
- 驱动负载：大功率晶闸管整流桥
- 保护功能：过流脉冲封锁、欠压闭锁、同步信号丢失故障报警
- 信号隔离：强弱电全光耦隔离，抗电厂强电磁干扰
- 工作供电：24 VDC 控制电源
- 工作温区：0 ℃ ~ +65 ℃ 电控柜工况
- 绝缘耐压：强弱电回路耐压 2500 VAC
- 防护等级：IP20，仅柜内安装
- 典型 MTBF：＞58,000 小时（电厂稳态运行实测）
- 板载接口：同步电压端子、脉冲输出端子、故障诊断指示灯排

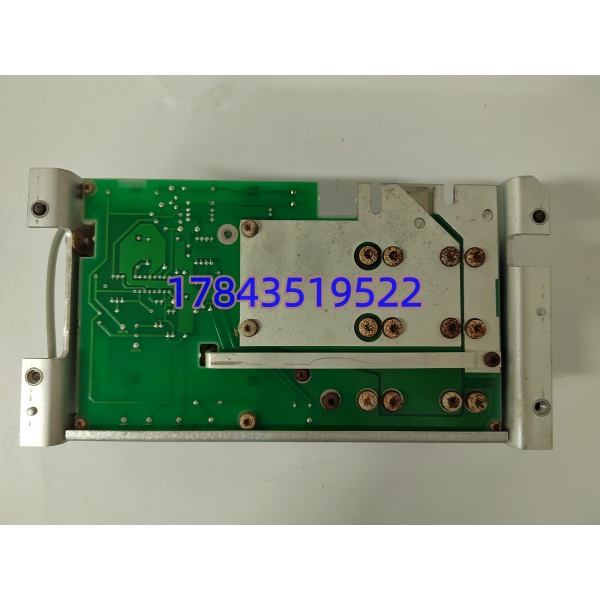

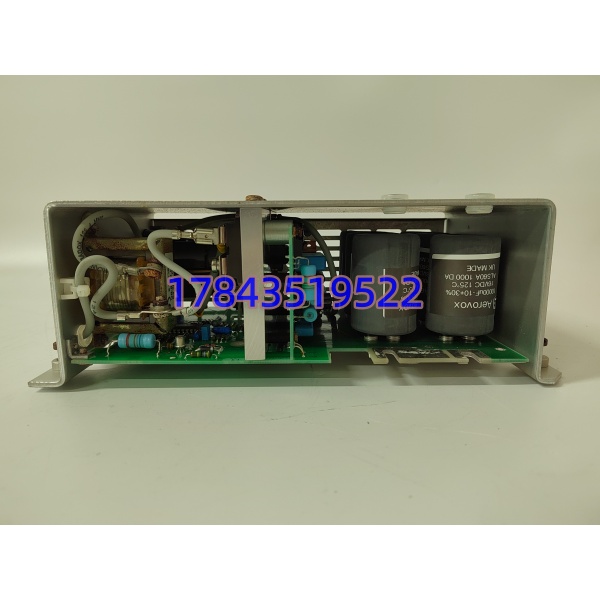

产品深度介绍
火电、水电发电机组励磁系统出现励磁失控、无功波动故障时，这块触发板是排查更换频率最高的核心板件。ABB DSSR122（48990001-NK）是 UNITROL 励磁柜标配可控硅触发单元，接收主控板下发的调节指令，同步采集发电机机端电压，输出精准移相脉冲控制三相整流桥，以此稳定转子励磁电流，维持机组无功功率与机端电压恒定。整套励磁控制逻辑依靠它完成功率驱动环节，内部集成同步采样、移相运算、故障闭锁电路，强弱电用光耦完全隔离，能耐受电厂励磁柜内大功率开关带来的电磁干扰。现场运维对比分体式触发方案，一体化板件减少接线节点，故障点位集中，抢修时仅需单块板件替换，停机检修时长可大幅缩减。客观短板需要提前规划：该板件为励磁系统专用定制板，不通用其他 ABB PLC/DCS 平台；原厂全新订货周期长达数月，项目备件只能依托市场存量；长期高温运行会加速板内电容老化，老旧机组建议每年停机检修时做性能校验。
兼容性与替代选型
- DSSR122 48990001-NK ↔ DSSR122 48990001：✅ 直接替换，NK 后缀仅批次标识，硬件电路、端子定义完全一致，无需修改励磁程序
- DSSR122 → DSSR110：⚠️ 需适配调整，老款触发板同步采样电路不同，移相参数需重新整定，机组需空载试验
- DSSR122 → DSSR200：❌ 绝对不兼容，新一代 UNITROL 平台硬件架构改动，端子、脉冲驱动逻辑不通用⚠️ 选型高频误区：同励磁柜内 DSSR、DSCS、DSTD 外观尺寸相近，DSTD 为信号采集板，不能替代触发板使用，采购前核对励磁柜图纸板件编号。
入库出货全质检流程
- 入库核验：全新件核对 ABB 原厂序列号、出厂合格证；拆机件检查电路板无鼓包电容、无烧蚀线路、无维修飞线，记录出厂批次
- 整机模拟老化测试：搭载 UNITROL 标准测试工装连续通电 24 小时，模拟 50/60Hz 同步电压输入，全区间移相脉冲输出测试，Fluke 万用表校验脉冲幅值、同步相位
- 电气安全检测：500V 摇表测量强弱电回路绝缘＞10 MΩ，模拟过流、失同步工况验证故障闭锁功能
- 信息存档：拍摄板件端子丝印、故障指示灯、物料编码留存存档
- 出库防护：工业防静电真空袋密封，加厚防震纸箱包装，粘贴 QC 合格标签，随货附带纸质测试报告，支持发货前通电视频核验
现场实操避坑指南
- 同步电压接线相序错误三相同步电压相序接反会造成脉冲移相紊乱，机组无功大幅波动，更换前拍照记录原有端子接线顺序。
- 强电磁干扰导致脉冲丢失励磁柜内动力电缆与信号电缆分开走线，屏蔽层单端接地，否则会出现触发板频繁报同步丢失故障。
- 禁止带电插拔板件励磁系统控制回路不支持热插拔，断电后等待电容完全放电再拆装，防止高压击穿板内光耦芯片。
- 板件电容老化隐患运行超 8 年的机组备件，到货后优先检查电解电容有无鼓包漏液，老化电容会造成低负荷励磁不稳。
- 新旧板件参数不一致不同生产批次触发板移相斜率存在微小差异，替换完成后机组空载、带载均需做无功调节试验，确认调压精度达标。
