描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | DSPU131；3BSE000355R1 |
| 适配系统 | ABB Advant OCS / Master 控制系统（MA200） |
| 总线类型 | AT 总线（系统专用高速总线） |
| 电源 | +5V/1.6A、+12V/25mA、-12V/25mA（背板供电） |
| 功耗 | 典型 5W |
| 尺寸 | 334.6 × 121.9 mm（全长卡） |
| 重量 | 约 0.36 kg |
| 工作温度 | -20℃ ~ +70℃（工业级） |
| 抗干扰 | 符合 IEC 61000-6-2 工业环境标准 |
| 产地 | 瑞士 / 瑞典 |
产品深度介绍

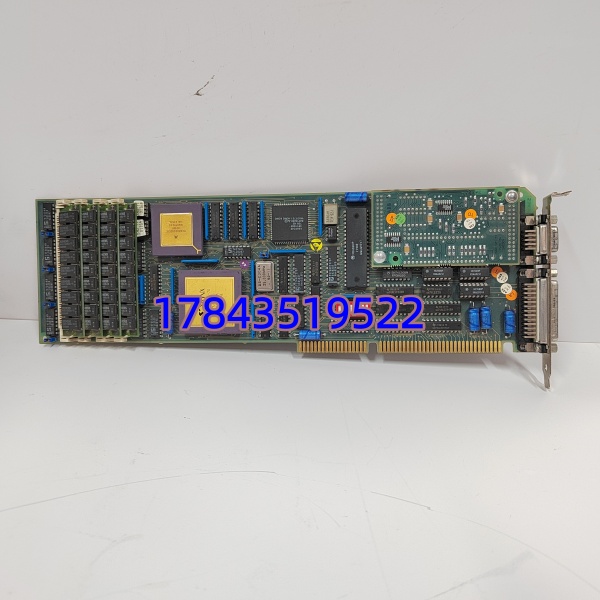

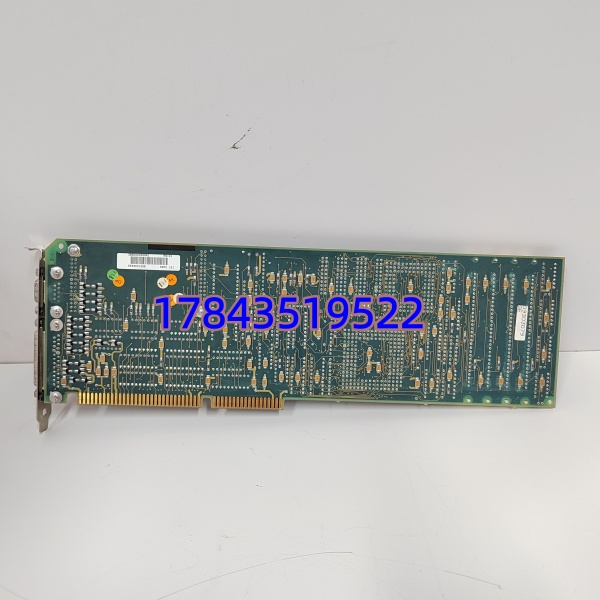

ABB DSPU131（3BSE000355R1） 是 ABB Advant OCS/Master 系统中的核心通讯接口板（MA200），专为工程站（Engineering Station）设计，负责工程站与系统控制器、I/O 站间的高速数据交换、组态下载、实时监控与诊断。
板卡采用原厂工业级 PCB 与加固设计，适配电厂、化工、冶金等强电磁干扰、长期连续运行的严苛工况。作为 AT 总线专用接口，它保障系统高实时性、高可靠性通讯，是系统组态、调试、运维的关键部件。
典型应用场景
- 电力行业 – 火电 / 燃气电站用于 ABB Advant OCS 主控系统，连接工程站与 DCS 控制器，实现机组组态、参数监控、故障诊断与程序下载。
- 石油化工 – 大型过程装置炼化、空分、乙烯装置的 Advant Master 系统，作为工程站接口，支撑工艺优化、回路调试、数据归档。
- 冶金 / 造纸 – 工厂自动化系统冶金轧制线、造纸机控制等 ABB 系统，用于工程站与现场控制站通讯，保障生产连续稳定。
- 老系统维保 – 备件替换与升级替换老旧 / 故障 DSPU131，兼容原机架、接线与软件，无需重新组态，快速恢复系统通讯。
质量检测流程
- 入库核验：核对 ABB 原厂序列号、批次、外观无腐蚀 / 烧痕；官网溯源查询。
- 上电测试：
- 背板供电（±5V/±12V），通电自检，LED 状态正常
- AT 总线通讯测试：与主控单元 / 工程站数据收发正常、无丢包
- 24 小时老化测试：温升正常、通讯稳定、无死机
- 电气安全：绝缘电阻≥20MΩ；抗浪涌 / 静电测试通过。
- 固件兼容：确认适配主流 Advant OCS/Master 固件版本。
- 包装出库：防静电袋密封 + 防震纸箱；附测试报告与质保卡。
现场安装避坑指南
- 插槽与总线匹配
- 必须插入工程站专用 AT 总线插槽，不可插普通 I/O 槽，否则系统不认板、通讯失败。
- 严禁带电插拔
- 背板带 ±12V 高压，带电插拔易击穿板卡芯片、损坏背板线路，必须断电操作。
- 静电防护
- 干燥环境静电强，操作时佩戴防静电手环、在防静电垫作业，避免静电损坏通讯芯片。
- 固件与版本兼容
- 替换前确认板卡硬件版本与系统固件兼容；不同批次 / 版本不可混用，否则通讯异常。
- 接线与接地
- 外部通讯线按原线序对接；接地电阻≤4Ω，减少电磁干扰，保障通讯稳定。
