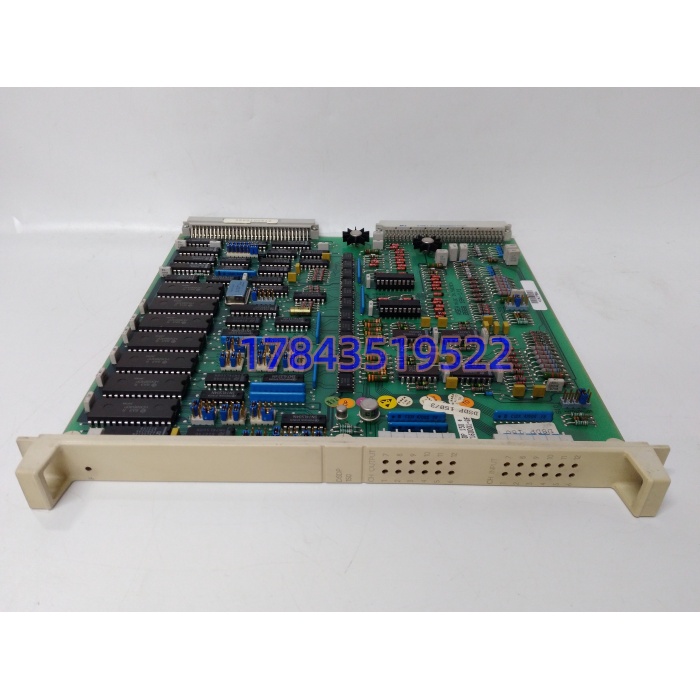

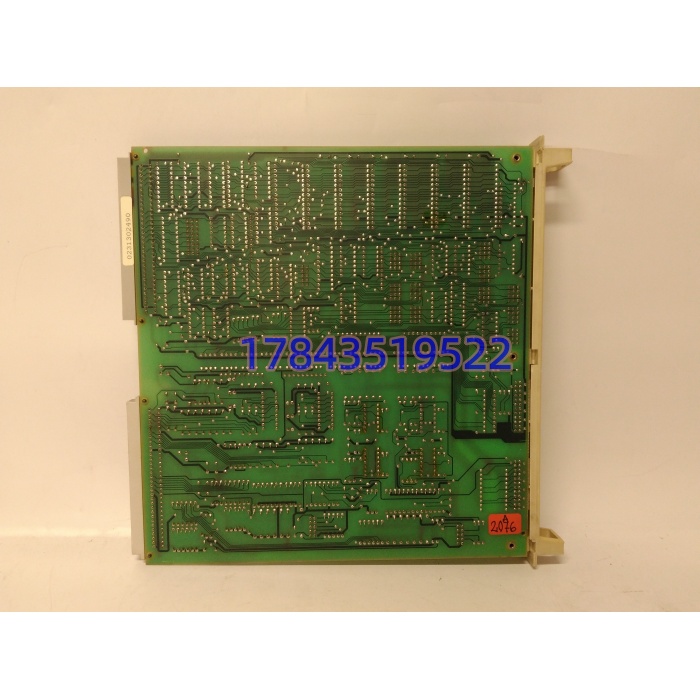

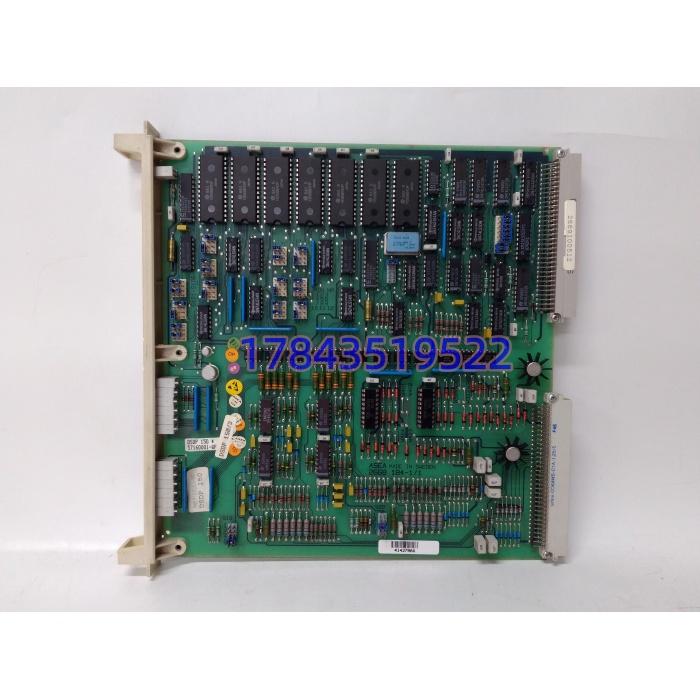

ABB DSDP150 57160001‑GF | 编码器脉冲计数模块
ABB DSDP150 57160001‑GF | 编码器脉冲计数模块 - 图片 2
ABB DSDP150 57160001‑GF | 编码器脉冲计数模块 - 图片 3
ABB DSDP150 57160001‑GF | 编码器脉冲计数模块 - 图片 4

ABB DSDP150 57160001‑GF | 编码器脉冲计数模块

原价为：¥8,767.00。当前价格为：¥6,787.00。

  • 型号：DSDP150，物料编码 57160001‑GF
  • 品牌：ABB
  • 系列：Advant OCS DCS 系统
  • 核心功能：双通道增量编码器信号采集，完成脉冲计数、转速、位置换算，把编码器脉冲转为数字量上传 Advant 控制器，用于转轴位置、转速闭环测量。
  • 产品类型：编码器 / 高速脉冲计数板卡
  • 关键规格：2 路编码器通道、23 位计数分辨率、最大 10kHz 输入频率、适配 Advant OCS 机架。
我要购买
分类：

描述

产品详情

・型号：DSDP150 57160001‑GF・品牌：ABB・系列：Advant OCS

规格参数

  • 适配机架：ABB Advant OCS 机架
  • 通道：2 路增量编码器输入，支持 A/B/Z 相脉冲
  • 计数分辨率：23 位
  • 最大输入脉冲频率：10kHz
  • 信号电平：5V‑24V 编码器信号兼容
  • 整机功耗：约 5W
  • 系统供电：机架背板 24VDC 供电
  • 面板指示：LED 状态灯，显示通道、故障状态
  • 工作温度：‑20℃ ~ +60℃，机柜无凝露
  • 存储温度：‑40℃ ~ +85℃
  • 防护等级：IP20，仅限控制柜内部
  • 安装方式：板卡插槽直插安装
  • 产地：瑞典
  • 固件约束：固件版本必须匹配 Advant OCS 控制器版本，以原厂手册为准

产品介绍

DSDP150 57160001‑GF 是 Advant OCS 老 DCS 平台专用编码器计数板卡，接收现场增量编码器 A/B/Z 相脉冲，硬件完成计数，输出位置、转速数据给控制器，多用于大型机组转轴转速、位移测量。坦白讲，属于 Advant 老平台专用板，不能直接移植到 800xA。我在现场遇到过同型号不同硬件版本，板卡可以插入机架，但老版本固件不兼容新版控制器，通道读数乱跳。整套 Advant OCS 早已停止迭代，大量电力、冶金老设备没有改造预算，依靠拆机库存备件做故障抢修。



应用场景与行业案例

板卡故障，对应两路编码器全部丢失，转速、位置数据无效，机组保护、闭环调节失去测量依据，会触发联锁降负荷甚至停机。

‑ 火电厂老机组：汽轮机、辅机转轴转速测量，编码器信号接入 Advant OCS 系统。‑ 冶金生产线：轧机辊缝、转速采集，存量 Advant 平台，现场接线改动成本高。‑ 造纸生产线：传动辊位置、速度闭环测量，不允许随意更换控制系统。‑ 化工大型机组：压缩机转速监控，参与机组联锁保护逻辑。

真实案例：某钢厂 Advant OCS 系统 DSDP150 硬件故障，轧机主传动转速测点全部无效，系统触发保护停机。仓库存有 DSDP150 备件，但硬件修订版本不一致。上机后板卡无报错，但是转速读数跳变失真，无法投入闭环。等待同版本备件到货耗时 5 天，整条轧线停机。事后仓库台账登记板卡硬件修订版本，备注固件匹配要求。
