描述
关键技术规格
| 参数项 | 规格 |
|---|---|
| 型号 | DSAO120，57120001-EY |
| 通道数 | 8 路独立模拟输出 |
| 输出范围 | ±10V 或 ±20mA（软件配置） |
| 分辨率 | 12 位（含符号位） |
| 精度 | ±0.05% 满量程 |
| 负载能力 | 电流≤750Ω；电压≥1kΩ |
| 工作电压 | 24V DC（10–30V DC 宽压） |
| 工作温度 | -20°C ~ +60°C |
| 响应时间 | ≤1ms |
| 尺寸 | 约 250×245×20mm |
| 重量 | 约 0.46kg |
| 适配系统 | ABB Advant Controller 400、AC800M（S100 I/O） |
产品深度介绍

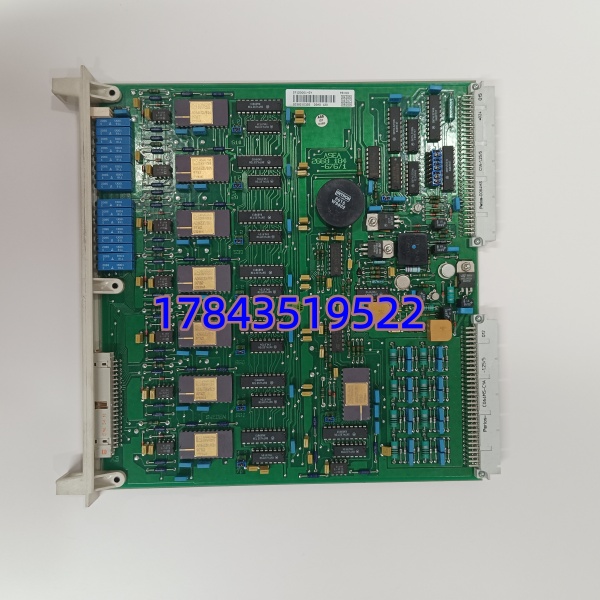

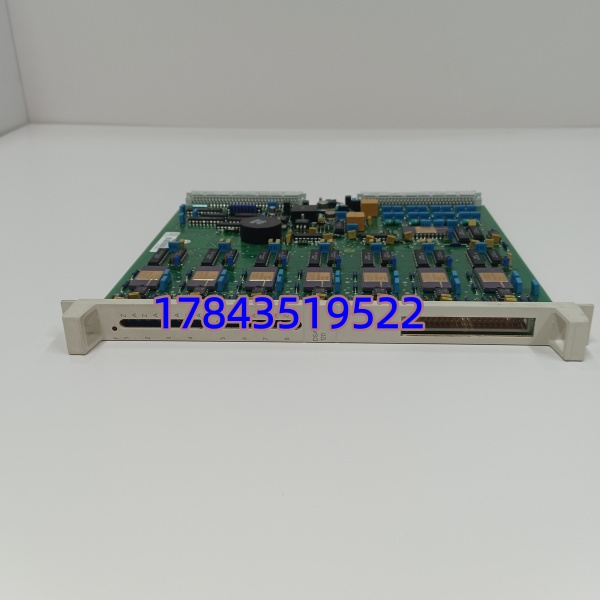

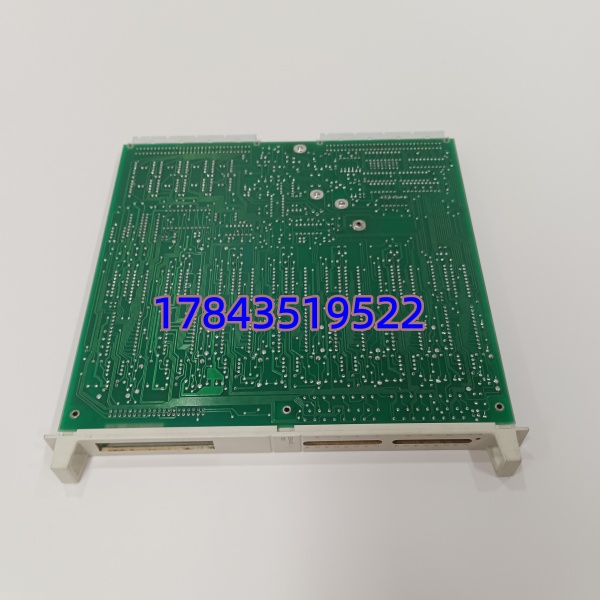

ABB DSAO120（57120001-EY）是 ABB Advant OCS 系统配套的 8 通道模拟量输出模块，属于 S100 I/O 家族核心备件。它把控制器下发的数字量，转换成工业标准的 ±10V 或 ±20mA 模拟信号，用于精准控制现场执行器。
该模块每通道独立隔离，抗干扰强，12 位分辨率与 ±0.05% 精度，适合温度、压力、流量等闭环控制。24V 直流供电，宽温运行，机架式安装，直接适配 AC800M 与 Advant 400 系列 DCS，长期用于电力、化工等连续流程工业。
应用场景与行业案例
流程工业里，DCS 需连续控制调节阀开度、变频器转速等模拟设备；普通模块易漂移、精度差，导致工艺波动、能耗偏高，甚至触发联锁停机。DSAO120 以高稳定性与高精度，成为关键控制回路首选 AO 卡。
典型应用场景
- 火力发电 — 锅炉给水阀、蒸汽温度控制，±20mA 信号驱动调节阀，稳定主蒸汽参数。
- 石油化工 — 精馏塔液位 / 温度控制，8 通道同时控制多组调节阀，保障分离精度。
- 冶金行业 — 加热炉温度与燃气流量调节，高温强干扰环境下长期稳定输出。
- 水泥建材 — 窑炉转速、喂料量控制，模拟信号驱动变频器，平滑调速。
- 水处理 — 加药泵频率、pH 调节，4–20mA 信号精准控制药剂投加量。
真实案例华北某石化芳烃装置原用旧款 AO 模块，夏季高温时输出漂移达 ±1.5%，精馏塔温差波动大，产品纯度不稳，每月减产约 200 吨。2025 年 11 月更换为 DSAO120（57120001-EY），8 通道全部投用，±20mA 输出精度稳定在 ±0.05%，温差波动显著收窄，纯度达标率 100%，月增产约 180 吨，3 个月收回改造成本。后续全厂同工况回路统一升级此型号。
