描述
关键技术规格
- 型号: DO820
- 订货号: 3BSE008514R1
- 通道数量: 16 路数字量输出
- 输出类型: 机械继电器触点输出
- 单路触点容量: 230V AC / 5A，30V DC / 5A
- 隔离方式: 通道与总线电气隔离
- 响应时间: 典型值 8 ms
- 供电来源: S800 背板总线供电
- 模块功耗: 最大 3.2 W
- 工作温度: -25 °C ~ +70 °C
- 防护等级: IP20
- 安装方式: 适配 LDGRB-01 等 S800 标准背板
- 运行特性: 支持热插拔、模块在线诊断
产品深度介绍

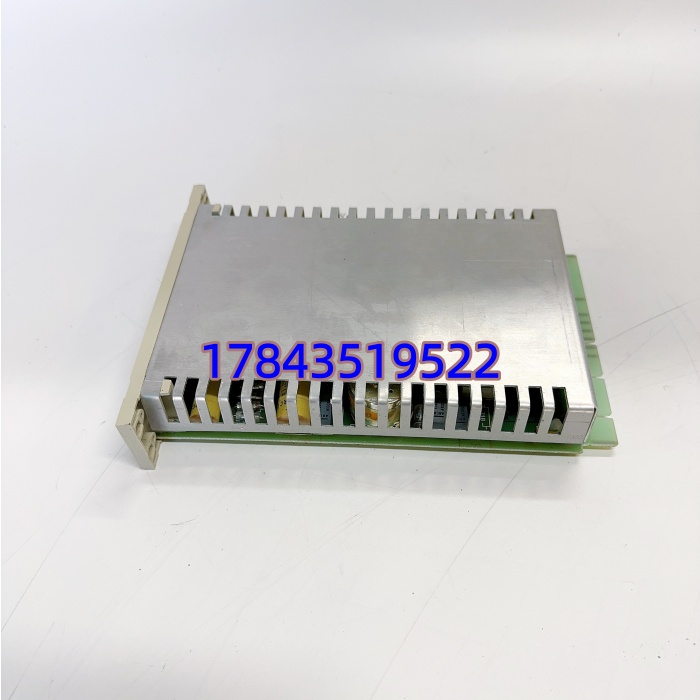

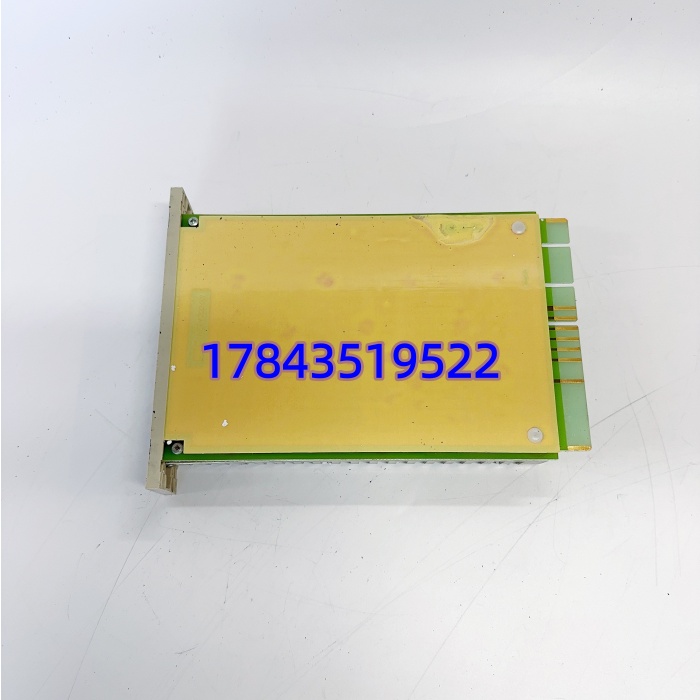

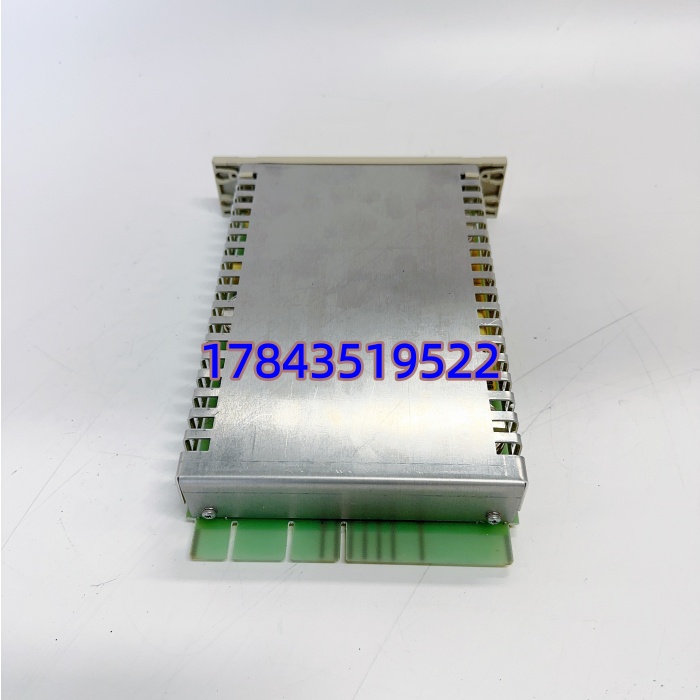

ABB DO820（3BSE008514R1）是 S800 I/O 系统配套的数字量输出模块，适配 AC800M、800xA 整套控制系统。模块集成 16 路独立继电器输出通道，可直接驱动阀门、接触器、指示灯、小型电机等现场设备。
通道具备电气隔离设计，能阻挡现场干扰反向侵入控制系统。模块支持热插拔，在线更换不会影响机架内其他模块正常工作，适合连续生产工况。自带完善的故障诊断功能，可在上位系统查看通道状态、触点异常等信息，方便日常巡检与故障排查。
应用场景与行业案例
工程痛点
流程工业现场存在大量开关型执行设备，普通输出模块带载能力弱、抗干扰差，容易出现触点粘连、误动作，直接影响工艺安全与生产连续性。
典型应用场景
- 石油化工：控制切断阀、电磁阀、泵类启停，依靠继电器隔离保障系统安全。
- 火力发电：辅机接触器、报警指示灯、风门挡板驱动，适配电厂强电磁环境。
- 水处理：加药泵、排污阀、搅拌器开关控制，满足户外及潮湿环境使用要求。
- 精细化工：车间联锁回路、安全阀门控制，依靠触点隔离提升系统稳定性。
真实案例
某炼化装置原有老旧输出模块频繁出现触点接触不良，阀门动作滞后，班组每周都要现场检修。更换 DO820 模块后，依托继电器隔离与稳定触点性能，现场误动作问题彻底解决。模块运行一年多无故障，减少人工巡检与停机检修频次，有效降低运维成本。
核心卖点与差异化
- 大负载触点设计：单路支持 5A 电流，可直接驱动多数现场接触器与阀门，无需额外转接。
- 电气隔离防护：通道与系统总线相互隔离，抵御现场浪涌与电磁干扰。
- 支持热插拔：不停机即可更换模块，减少生产中断时长。
- 在线诊断功能：上位系统可读取通道运行状态，快速定位故障点位。
- 宽温稳定运行：-25 °C ~ +70 °C 工作区间，适配控制柜高低温环境。
