描述
产品详情
・型号：CSA463AE・品牌：ABB・系列：UNITROL 同步发电机励磁系统
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 型号代码 | CSA463AE |
| 物料编号 | HIEE400103R0001 |
| 适配装置 | ABB UNITROL 系列静态励磁调节器 |
| 核心功能 | 闭环励磁调节、晶闸管触发脉冲输出、故障诊断采集 |
| 信号类型 | 交流采样模拟信号、脉冲触发信号、状态开关量 |
| 供电方式 | 机架背板内部供电 |
| 控制对象 | 三相晶闸管整流桥 |
| 工作温度 | 0℃ ~ +60℃ |
| 安装形式 | 标准机架插板式安装 |
| 防护等级 | IP20（控制柜内使用） |
| 电磁标准 | 满足电厂工业电磁兼容要求 |
| 典型负载场景 | 汽轮发电机、水轮发电机励磁单元 |
| MTBF 参考 | 恒温洁净柜内工况大于 55000 小时（原厂样本参考） |
产品介绍

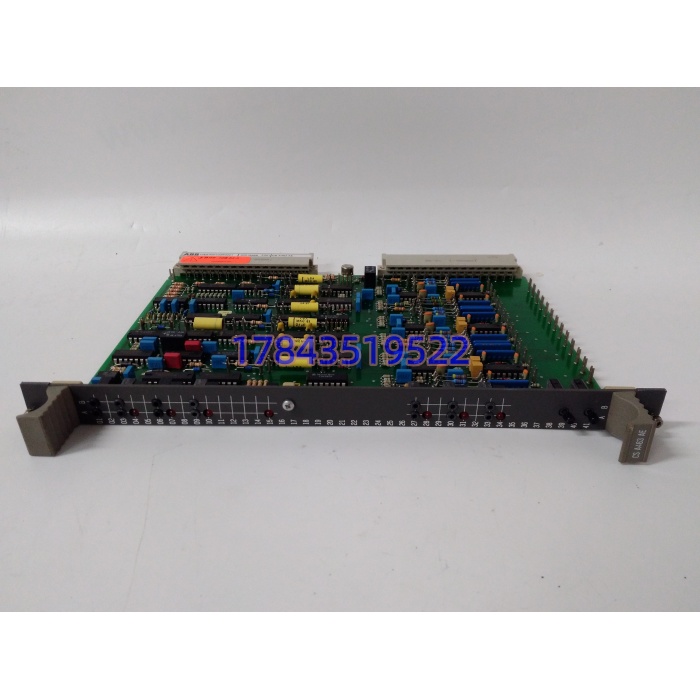

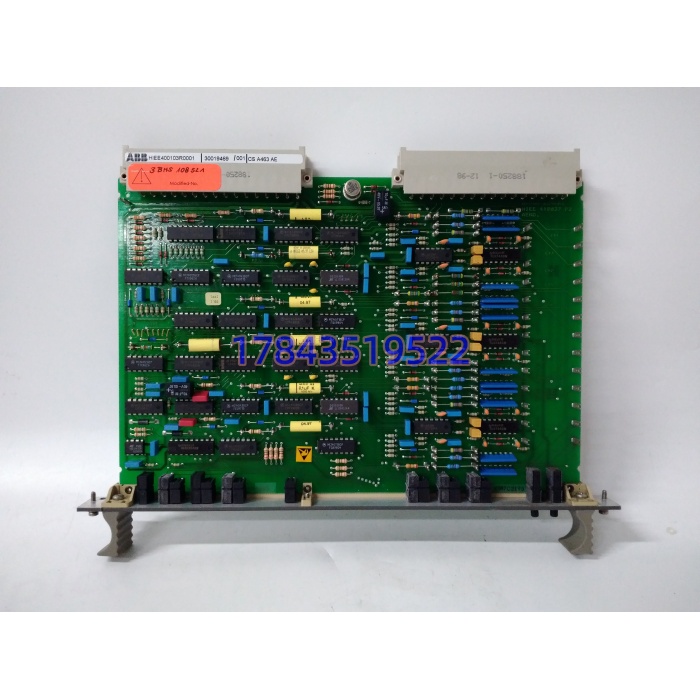

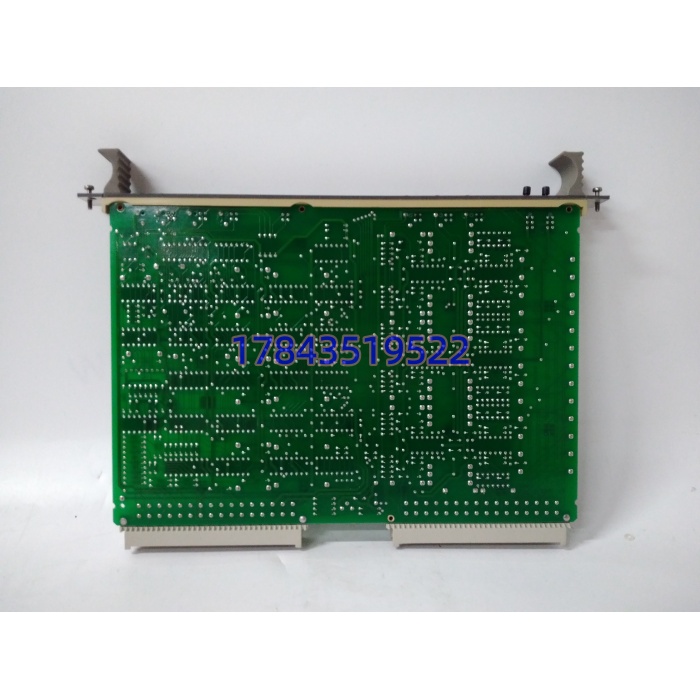

ABB CSA463AE（HIEE400103R0001）是 UNITROL 励磁系统核心控制板卡，作为励磁调节器底层运算与脉冲输出单元，接收电压、电流采样信号，运算生成触发脉冲控制整流晶闸管，持续调节发电机励磁电流。
坦白讲，电厂励磁系统卡件故障大多表现为励磁波动、失磁报警、无法建压。这块板一旦通道异常，直接影响发电机无功调节能力。市面上通用工控板无法替代，第三方仿制板脉冲时序精度不足，并网运行容易产生谐波扰动。同编码原位替换，不需要修改励磁整定参数，大幅减少并网前调试工作量。
应用场景与行业案例
痛点切入：发电机励磁系统故障会造成机组电压失控、失磁保护动作、机组解列停机；励磁柜常年运行，粉尘、高温容易造成电路板元器件老化；励磁系统属于机组核心保护控制单元，检修窗口期短，选型错误会延误并网。
典型场景
- 火电行业：汽轮发电机组 ABB UNITROL 静态励磁装置，维持机端电压稳定，实现无功调节。
- 水电行业：水轮发电机组励磁控制柜，应对负荷频繁波动工况。
- 自备电厂：钢铁、化工企业自备同步发电机励磁控制系统。
- 生物质电站：中小型汽轮发电机励磁调节单元。
真实案例去年在一家自备热电厂抢修，1# 汽轮发电机频繁出现励磁电流大幅摆动，调节器多次报脉冲故障。现场排查晶闸管、同步采样回路无异常，最终锁定 CSA463AE 控制板信号调理电路老化。更换 HIEE400103R0001 原装板卡，上电载入原有励磁参数，完成空载建压试验后顺利并网。当时备选过非同款兼容板，空载试验正常，一带负荷就出现电压振荡，只能换回原厂同型号备件。
