描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | CP800 |
| 处理器 | 双 ColdFire 32 位，256 MHz（与 HPC800 共享） |
| 内存 | RAM 64 MB，ROM 4 MB |
| 电源 | 24 V DC ±10%（系统总线供电） |
| 功耗 | 约 10 W（典型值） |
| 通信接口 | 1×PN800（10/100 Mbps 以太网）、1× 串口 |
| 支持协议 | Profibus、Modbus、PROFINET、Ethernet/IP |
| 工作温度 | 0°C ~ +70°C |
| 存储温度 | -20°C ~ +70°C |
| 尺寸（宽 × 高 × 深） | 170 mm × 104 mm × 74 mm |
| 重量 | 约 0.99 kg |
| 认证 | CE、UL、CSA |
产品深度介绍

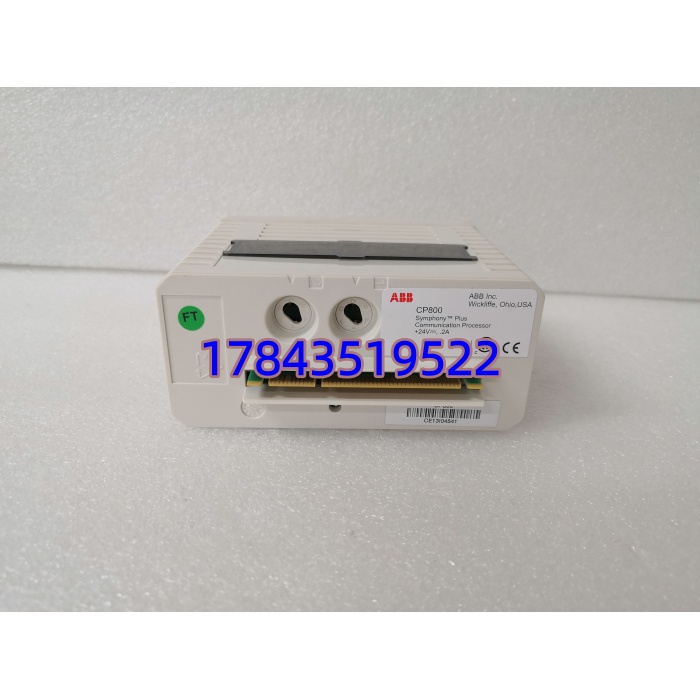

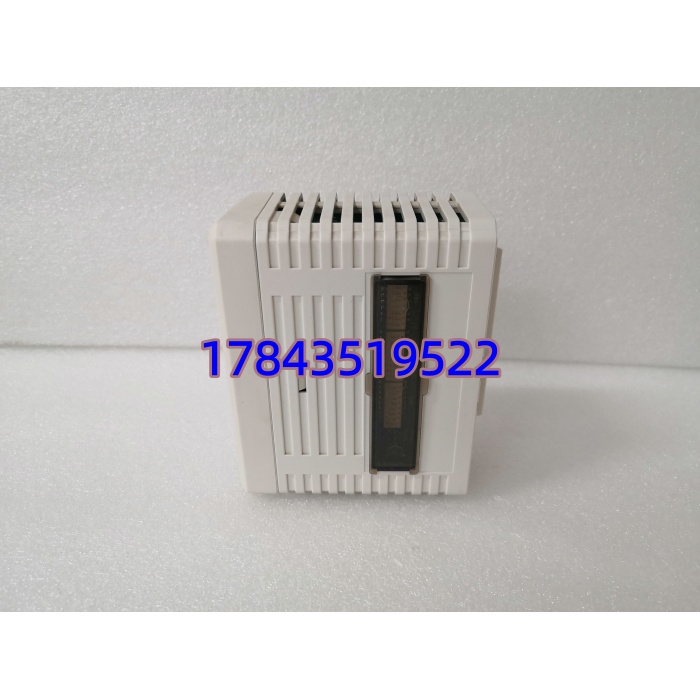

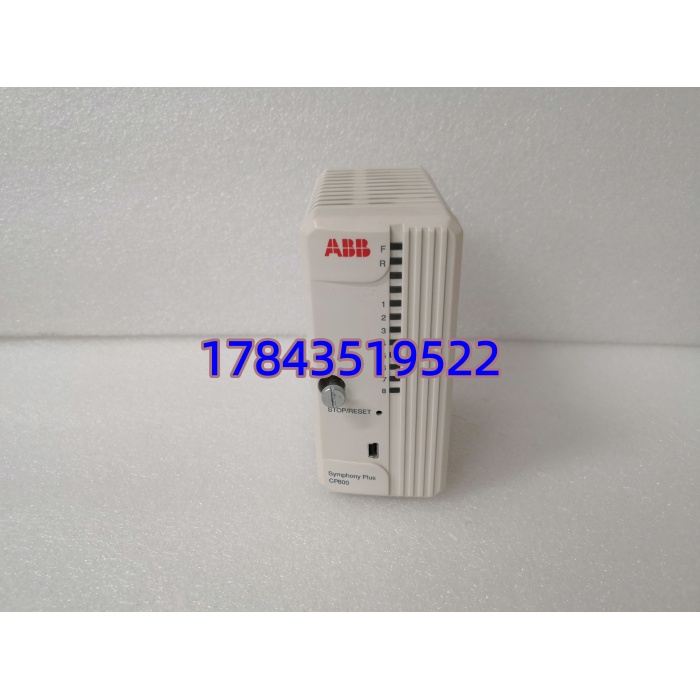

ABB CP800 是 Symphony Plus 系统 HPC800 控制器的专用通信处理器，作为控制层与工厂网络的核心网关，负责数据处理、协议转换与冗余通信管理ABB Group。
- 双处理器架构：双 ColdFire 256MHz 处理器分担实时任务，确保高吞吐与低延迟；
- 多协议兼容：原生支持 PN800、Modbus、Profibus 等，无缝对接 DCS、PLC、SCADA；
- 冗余通信：支持双网冗余，链路故障自动切换，保障数据连续；
- 总线供电：24VDC 由 HPC800 机架总线供给，无需额外电源，简化布线。
典型应用场景
- 电力（火电 / 核电）：Symphony Plus DCS 系统 HPC800 控制器通信网关，连接操作员站、历史站与第三方 PLC；
- 油气化工：大型装置过程控制，实现 DCS 与现场仪表、分析设备的数据交互；
- 水处理 / 造纸：工厂级网络整合，连接多区域控制单元与中央监控系统；
- 冶金 / 水泥：高温、高粉尘环境下的稳定通信，保障关键数据上传与指令下发。
核心卖点与选型要点
- 原厂适配：专为 HPC800 设计，即插即用、无需额外组态，兼容性 100%ABB Group；
- 高可靠：工业级温度 0~70°C，金属外壳散热，MTBF>50 万小时；
- 协议全：覆盖主流工业协议，减少中间转换设备，降低成本；
- 冗余支持：双网冗余配置，关键场景零数据丢失；
- 注意：仅适配HPC800 控制器，不可用于 AC800M 或其他 ABB 系列。
替换与兼容
- 直接替换：CP800 为 平台标准配置，无替代型号，必须原装；
- 机架兼容：适配 全系列机架（-10、-20 等）；
- 不可替代：第三方模块无法兼容 PN800 协议，会导致数据中断或丢失。
质量检测流程
- 外观核验：无划痕、变形，金手指完好，序列号与原厂一致；
- 上电测试：总线供电 24VDC，功耗≤10W，OK 灯常亮；
- 通信测试：PN800 网口连接上位机，数据收发正常、无丢包；
- 协议验证：Modbus/Profibus 协议通讯稳定，参数读写正常；
- 包装出库：防静电袋 + 原厂盒，附测试报告、合格证与序列号。
