描述
产品深度介绍

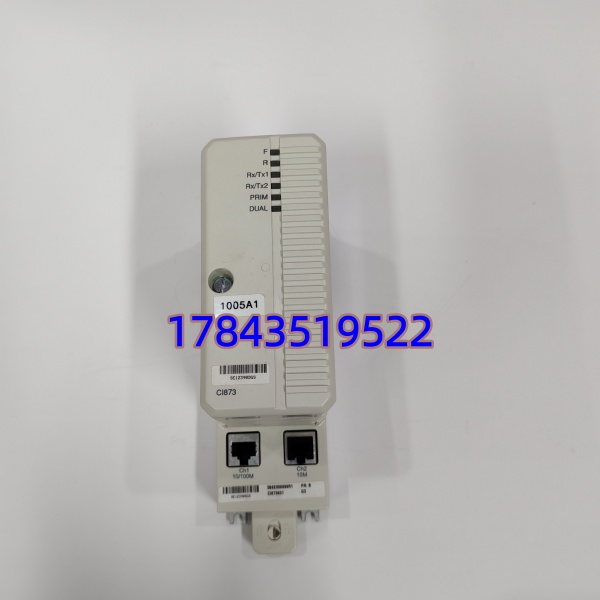

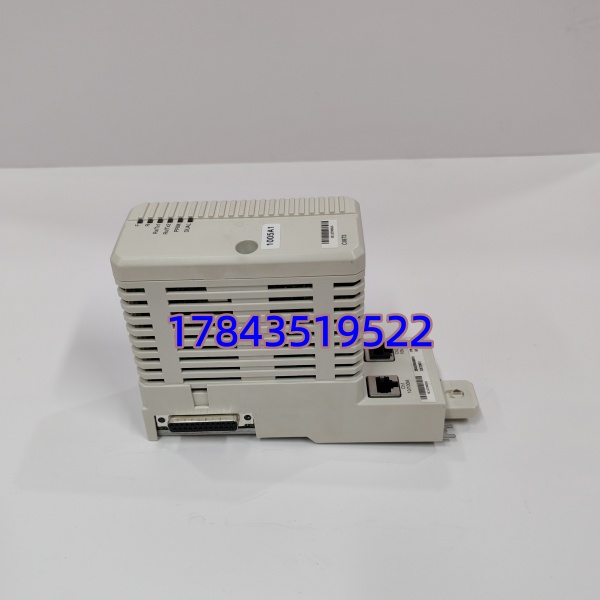

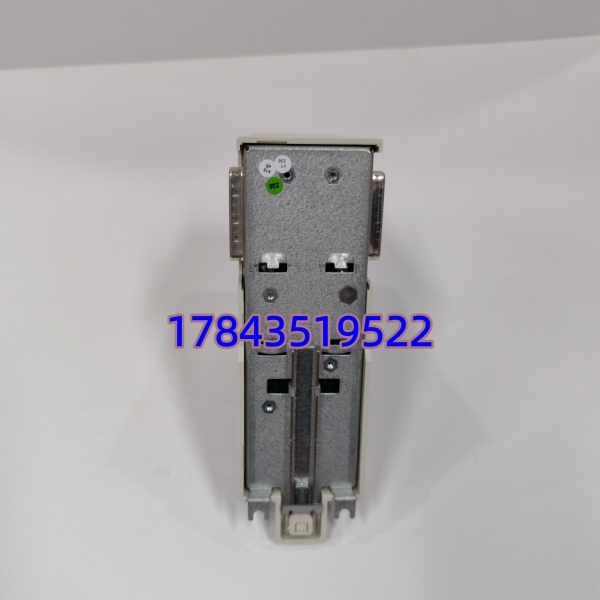

ABB CI873K01（3BSE058899R1）是 AC 800M 控制器专用的EtherNet/IP 通讯模块，用于在 System 800xA 架构下连接 PLC、远程 I/O、变频器、HMI 等设备。模块自带双 RJ45 端口，支持 10/100Mbps 自适应，可做主站或从站，实现实时、确定性数据交互。
具备在线诊断与冗余能力，支持热插拔，方便不停机维护。广泛用于汽车、食品、化工、冶金等对通讯实时性和稳定性要求高的场景。
关键技术规格
- 型号：CI873K01（3BSE058899R1）
- 通讯协议：EtherNet/IP、DeviceNet
- 接口：双 RJ45（10/100Mbps 自适应）
- 运行模式：主站 / 从站可配置
- 供电：背板 5V 供电，≤8W
- 工作温度：-20°C ~ +60°C
- 尺寸（高 × 宽 × 深）：186×59×127.5mmABB Group
- 重量：约 0.7kgABB Group
- 特性：支持热插拔、模块冗余、在线诊断
技术避坑指南
-
固件版本不匹配
- 风险：新模块固件过高，导致与旧版 AC800M 通讯异常
- 避坑：更换前读取原模块固件；采购时确认兼容版本范围
- 案例：现场新模块固件 V5.1 连 V4.2 控制器，通讯中断，降级后恢复
-
IP 地址冲突
- 风险：同网内多模块 IP 重复，导致网络风暴、丢包严重
- 避坑：更换前记录旧 IP；新模块上电前设为临时 IP，避免冲突
- 提醒：双网口可设不同网段，不要混用同一 IP
-
网线与端口配置错误
- 风险：用普通网线做冗余环网，或端口速率 / 双工不匹配
- 避坑：关键链路用工业屏蔽网线；交换机端口设为自动协商
- 警示：曾有用户用普通网线跑高速 EtherNet/IP，频繁丢包致停机
-
忽视 ESD 防护
- 风险：静电击穿网口或芯片，模块报废
- 避坑：拆装全程戴防静电手环，在防静电垫上操作
- 经验：干燥季节最易出问题，务必规范操作
常见问题解答（FAQ）
Q1：CI873K01 支持热插拔吗？
A：支持。在 AC800M 冗余或单机系统中均可带电插拔，不影响控制器运行；但插拔后建议在软件中扫描硬件，确保模块被正确识别。
Q2：可以直接替换旧型号 CI873 吗？
A：硬件兼容、可直接安装，但需核对固件版本与网络配置。CI873K01 为升级款，双网口设计，替换后建议重新下载通讯配置并测试冗余切换。
Q3：质保多久？出现故障如何处理？
A：提供 12 个月质保（非人为损坏）。质保覆盖硬件故障与功能异常；进水、摔落、静电损坏等不在范围内。售后可远程协助诊断，1 年内非人为故障可换货。
Q4：双网口怎么用？支持环网冗余吗？
A：两个 RJ45 口可独立配置，常用于：① 一网接现场设备、一网接上位机；② 冗余网络（需交换机支持）。模块本身支持模块冗余，不支持线路环网冗余。
Q5：适配哪些 ABB 控制器？
A：专为 AC 800M 系列设计，兼容 PM864、PM866、PM890 等 CPU，可在 System 800xA 5.1 及以上版本运行ABB Group。
