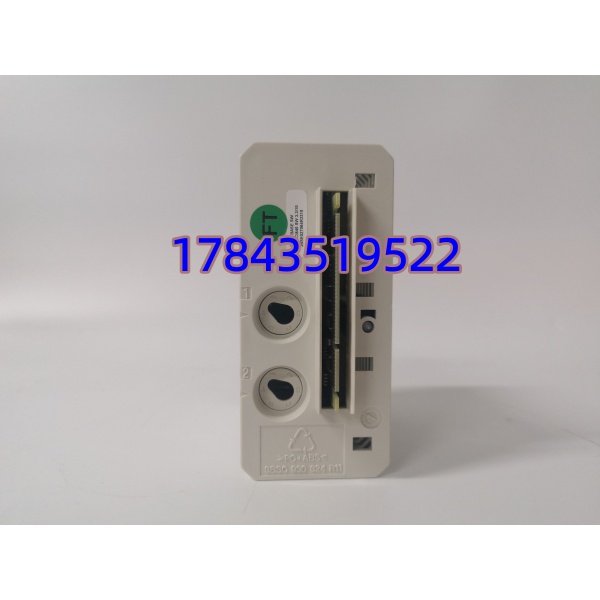

描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料号 | CI840A 3BSE041882R1，替代老款 3BSE022457R1 CI840 |
| 总线协议 | PROFIBUS DP-V1 主站，兼容 DP-V0，最高波特率 12 Mbps |
| 冗余能力 | 双 CI840A 搭配 TU846 底座实现 1+1 模块冗余，单卡无线路冗余 |
| 配套端子底座 | TU847（非冗余单总线）、TU846（冗余双总线） |
| 特色功能 | HART 透传、在线热插拔、在线组态 HCR、事件序列 SOE 采集、回路诊断 |
| 挂载能力 | 单路 DP 总线最多挂载 124 台 DP 从站（S800 I/O、变频器、智能仪表） |
| 背板总线 | AC800M ModuleBus 高速背板总线 |
| 供电规格 | 控制器背板 24 VDC 取电，单卡典型功耗 3.2 W |
| 物理尺寸 | 59 mm 宽 × 185 mm 高 × 127.5 mm 深，净重 0.34 kg（不含底座） |
| 工作温度 | 0 ℃ ~ +55 ℃ 密闭控制柜，垂直安装上限 40 ℃ |
| 存储温湿度 | -40 ℃ ~ +70 ℃，5%~95% RH 无凝露 |
| 防护等级 | IP20（仅限机柜内部安装） |
| 硬件诊断 | RUN/ERR/BUS 多路状态 LED，总线短路、从站失联、冗余异常告警 |
| 兼容控制器 | PM856A、PM857、PM861、PM865、PM895 全系列 AC800M 主控 |
| 认证标准 | CE、UL、RoHS、IEC61010 工业电气安全 |
产品深度介绍

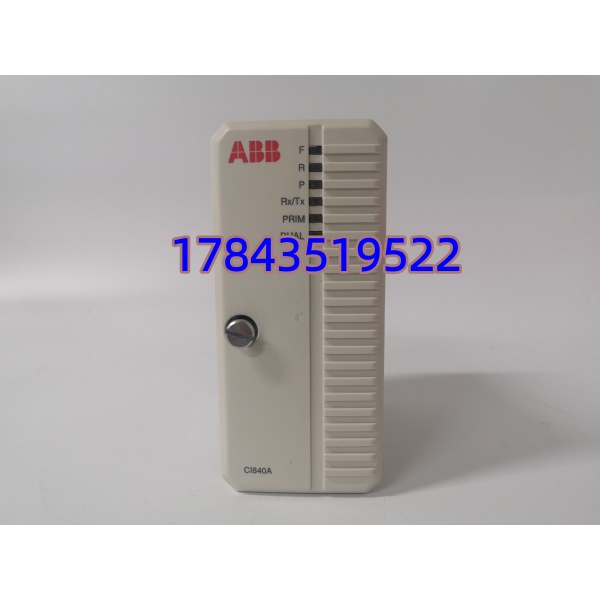

ABB CI840A 3BSE041882R1 是 System800xA 平台 AC800M 控制器标准 PROFIBUS DP-V1 主站通讯卡，专门用于对接分布式 S800 远程 I/O、ABB 变频器、第三方 DP 智能变送器与阀门定位器ABB。模块相比初代 CI840 升级硬件电路，原生支持 HART 信号透传，上位 800xA 软件可直接读取 4-20mA 智能仪表量程、故障诊断、校准记录，无需额外配置 HART 网关；支持 HCR 在线组态，新增、移除 DP 从站无需停机重启控制器，大幅降低工艺停机频次。支持 1+1 双模块冗余架构，两块 CI840A 搭配 TU846 冗余底座组成热备总线通道，单卡硬件故障时毫秒级切换，不中断现场 I/O 数据采集；具备在线热插拔特性，故障通讯卡可短时更换，整套 DCS 连续运行不中断，是化工、电厂连续生产装置扩容、老旧通讯卡替换主流备件。
应用场景与行业案例
现场工程痛点石化、电厂在用 AC800M 系统原配 CI840 长期运行后，出现 DP 总线通讯闪断、HART 仪表无诊断数据、从站周期性离线；通讯卡故障会导致整套远程 I/O 点位画面无数据，调节回路切手动，高温高压工艺存在波动、联锁失效风险。原厂海外订货周期 5~8 周，现货 CI840A 可利用月度短时检修窗口更换。
典型应用场景
- 石油炼化 – 催化、加氢装置 800xA DCS 系统装置分布式 S800 I/O、HART 压力温度变送器、变频泵 DP 总线集中挂载，冗余架构保障连续生产数据不中断。
- 火力发电厂 – 锅炉、汽机辅控系统炉膛测点远程 I/O、引风机 / 给水泵变频器、炉膛智能火焰检测器 DP 通讯，SOE 时序记录满足电网安监核查。
- 水处理大型污水厂 – 多分区远程加药、曝气自控系统厂区分散 S800 I/O 分站组网，HART 水质仪表远程诊断，在线扩容无需停机。
- 精细化工 / 制药 – 间歇反应釜无菌生产线釜体温控 I/O、防爆智能调节阀总线采集，完整仪表审计日志满足 GMP 药监要求。
- 冶金矿山 – 高炉、皮带运输成套自动化系统高温粉尘车间 DP 长距离布线，总线隔离电路抑制大功率电机电磁干扰，数值无跳变。
真实现场案例山东某 300MW 自备电厂 2025 年年度校验，#2 锅炉 AC800M 机架单块 CI840 总线频繁报从站失联，大量炉膛温度、风机点位画面间歇性空白，无冗余保护存在机组调节失控风险。原厂 CI840A 交货周期 45 天，机组无法长期带病运行。电气运维采购现货 3BSE041882R1，3 天送达机柜间。利用夜间 3 小时停机窗口更换：停机前完整导出 DP 总线组态、从站地址、HART 参数，拍照记录 TU846 底座总线接线顺序，新卡复刻全部总线配置。上电后背板自动识别通讯模块，DP 总线所有 I/O、变频器、HART 仪表一次性上线，冗余切换功能正常。投运至今 10 个月，无通讯闪断、无仪表诊断丢失，整套锅炉调节回路运行稳定。
