ABB CI810B 现货 全新原装 | AC800M 总线模块

描述

关键技术规格

产品深度介绍

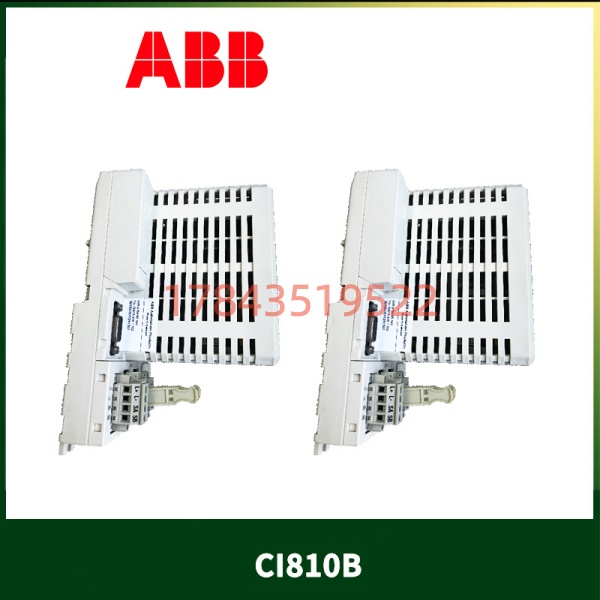

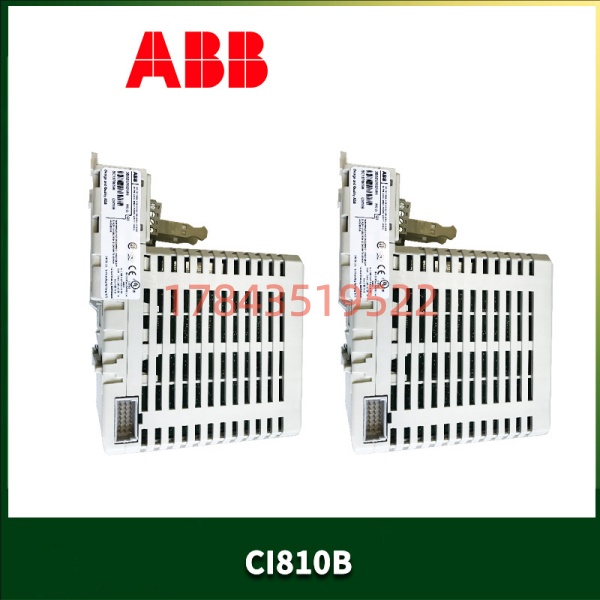

ABB CI810B 是 AC800M 控制系统中专门用于 Profibus DP 现场总线通信的接口模块。它作为控制器与下层 Profibus DP 网络设备（如变频器、远程I/O、传感器等）之间的桥梁，是实现分布式控制架构的关键组件。

这块模块的核心价值在于其稳定性和高集成度。它将复杂的 Profibus DP 协议处理集成在一块紧凑的模块中，用户只需在 Control Builder 软件中进行简单组态，即可快速建立大规模的网络通讯。对于已有大量 Profibus DP 设备的工厂进行系统升级或扩展，CI810B 是维持现有投资、降低改造风险的最优选择。

应用场景与工程痛点

现场总线模块，比如CI810B，是控制系统的“神经末梢”。它的工作不起眼，但一出问题，轻则几个阀门不动，重则整个工段失联。我见过最头疼的情况是，DP网络时通时断，像“鬼打墙”，一会儿好一会儿坏，查线查了三天，最后发现是这块通讯模块的某个端口芯片老化，在高温下性能不稳。

典型应用场景：

1. 连接分布式远程I/O站

   这是最普遍的用法。主控室放AC800M控制器，通过CI810B作DP主站，连接分散在车间各处的S200/S400 I/O站。省掉了成千上万根从控制柜拉到现场的电缆，这是实打实的成本节约。

2. 与第三方智能设备通讯

   生产线不可能全是ABB自家设备。比如，要用西门子的变频器、伦茨的伺服、E+H的流量计。它们大多都提供Profibus DP接口。CI810B作为主站，能把它们的数据都“抓”到DCS里，实现集中监控，打破信息孤岛。

3. 作为从站接入更高级别网络

   在某些大型项目中，AC800M可能作为某个子系统的控制器。这时，可以将CI810B配置为DP从站，接入上一级西门子S7-400或PCS7的Profibus DP网络，实现多品牌系统间的数据交换。

4. 老旧系统改造与升级

   很多老厂的原生系统是西门子S7-300/400，现场布满了Profibus DP网络。进行DCS升级时，为了利旧，可以保留整个DP网络。新的AC800M通过接入，平滑替代原来的S7-300主站，改造风险最低，停机时间最短。

5. 设备层的快速数据采集

   对于速度要求不极高、但数据点很多的场景，比如包装机、装配线，用连接几十个光电开关、气阀和电机启动器，比每个点都拉回主站更经济，编程和布线也简单。

技术避坑指南

搞现场总线的老师傅都知道，三分硬件，七分调试。本身很皮实，但网络环境千变万化。下面这几个坑，是我调试Profibus网络十多年总结的，你照着做，能少走很多弯路。

1. 固件版本与软件兼容性（头号大坑！）

• 坑在哪：你兴冲冲买来新模块，插上机架，Control Builder里死活找不到，或者能找到但报“版本不兼容”。原因是你控制器（如PM861）的固件是V2.1，而模块的硬件版本或内置固件需要V2.3或以上才能支持。
• 怎么避：
  1. 停机前，务必！务必！记录下你现有CI810模块的完整硬件标识和固件版本（在Control Builder的硬件树里能看到）。
  2. 采购时，，让供应商帮你确认兼容性。有多个硬件版本（H1， H2等），对应不同的最低固件要求。
  3. 最稳妥的办法，是让供应商用与你现场同版本的Control Builder和控制器固件进行测试。
• 实话实说：我就遇到过，客户买了块“全新”的，结果是因为版本太新，现场系统太老，根本用不了。最后只能当备件囤着，紧急时用不上。版本兼容是买通讯模块的第一守则。

2. 网络组态与站地址冲突

• 坑在哪：新模块的DP站地址可能在出厂时是默认值（比如126），而你的网络里可能已经用了这个地址。插上去就造成地址冲突，整个网络瘫痪。
• 怎么避：

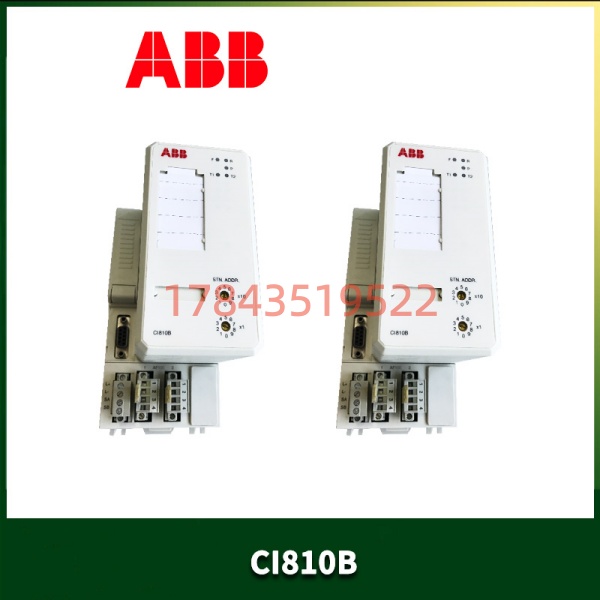

  1. 上电前，先把模块拔离网络！​ 用螺丝刀调整模块上的站地址拨码开关，设成一个你网络里绝对空闲的地址。
  2. 在Control Builder硬件组态中，。软件和硬件的地址必须一致，这是Profibus的基本规则。
  3. 如果做从站，还要确认主站那边给你分配的地址范围对不对。

3. 终端电阻与网络拓扑

• 坑在哪：Profibus DP是RS-485总线，必须在物理线缆的两端接120欧姆的终端电阻。很多人只在最后一个站接，或者干脆不接，导致信号反射，高速率（>1.5M）时通讯时断时续。
• 怎么避：
  1. 模块的9针接口本身不带终端电阻。你需要在连接到它的那个网络插头（通常是总线连接器）上，把“ON”的终端电阻开关拨上去。
  2. 确保整个网络上，有且只有两个终端电阻是“ON”的状态，一个在这头，一个在最远的那个从站那头。中间所有的站，开关必须拨到“OFF”。
  3. 用万用表量一下，总线两端的A、B线之间的电阻，应该是60欧姆左右（两个120欧并联），这就对了。

4. 屏蔽与接地（玄学问题的根源）

• 坑在哪：DP线屏蔽层没接好，或者接了不止一个地，形成了“地环路”。干扰进来，轻则偶发通讯错误，重则烧毁接口芯片。特别是与变频器、大电机一起布线时，风险极高。
• 怎么避：
  1. 一点接地原则：整个Profibus网络的屏蔽层，只在控制柜内的接地排上一点可靠接地。现场设备的屏蔽层，在线缆入口处用屏蔽夹箍住，但不要再接到设备外壳上。
  2. 接地要“实”：接地线要用黄绿线，尽量短粗，连接到柜子的主接地铜排（PE）。别随便拧在油漆过的柜体框架上，那是绝缘的。
  3. 如果现场环境特别差，考虑在的通讯端口前加装信号隔离器。

5. 线缆与连接器

• 坑在哪：用了非标的线，线径太细，或者阻抗不对。接头没拧紧，进了水汽。时间一长，氧化导致接触电阻变大，通讯质量下降。
• 怎么避：
  1. 必须用紫色的专用Profibus总线电缆。它的特征阻抗是150欧姆，屏蔽效果好。
  2. 做好接头。剥线长度要合适，屏蔽层要完全覆盖在金属屏蔽夹下。接头螺丝一定要拧紧。
  3. 上电前，用手持式Profibus诊断工具（比如BT200）测一下线路的电阻、波形，花十分钟，省事一天。

总结一下，拿到新的模块，别急着插。按这个顺序来：一查版本兼容，二设站址拨码，三看终端电阻，四验屏蔽接地，最后再上电。这套流程走下来，这块可靠的模块能为你稳定工作很多年。
