ABB CI546 3BSE012545R1 | 通讯接口模块

描述

产品深度介绍

ABB CI546 3BSE012545R1 是 AC800 控制系统配套专用通讯模块，负责主控单元与现场 I/O 分站、第三方设备的数据转发与协议转换。

模块自带独立总线处理芯片，可稳定完成周期性数据交换，降低主控运算负载。电路板采用加厚铜箔与防腐蚀涂层，适配化工、电力、冶金等多粉尘强电磁干扰工况，长期运行稳定性强，是系统通讯故障高频替换备件。

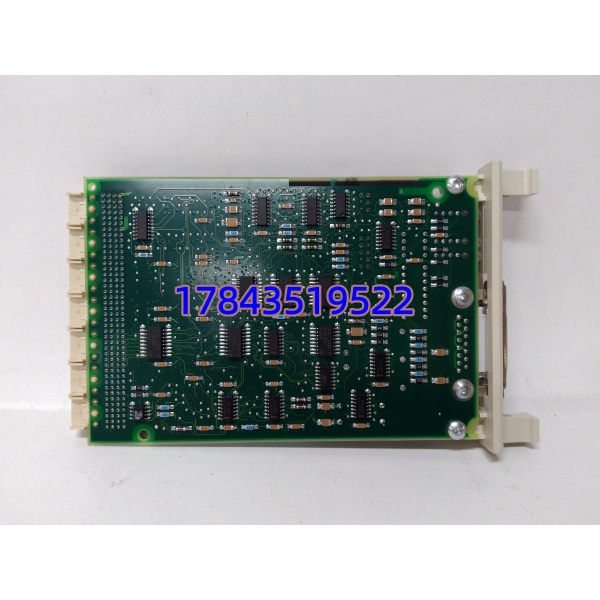

ABB CI546 3BSE012545R1

关键技术规格

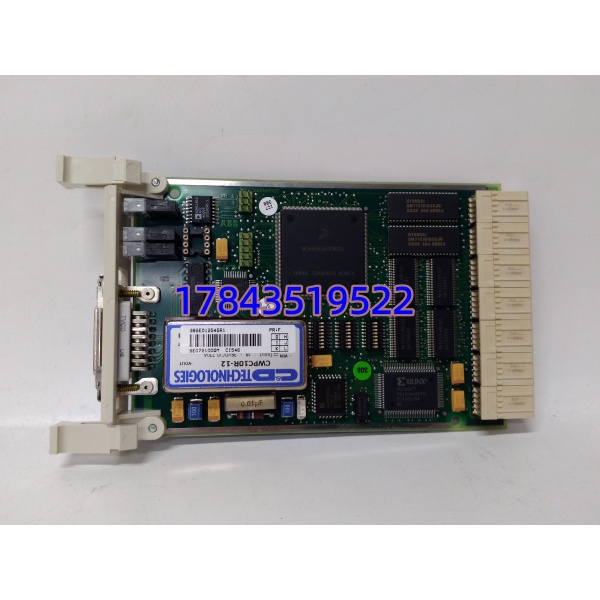

ABB CI546 3BSE012545R1

安装与接线指南

阶段一：准备工作 约 10 分钟

⚠️ 操作前必须执行断电流程，关闭系统总电源，等待电容充分放电。全程佩戴防静电手环，使用防静电作业垫。提前拍照记录原有模块插槽位置、背板卡扣状态，备份系统硬件配置。

阶段二：旧模块拆卸 约 15 分钟

1. 松开模块上下固定卡扣，缓慢向外拔出。
2. 检查背板金手指无氧化、弯曲，清理槽位内部浮尘。
3. 整理周边捆绑线缆，避免拆装拉扯造成接触异常。

阶段三：新模块安装 约 15 分钟

1. 取出 CI546 3BSE012545R1，目视检查外壳与金手指无损伤。
2. 对准卡槽平稳推入，卡扣完全咬合固定，无松动倾斜。
3. 无需外接接线，依靠背板自动完成供电与总线对接。

自检核对：卡槽锁紧、周边无挤压、无工具遗留机柜内部。

阶段四：上电测试 约 20 分钟

1. 恢复控制电源上电，观察面板指示灯状态。
2. 进入控制软件扫描硬件列表，确认 CI546 正常上线识别。
3. 测试总线通讯链路，查看分站设备连接状态。
4. 连续空载运行 30 分钟，无报错、无异常温升即为安装合格。

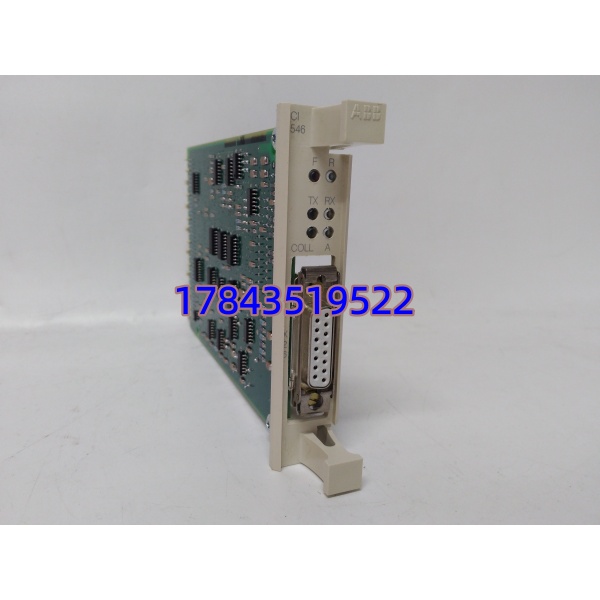

ABB CI546 3BSE012545R1

质量检测流程

1. 入库验收检测核验原厂编号与出厂资料，检查外壳无开裂、金属触点无氧化，外观无老化发黄。
2. 上机功能测试搭载 ABB AC800 测试机架，完成通电自检、总线通讯握手、长时间负载运行监测，留存测试截图与记录。
3. 电气参数测试使用 Fluke 115 完成基础电性检测，绝缘电阻达到标准阈值，接地性能合规。
4. 固件验证读取固化程序版本并归档，同步记录硬件批次信息，便于后期兼容性核对。
5. 最终质检与包装质检人员复核签字，采用独立防静电袋密封，外层搭配缓冲包装，贴附合格质检标签。

技术避坑指南

1. 固件版本不匹配同系列不同批次 CI546 固件存在版本差异，直接替换容易出现总线断连、设备掉线。现场更换前务必核对原有版本，版本不一致需现场微调系统参数。曾遇到现场直接换新模块，通讯握手失败，耗费数小时排查版本差异问题。
2. 背板插槽故障忽略单纯更换模块但未检查背板，老旧槽位氧化会导致时断时续。更换时建议交叉调换槽位测试，排除背板硬件隐患。
3. 静电损坏风险通讯类板卡芯片精密，干燥季节无防护徒手插拔，极易造成隐性击穿。现场多数通讯模块损坏，都源于不规范静电操作。
4. 跨系列混用CI546 为 AC800 专属型号，不可强行适配老旧控制平台，硬件总线定义不同，混用会引发系统整段通讯瘫痪。

常见问题解答

Q1： 3BSE012545R1 主要用在哪些设备？A：配套 ABB AC800 系列控制系统，多用于电厂、化工、水处理项目的总线通讯拓展与信号中转。

Q2：模块支持热插拔吗？A：不支持。属于背板总线供电模块，带电插拔容易烧坏金手指与通讯芯片，更换必须整机断电。

Q3：更换完成需要重新下装程序吗？A：同型号原位替换无需编程配置，系统自动识别硬件；仅版本差异较大时，需简单同步硬件清单。

Q4：该型号是否进入生命周期末期？A：原厂逐步缩减排产，交付周期拉长，属于需要做缓冲库存的备件，建议车间预留 1 至 2 块备用，规避断供风险。

Q5：产品质保周期多久？A：提供 12 个月质保，非人为过压、进水、物理破损造成的硬件故障，均可提供售后技术支持与维保方案。
