描述
产品深度介绍

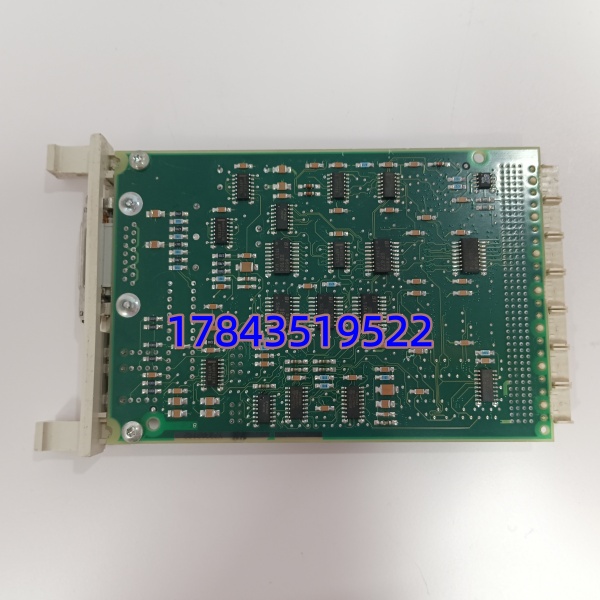

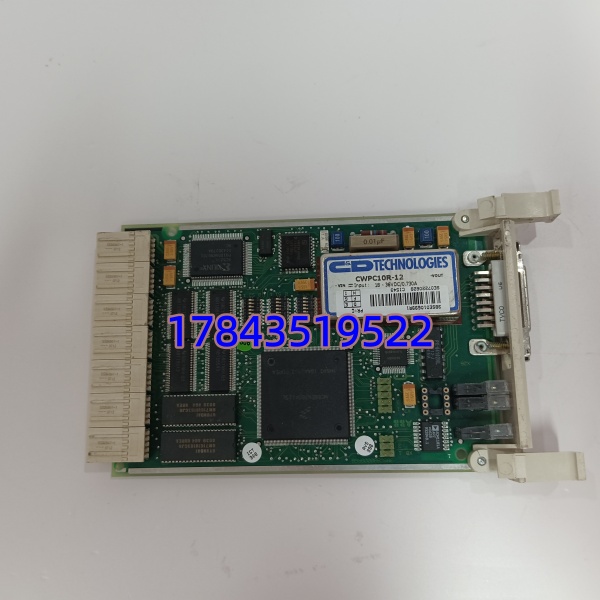

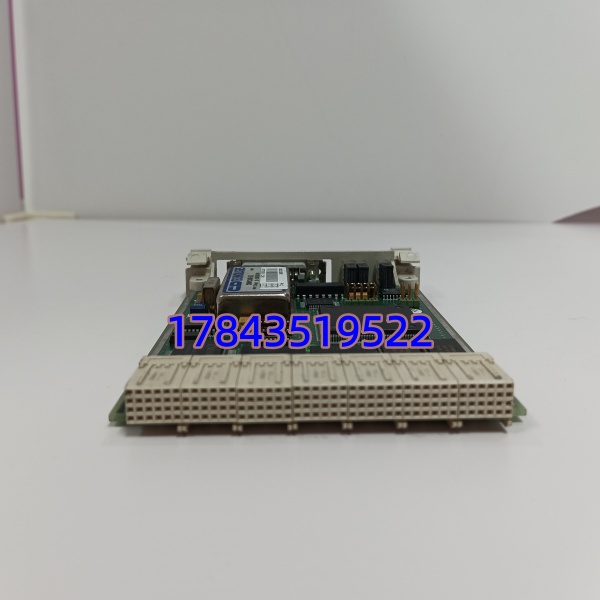

ABB CI543（3BSE010699R1）是 AC800M 系列 PLC 的专用 GCOM 通讯模块，作为控制器与现场设备、第三方系统的桥梁，支持 PROFIBUS DP、Modbus RTU/TCP、Ethernet/IP 等主流协议。模块自带光电隔离与网络冗余功能，可实现高速、高可靠的数据交互。
适用于电力、石化、冶金等需要跨设备集成的场景，能有效打通不同品牌设备间的通讯壁垒，减少 CPU 负载，提升系统整体稳定性。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | CI543（3BSE010699R1） |
| 通讯协议 | PROFIBUS DP、Modbus RTU/TCP、Ethernet/IP |
| 接口配置 | 1×PROFIBUS DP、2×RS-232/485 串口 |
| 传输速率 | PROFIBUS 最高 12 Mbps，串口最高 115.2 kbps |
| 供电 | 24V DC ±10%，≤5 W |
| 隔离性能 | 2500V AC 光电隔离，抗浪涌 ±2 kV |
| 工作温度 | -20℃ ~ +60℃，无冷凝 |
| 防护等级 | IP20（机柜内安装） |
| 尺寸 / 重量 | 125×71×110 mm，约 0.17 kg |
质量检测流程
- 入库验收核验原厂装箱单、序列号、防伪标签；外观无划痕、接口完好、配件齐全。
- 上机功能测试搭建 AC800M 测试机架，通电自检；测试 PROFIBUS/Modbus/Ethernet/IP 通讯，连续 24 小时无丢包、无异常，出具报告。
- 电气参数测试福禄克 115 万用表测供电；500V 摇表测绝缘 > 10 MΩ；验证隔离与抗浪涌达标。
- 固件与配置核验读取固件版本，备份默认配置，记录拨码与通讯参数，存档截图。
- 最终质检封装质检员签字确认，防静电袋密封，气泡膜 + 纸箱防护，贴 QC 合格标签。
替换避坑指南
- 协议与地址配置错误新模块默认协议 / 地址与现场不符，导致通讯失败。替换前记录原模块协议、站地址、波特率，新装严格复刻；曾遇到更换后 PROFIBUS 闪红灯，为地址冲突。
- 终端电阻误设PROFIBUS 总线两端需设 120Ω 终端电阻，中间节点关闭；误设会导致通讯不稳定、丢包。替换前拍照记录原开关位置，严禁凭经验操作。
- 固件版本不匹配新模块固件过新 / 过旧，与控制器不兼容，通讯中断。替换前读取原固件版本，采购时匹配；必要时刷新固件。
- 供电不稳模块供电压降大，导致频繁掉线或重启。核算机柜 24V 负载，预留 20% 余量，必要时增配电源模块。
- 静电击穿接口干燥季节无防护操作，静电损坏通讯口。必须戴防静电手环、在防静电垫上操作；曾出现未防护导致模块通电后网口报废。
