描述
关键技术规格
- 型号：CHBX01L
- 订货号：2VAA008574R1
- 安装方式：DIN 导轨（35mm），水平左装
- 外形尺寸：48 mm（深）× 127 mm（高）× 30 mm（宽）
- 重量：0.094 kg
- 供电：24VDC（±15%），功耗≤3W
- 总线协议：PROFIBUS-DP、Modbus RTU/TCP、ABB 专用总线
- 系统兼容：Symphony Plus、HN800 I/O 系统
- 功能特性：总线中继扩展、冗余支持、热插拔、LED 状态指示
- 工作温度：0°C ~ +55°C
- 防护等级：IP20
- 质保：12 个月

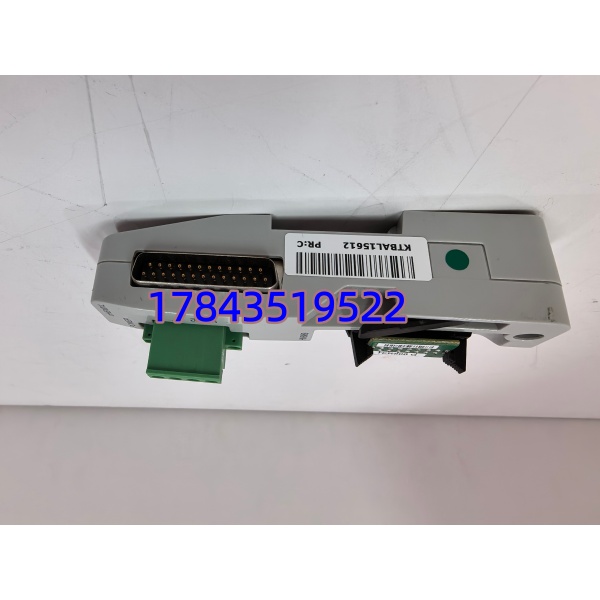

ABB CHBX01L 2VAA008574R1
产品深度介绍
ABB CHBX01L（2VAA008574R1）是 Symphony Plus DCS 系统专用的紧凑型总线扩展器，用于 HN800 I/O 系列机架的左侧水平连接，实现总线信号中继与距离扩展。它不仅提供总线扩展功能，还集成 24VDC 模块电源分配接口，简化机柜布线。
这款扩展器的核心价值在于即插即用、冗余兼容、空间友好。金属外壳提升抗干扰能力，单级中继可延长总线通信距离约 50%，支持冗余总线架构，主备链路自动切换，保障关键过程控制通信不中断。适用于控制柜空间紧凑、I/O 节点分散的现场。

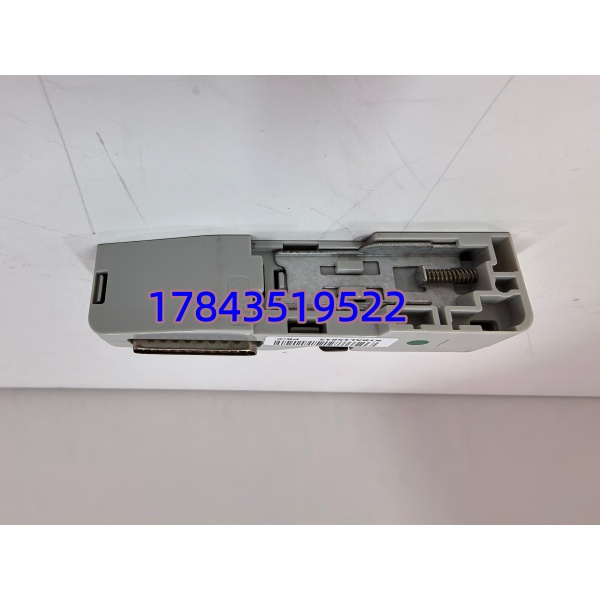

ABB CHBX01L 2VAA008574R1
应用场景与行业案例
工程痛点描述
在大型 DCS 项目里，I/O 站常分布在不同机柜或远程区域，标准总线长度受限、信号衰减大；同时控制柜内部空间紧张，普通扩展模块尺寸大、布线复杂，还需额外配电，影响系统稳定性与施工效率。
典型应用场景
- 电力行业 – 火电 / 核电 DCS用于 Symphony Plus 系统 HN800 I/O 站扩展，连接锅炉、汽机辅机 I/O 模块，冗余总线保障发电过程不中断。
- 石油化工 – 炼化装置远程 I/O精馏塔、反应釜等区域 I/O 分散，CHBX01L 中继延长总线距离，适配防爆区与非防爆区信号隔离。
- 水处理 – 大型污水厂 SCADA格栅、曝气池、沉淀池 I/O 分布广，用扩展器分区域接入主总线，降低单点故障影响范围。
- 冶金行业 – 高炉 / 轧线控制系统高温、强电磁干扰环境下，金属外壳 + 冗余总线设计，保障 I/O 信号稳定传输。
- 制药行业 – GMP 生产线洁净区控制柜空间受限，紧凑尺寸节省安装空间，热插拔不影响生产线连续运行。
真实案例
去年 9 月，某大型石化公司新建芳烃装置，DCS 采用 ABB Symphony Plus，现场 HN800 I/O 站分布在 3 个机柜间，总线总长超 200 米，直接组网出现信号衰减、偶发通讯中断。
原计划增加中继器 + 额外电源模块，但机柜空间不足。我们推荐 CHBX01L（2VAA008574R1），水平左装直接串入 HN800 机架，既扩展总线又提供 24V 配电，无需额外电源。
实施后，总线通讯稳定，无丢包、无中断，机柜布线整洁，施工周期缩短 3 天。后续该项目所有远程 I/O 站均采用此配置。

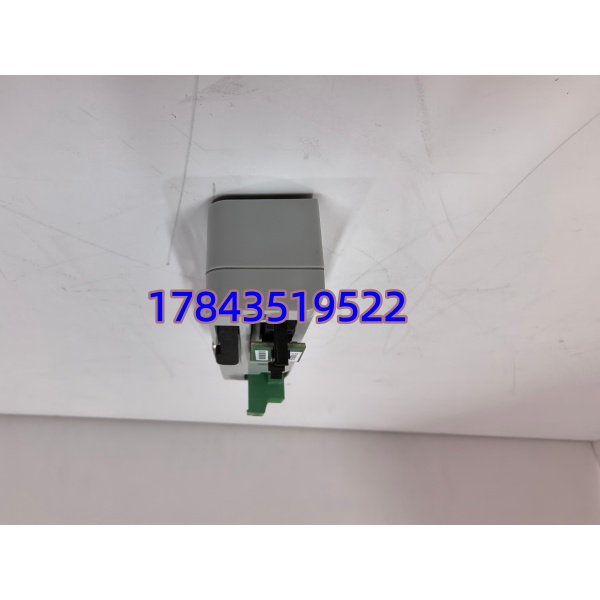

ABB CHBX01L 2VAA008574R1
核心卖点与差异化
- 一体配电设计：总线扩展 + 24VDC 配电二合一，减少电源模块与布线，机柜更整洁
- 紧凑省空间：30mm 窄宽度，水平左装适配 HN800 机架，适合高密度 I/O 机柜
- 冗余高可靠：支持双总线冗余，切换时间＜10ms，满足关键生产过程可用性要求
- 即插即用免配置：接入自动握手，无需拨码或软件设置，降低现场调试风险
- 工业级抗干扰：金属外壳 + 隔离电路，耐受电厂、炼化强电磁干扰环境
- 原装现货保障：全新原装库存，全功能测试，一年质保 + 技术支持
