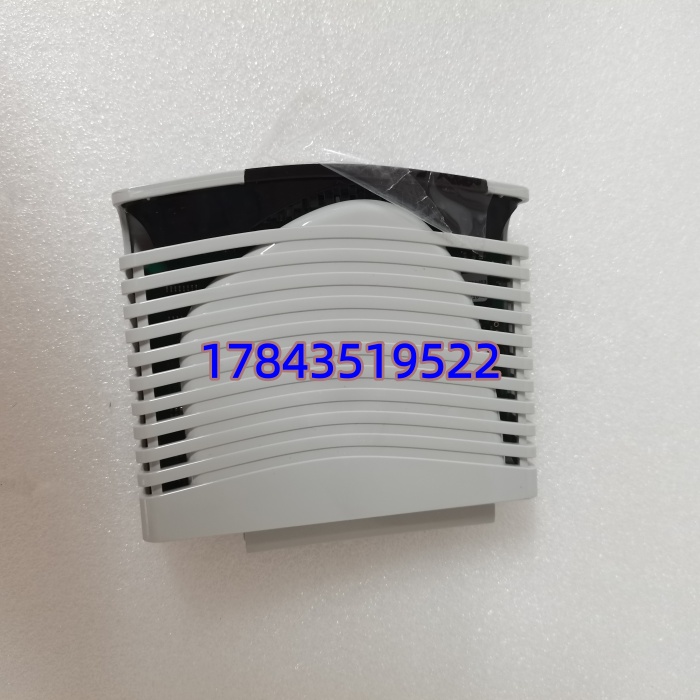

描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | CAI04（cAI04）紧凑型模拟输入模块 |
| 兼容系统 | ABB Ability™ Symphony® Plus（SD 系列 I/O） |
| 输入通道 | 8 路模拟输入（组隔离，1×8） |
| 信号类型 | 热电偶：B/E/J/K/L/N/R/S/T/U；毫伏：-100~+100mV、0~100mV |
| A/D 分辨率 | 16 位（带极性） |
| 转换时间 | 8 通道全更新≤300ms |
| 测量精度 | ±0.05% FSR（FSR=200mV） |
| 隔离耐压 | 1500VAC（1 分钟，场侧 – 逻辑侧） |
| 断偶检测 | ≤5 秒 |
| 共模抑制 | ≥-70dB |
| 电源 | 24VDC（由 I/O 总线供电） |
| 工作温度 | -20℃ ~ +60℃ |
| 安装方式 | 35mm DIN 导轨（配 cVBS01-CJC 底座） |
| 尺寸 / 重量 | 120×100×50mm / 约 0.4kg |
| MTBF | ＞100,000 小时 |

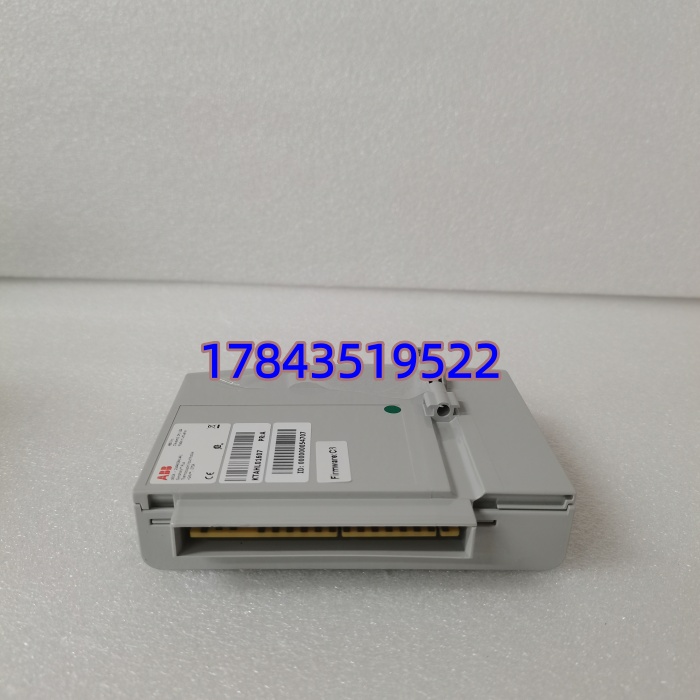

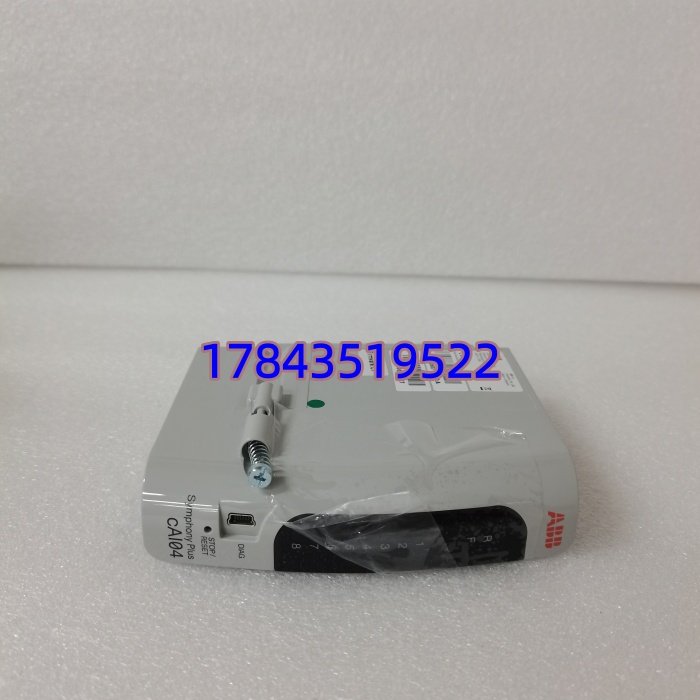

产品深度介绍
ABB CAI04 是 Symphony Plus 系统的紧凑型高精度温度 / 毫伏采集模块，专为工业过程控制设计。提供 8 路组隔离输入，支持全类型热电偶及 mV 信号，16 位 ADC 确保微小信号精准测量。模块自带自动校准与冷端补偿（CJC），无需手动调校；通过 HN800 I/O 总线与控制器通讯，适配冗余架构。紧凑机身节省机柜空间，广泛用于电力、化工、冶金等温度监测场景
应用场景与行业案例
工程痛点描述
工业现场温度测点多、信号弱（mV 级），易受电磁干扰；普通模块精度低、漂移大，断偶难检测，导致温度失控、工艺波动、产品报废。
典型应用场景
- 电力行业 – 锅炉 / 汽轮机温度监测采集过热器、再热器、汽缸壁温等 TC 信号，1500V 隔离抗干扰，保障机组安全运行。
- 石油化工 – 反应釜 / 精馏塔温度控制高精度采集釜内 / 塔内温度，±0.05% 精度确保反应稳定，断偶快速检测避免事故。
- 冶金行业 – 高炉 / 加热炉温度采集高温环境下长期稳定运行，支持 K/S 型热电偶，适配恶劣工况。
- 制药 / 食品 – 无菌车间温度监控精准采集洁净区温度，符合 GMP 要求，数据可追溯。
真实案例
案例：某电厂锅炉温度监测模块老化更换去年 9 月，该厂锅炉 16 个温度测点频繁漂移，数据波动超 ±2℃，影响燃烧效率。更换全新原装 CAI04 模块，按原参数配置，2 小时完成替换。投运后温度波动≤±0.1℃，断偶检测正常，锅炉效率提升 1.2%，每年节省燃料成本超 80 万元。
核心卖点与差异化
- 超高精度测量：16 位 ADC + 自动校准，精度达 ±0.05% FSR，远高于普通模块。
- 全类型信号兼容：支持 9 种热电偶及 ±100mV 信号，覆盖工业 95% 温度采集场景。
- 强抗干扰设计：1500V 隔离 + 共模抑制≥-70dB，适配变频器、电机等强干扰环境。
- 免维护运行：自动校准 + 断偶检测，无需定期调校，降低运维成本。
- 紧凑冗余适配：体积小节省空间，支持 Symphony Plus 冗余 I/O 架构，保障连续运行。
