描述
产品详情

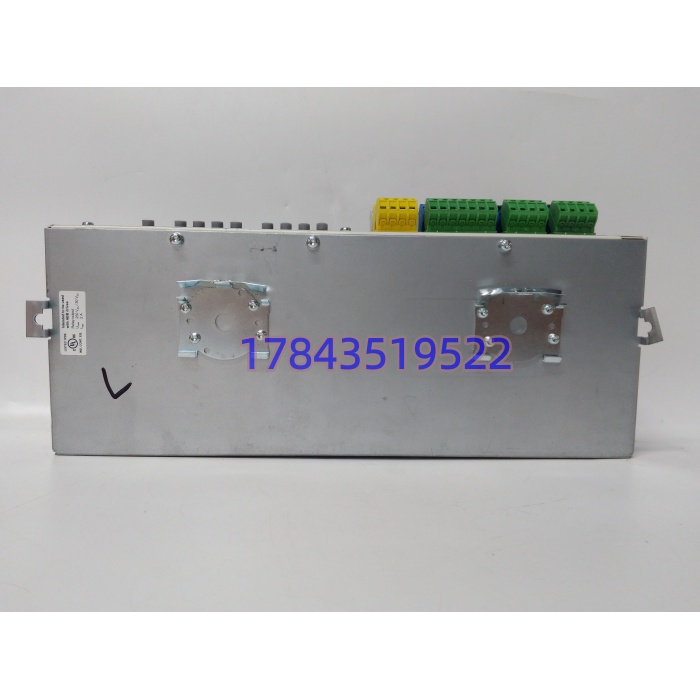

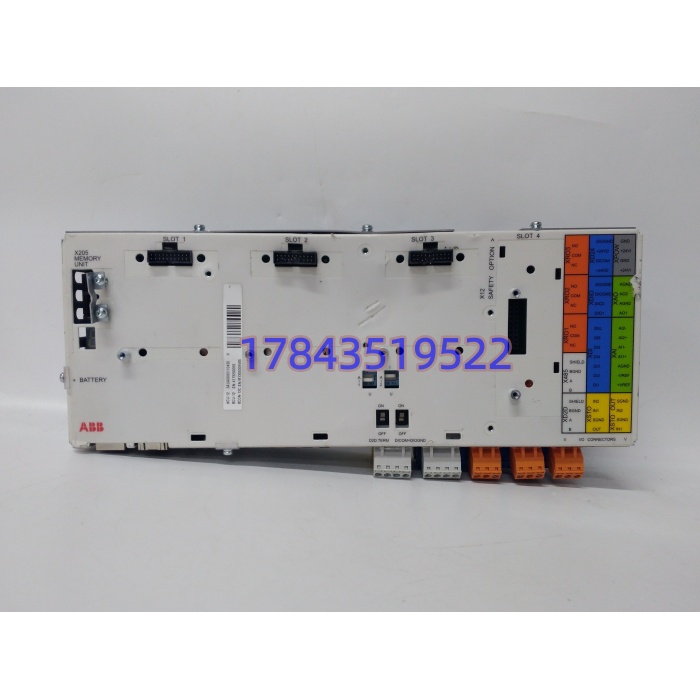

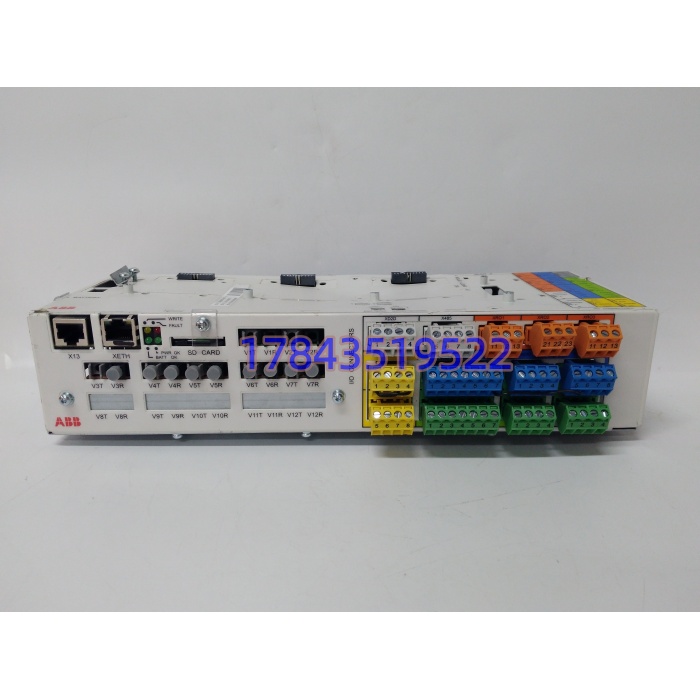

・型号：BCU‑12 3AUA0000110430・品牌：ABB・系列：ACS880 多传动 Multi‑Drive
规格参数
| 参数项 | 参数值 |
|---|---|
| 物料订货号 | 3AUA0000110430，硬件 BCU‑12（内置 BPEB‑05 光纤板） |
| 供电 | 外部 24VDC 独立供电，不依靠功率单元取电 |
| 光纤接口 | V1‑V7 共 7 路 DDCS 光纤链路（BPEB‑05），用于连接各逆变器模块 |
| 扩展插槽 | 3 个选件插槽，支持 I/O、编码器、现场总线适配器模块 |
| 调试接口 | 以太网，适配 ABB Drive composer 调试软件 |
| 数据存储 | 可拆卸 SDHC 存储卡，保存传动参数、故障日志、波形记录 |
| 兼容同系列 | BCU‑02（2 路光纤）；BCU‑22 双 BPEB‑05，12 路光纤，可向上直接替换 BCU‑12 |
| 工作温度 | 0℃~+60℃（传动柜内部） |
| 储存温度 | -40℃~+85℃ |
| 硬件重量 | 约 1.46kg |
| 故障高发器件 | 光纤收发模块、SD 卡插座、24V 电源回路、板卡电解电容 |
| 硬件状态 | 仍有原厂供货，步入生命周期中后期 |
产品介绍
BCU‑12 是 ACS880 多传动柜的分支控制单元，整套多传动的协调控制、主从同步、负载分配全部由本单元完成，通过光纤 DDCS 和各个功率逆变器高速交互，不直接驱动功率器件。SD 卡可以存储整机参数，更换模块时迁移 SD 卡即可快速恢复参数，减少现场调试工作量。
我在现场遇到不少踩坑。BCU‑12 需要独立外接 24VDC，功率单元断电也不能丢失本模块供电；光纤接口必须匹配，光纤接头脏污会报 DDCS 链路故障。BCU‑22 可以直接替代 BCU‑12，但是 BCU‑12 不能向下替代 BCU‑22。整机参数、传动逻辑存储在 SD 卡，卡丢失参数会丢失；现场浪涌容易损坏光纤收发回路。它只能用于 ACS880 多传动机架，不能用于单机 ACS880‑01。
应用场景与行业案例
痛点切入：轧机、造纸、大型起重 ACS880 多传动系统，BCU‑12 一旦硬件损坏，整套多传动全部逆变器停止工作，整套机组停机。该模块属于系统单点；无备件情况下，停产等待备件会造成很大生产损失。
典型场景
- 冶金轧机多传动柜：多逆变器主从同步控制，轧辊转矩分配。
- 造纸生产线传动系统：多电机同步速度链控制。
- 港口大型起重设备：多逆变器协同驱动。
- 老设备运维替换：原有 BCU‑12 光纤回路、电源回路损坏，采购备件恢复多传动系统。
- MRO 备件储备：产线多套多传动柜，留存备件缩短故障停机时长。
真实案例某钢厂轧机 ACS880 多传动，BCU‑12 单元光纤子板 BPEB‑05 故障，全部逆变器报 DDCS 通讯故障整机停机。现场没有备用 BCU‑12，只能申请备件，等待 51 天才到货，到货后迁移 SD 卡，上电恢复参数完成投运。工程师事后感慨，多传动系统 BCU 属于核心大脑，很多现场只备功率单元，忽略 BCU 控制单元备件。
