描述
键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | BC810K01（3BSE031154R1） |
| 功能定位 | AC800M 系统 CEX-Bus 总线接口单元 |
| 总线协议 | CEX-Bus（专用高速 I/O 总线） |
| 传输速率 | 最高 100 Mbps |
| 供电 | 24VDC（19.2–30V），功耗≤12W |
| 冗余功能 | 支持 CEX-Bus 冗余，热插拔，在线更换 |
| 工作温度 | 0°C ~ +60°C |
| 尺寸 / 重量 | 59×185×127.5 mm，约 0.62 kg |
| 安装 | DIN 导轨安装，配 TP857 底座 + TB850 终端器 |
| 认证 | CE、UL、RoHS |
产品深度介绍

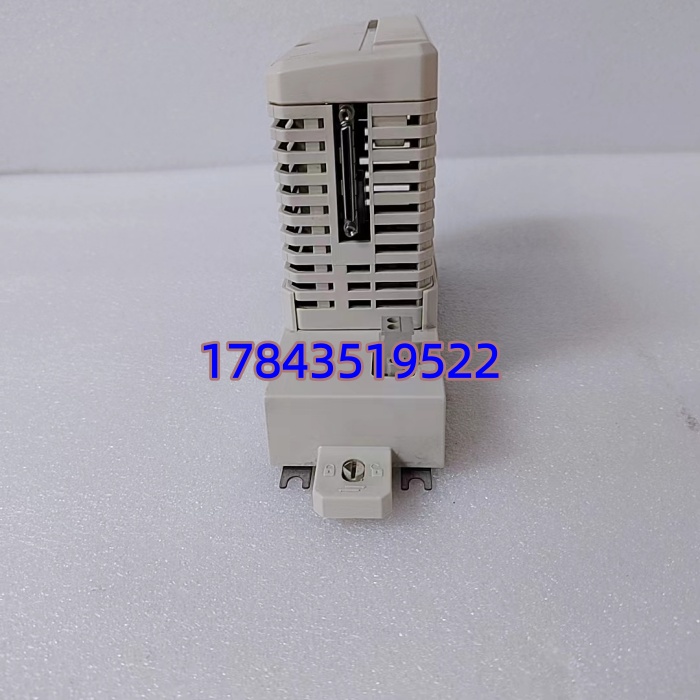

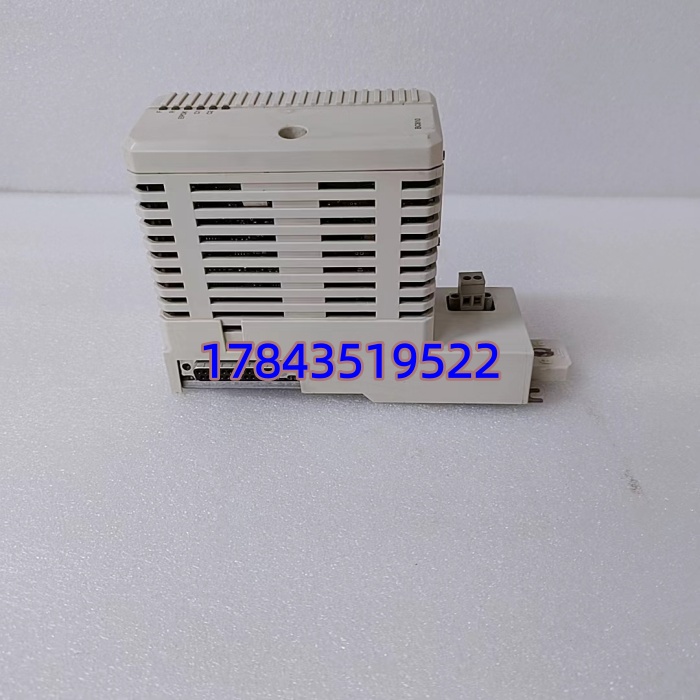

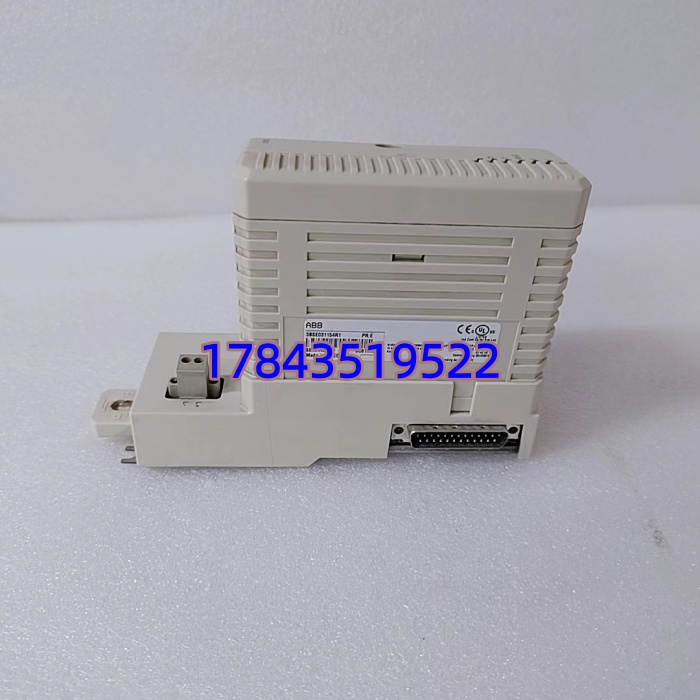

ABB BC810K01（3BSE031154R1）是 AC800M DCS 系统的CEX-Bus 高速互连单元，用于连接 AC800M 控制器与 S800 I/O、通讯模块（如 CI854A/CI860），构建高速、冗余的系统总线网络。
模块自带专用底座与终端器，支持热插拔与在线更换，冗余系统中可不停机维护，保障连续生产。作为 AC800M 系统的 “数据枢纽”，BC810K01 承担控制器与 I/O 间实时数据交互，单模块可支撑约 1500 点 I/O，适配火电、化工、冶金等复杂工况
质量检测流程
- 入库验收：核对型号、序列号、原厂套件（含底座 + 终端器）；官网查防伪；检查外壳无破损、金手指无氧化；配齐合格证、质保卡。
- 上机功能测试：用 ABB AC800M 机架 + PM866 控制器搭建环境；通电自检，LED 状态正常；测试 CEX-Bus 通讯，连接 S800 I/O 全通道信号正常；连续 24 小时运行，温升≤35℃，生成测试报告，可提供视频 / 照片。
- 电气测试：500V 摇表测绝缘＞10MΩ；接地电阻＜0.1Ω；24VDC 电源波动 ±20% 正常工作。
- 固件与配置：读取固件版本（常见 V5.1+）并记录；备份总线配置，拍摄拨码 / 跳线位置。
- 终检包装：质检员签字，贴 QC 合格标签；防静电袋密封，气泡膜 + 硬纸箱 + 防潮剂包装。
技术避坑指南
- 终端电阻缺失 / 错误问题：CEX-Bus 两端未接终端器（TB850）或多接，导致通讯丢包、模块闪断。避坑：总线两端各 1 个终端器，中间节点不接；更换前拍照记录原终端器位置。案例：某电厂更换后 I/O 频繁掉线，排查发现只接 1 个终端器，补接后恢复稳定。
- 固件版本不兼容问题：BC810K01 固件与 AC800M 控制器版本不匹配，导致总线初始化失败。避坑：替换前读原模块固件版本，采购时锁定版本；差异时刷新固件。提醒： 系统固件需整体匹配，避免单独升级某模块。
- 底座接触不良问题：TP857 底座松动或金手指氧化，导致供电 / 通讯时断时续。避坑：安装时底座卡扣卡紧；定期用无水酒精擦拭金手指；冗余系统中备用模块底座也需定期检查。
- 冗余配置错误问题：双 BC810K01 冗余时地址冲突、总线接线交叉，导致切换失败。避坑：按手册设置冗余地址；主备模块 CEX-Bus 线严格对应；上机前单独测试冗余切换功能。
- 静电损坏问题：干燥季节裸手操作，静电击穿通讯芯片。避坑：戴防静电手环、在防静电垫操作；模块存放于防静电袋。警示：见过工程师未防静电插拔模块，通电后通讯口烧毁，损失超万元。
