描述
关键技术规格
| 参数项 | 规格 |
|---|---|
| 通道数 | 16 通道 数字输入 (DI) |
| 输入类型 | 通用型 (干接点 / PNP/NPN)，漏型 / 源型兼容 |
| 输入电压 | 12 – 24 V DC |
| 输入电流 | 典型 7 mA @24V DC |
| 隔离电压 | 通道间与系统侧 500V AC 电隔离 |
| 状态指示 | 每通道 LED 指示灯 (亮 = ON) |
| 供电 | 背板总线 5V DC (系统供电) |
| 功耗 | 约 1.5 W |
| 尺寸 | 标准 S800 I/O 宽度 (20 mm) |
| 工作温度 | -40°C ~ +70°C |
| 防护 | 柜内安装，IP20 |
| 认证 | CE, UL, ATEX (可选) |

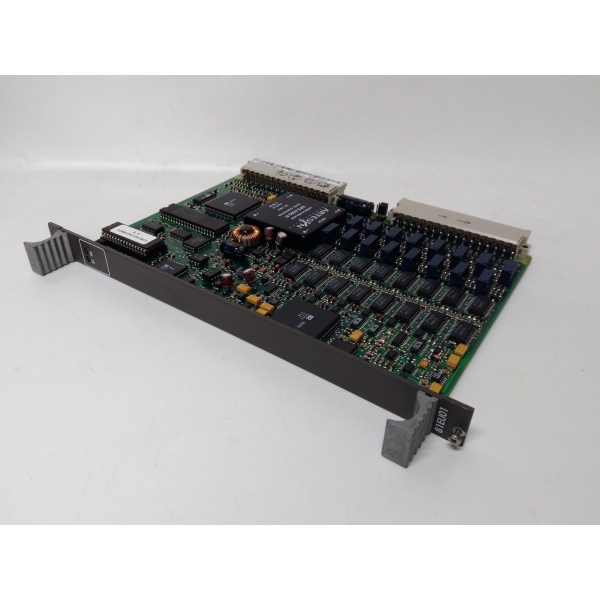

ABB 81EU01E-E GJR2391500R1210 GJR2391511R42
产品深度介绍
ABB 81EU01E-E (GJR2391500R1210) 是 ABB System 800xA DCS 控制系统的核心通用数字输入模块，用于将工业现场的二进制开关信号（如限位开关、压力接点、阀门反馈、设备状态）转换为控制系统可识别的数字信号，实现实时状态监测与逻辑控制。
- 16 通道高密度：单卡16 路独立 DI，节省机柜空间，提升系统密度。
- 全电压兼容：支持12/24V DC宽范围输入，适配各类传感器与接近开关。
- 全电气隔离：通道 – 系统间高压隔离，抗强电磁干扰，保护控制器安全。
- 即插即用：接入 800xA 系统背板，自动识别、自动组态，支持热插拔（部分配置）。
- 高可靠设计：宽温、抗震、长寿命，满足电厂、石化、冶金等严苛工况。
- 双编号说明：81EU01E-E 为功能型号，GJR2391500R1210 为工厂部件号，GJR2391511R42 为硬件修订版号，三者指向同一款模块。

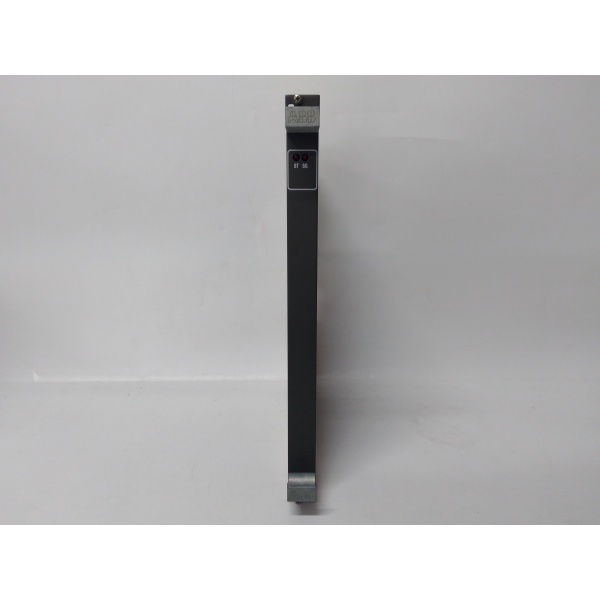

ABB 81EU01E-E GJR2391500R1210 GJR2391511R42
核心功能与作用
- 现场信号采集读取16 路独立干接点 / 电平信号（设备运行 / 停止、阀门开 / 关、保护动作、报警状态）。
- 信号隔离与转换强电现场信号 → 弱电系统信号，500V 隔离，彻底阻断地电位差与干扰。
- 状态实时反馈每通道LED 状态灯，快速诊断现场线路通断与设备状态。
- 系统通讯通过 800xA I/O 总线与控制器通讯，毫秒级刷新，确保控制实时性。
- 故障诊断支持断线检测、通道故障、通讯异常诊断，生成系统报警。
型号与版本说明
- 81EU01E-E：基础通用 16 通道 DI（最常用，12-24V DC，隔离）
- GJR2391500R1210：主部件号（对应 81EU01E-E 标准品）
- GJR2391511R42：硬件版本 / 批次号（同功能，硬件升级版）
- 81EU01H-E：高电平输入版（48V DC，适配特殊场景）
典型应用场景
- 电厂 DCS 系统：锅炉 / 汽机阀门位置、压力开关、温度接点、保护信号采集
- 石化 / 化工装置：反应器、储罐液位开关、流量报警、紧急停车按钮信号
- 冶金 / 水泥：轧机、窑炉设备运行、限位、过载、急停状态监测
- 水处理 / 环保：水泵、阀门、加药装置启停、故障、手动 / 自动信号
- 矿山 / 建材：皮带机、破碎机、筛分机安全回路、运行、跑偏、拉绳信号
-

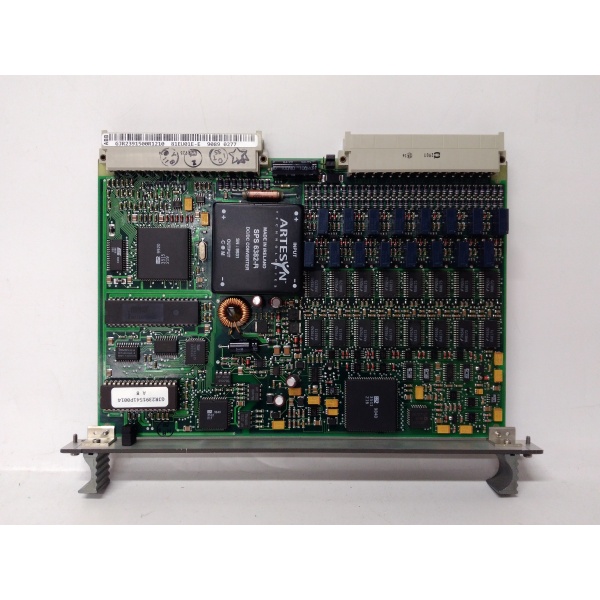

ABB 81EU01E-E GJR2391500R1210 GJR2391511R42
