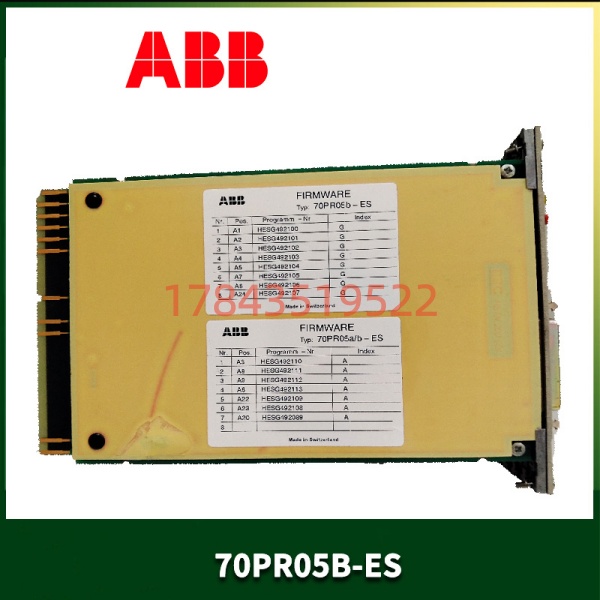

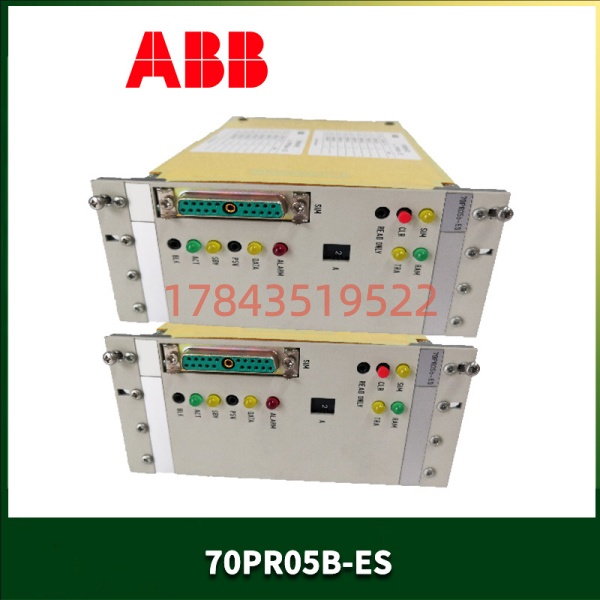

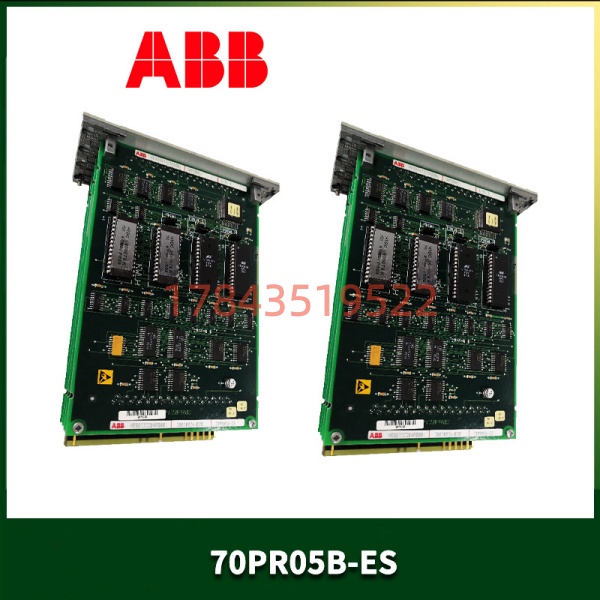

ABB 70PR05B-ES HESG332204R0001 | Procontrol P13 5通道继电器输出模块

描述

关键技术规格

产品深度介绍

70PR05B-ES (订货号 HESG332204R0001) 是ABB Symphony Plus/800xA分布式控制系统(DCS)的一款5通道继电器输出模块。它是Procontrol P13 I/O系列中的“执行先锋”——不负责计算，不负责通信，专门干最实在的活儿：把控制器的命令变成真正的物理动作。

这模块的核心是5个独立的Form C（单刀双掷）继电器。每个继电器都有三个端子：公共端(COM)、常开(NO)、常闭(NC)。这就意味着一个通道可以控制两种状态——比如用常开触点控制电机启动，用常闭触点控制报警灯常亮，断电时自动切换状态。每个触点的容量是5A @ 250V AC或5A @ 30V DC，能直接驱动小型电机接触器、工艺电磁阀、声光报警器，不需要中间继电器，简化了控制柜的接线。

70PR05B-ES有几个“接地气”的设计，在现场维护时特别实用。第一，每个通道都有一个绿色LED指示灯。输出一激活，灯就亮，一看就知道哪路在工作，不用拿万用表到处戳。第二，每个通道都有一个机械测试按钮。按下去就能手动触发继电器吸合，不用写程序、不用连电脑，在调试和排查现场接线时简直是“救命神器”。第三，它支持热插拔。在系统运行时拔掉它，系统不会崩溃；换上新的模块，自动同步。在电厂、化工厂这种连续生产的单位，这意味着不用停机就能换模块，省下的停机时间就是真金白银。

重要澄清：网上关于70PR05B-ES的信息非常混乱，有说它是“模拟量输出模块”的，有说它是“Procontrol P13处理器模块”的，有说它适配“ControlLogix”的。这些信息相互矛盾。根据ABB产品技术资料，70PR05B-ES配合订货号HESG332204R0001，定位是Symphony Plus/800xA系统的5通道继电器输出模块，不是CPU也不是模拟量模块。

应用场景与行业案例

现场痛点

搞DCS维护的都知道，继电器输出模块出问题，比模拟量模块出问题更容易排查，但更“致命”。

模拟量模块坏了，某个阀门开度不对，操作员还能手动干预。继电器模块坏了——电机直接不转、阀门直接不动作、报警直接不响。而且继电器模块的故障往往不是“全坏”，而是某个触点烧了、某个通道粘连了，导致设备该停的时候停不下来，或者该启动的时候启动不了。这在安全回路里是大事。

典型应用场景

1. 火电厂 – 辅机设备启停控制
   控制磨煤机润滑油泵、给水泵、循环水泵的接触器线圈。70PR05B-ES的5A触点容量能直接驱动，不需要中间继电器，简化回路。
2. 石油化工 – 阀门电磁阀控制
   控制工艺管道的开关阀、调节阀的电磁阀。化工场景对防爆和隔离要求高，模块的2300V隔离电压能满足要求。
3. 水处理 – 泵站和加药系统
   自来水厂的送水泵、污水厂的提升泵、加药泵的启停控制。水处理项目I/O点数多，5通道密度适中，机架空间利用合理。
4. 冶金 – 电机控制和报警
   轧线辅助设备的电机控制、声光报警器触发。冶金环境温度高、粉尘大，70PR05B-ES的-20°C至+70°C宽温设计能扛住。
5. 安全联锁 – 紧急停机回路
   锅炉MFT、压缩机ESD等安全联锁系统的输出执行。注意：安全回路建议用冗余配置，一块模块坏了另一块能顶上。

核心卖点与差异化

70PR05B-ES 继电器输出模块

· 5路Form C独立继电器 – 每路含常开+常闭触点，应用灵活，断电时自动切换状态

· 5A @ 250V AC 高带载能力 – 直接驱动小型电机接触器、电磁阀、报警器，减少中间继电器

· 2300V AC 高隔离电压 – 通道间与背板隔离，把现场的“脏电”和系统的“干净电”彻底隔开

· 每通道LED状态指示 – 绿灯一亮就知道这路在工作，排查故障快

· 每通道机械测试按钮 – 不用电脑、不用程序，按一下就能手动触发输出，调试维护的“救命神器”

· 热插拔支持 – 系统运行时更换模块，不停机、不影响其他通道

· 银合金触点材质 – 抗电弧、耐磨损，机械寿命超1000万次

· 工业级宽温设计 – -20°C至+70°C工作温度，适应恶劣环境

· 一年质保 + 上机测试 – 出货前在真实Symphony Plus/800xA测试平台上验证每个通道

· 现货当天发 – 国内仓库常备库存，避免原厂4-6周货期

决策建议

1. 核对完整物料号（极其重要） – 采购前必须核对现场模块的完整型号标签。70PR05B-ES只是产品型号，订货号HESG332204R0001也必须匹配。
2. 区分网上错误信息 – 网上信息极其混乱：
   • ❌ 说是“PowerFlex 7000模拟量输出模块” → 错误
   • ❌ 说是“ControlLogix冗余模块” → 错误
   • ❌ 说是“Procontrol P13处理器模块” → 错误
   • ✅ 正确定位：Symphony Plus/800xA 5通道继电器输出模块
3. 故障排查顺序 – 70PR05B-ES输出不正常时，建议按以下顺序排查：
   • 先看对应通道的LED指示灯亮不亮——不亮说明控制器没给指令
   • LED亮但输出没电压——按测试按钮，看继电器是否吸合
   • 按测试按钮能吸合但程序控制不吸合——检查背板通信
   • 按测试按钮也不吸合——触点烧了，换模块
   • 顺序对了，几分钟定位故障
4. 定期测试建议 – 继电器模块的触点会老化。建议每半年用测试按钮手动触发一次，听继电器吸合的声音是否干脆。声音发闷或“嗒嗒”响，说明触点可能有问题，提前换。
5. 库存备货建议 – 如果现场有10块以上70PR05B-ES，建议至少备2块现货。继电器模块的故障率比CPU高得多——触点有寿命，坏了就得换。
6. 质保期 – 一年质保，出货前100%功能测试。
