产品深度介绍

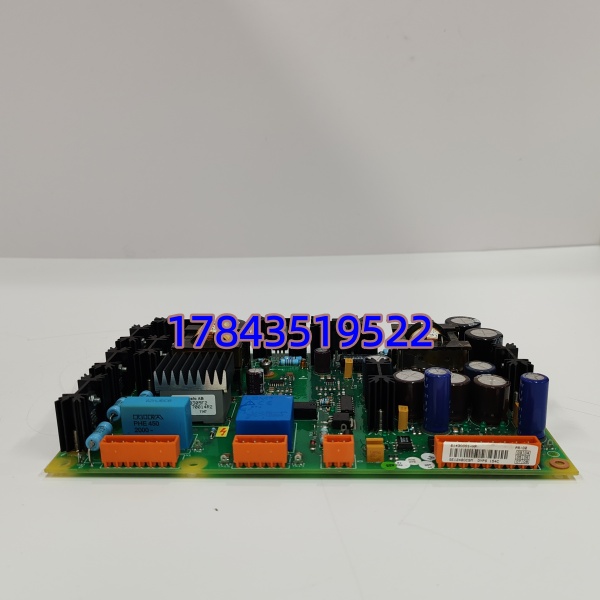

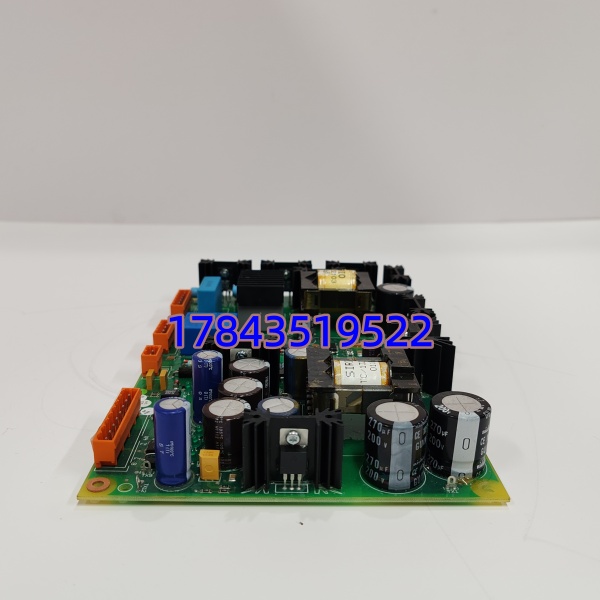

ABB DYPS154C（61430001-YP）是 ABB 驱动与控制系统机架专用的多端口电源分配板，负责将外部 24V DC 转换为机架背板所需的 + 5V、±15V 等稳定电压，为 CPU、I/O 及通讯模块供电。采用工业级元器件，具备过流、过压、反接保护，适配 ABB Advant OCS、Symphony Plus 等 DCS/PLC 机架，广泛应用于电力、冶金、石化等对供电稳定性要求高的场景
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | DYPS154C（61430001-YP） |
| 输入电压 | 18–30V DC（标称 24V DC） |
| 输出电压 | +5V DC、±15V DC（背板多轨分配） |
| 保护功能 | 过流、过压、反接保护 |
| 工作温度 | -20℃ ~ +60℃ |
| 尺寸 / 重量 | 约 233×160mm，1.5kg |
| 安装方式 | 标准 Eurocard 机架插入式，前板固定螺丝 |
| 接口 | 背板电源导轨、状态 LED 指示灯、测试点 |
常见问题解答
Q1：这个模块在系统里起什么作用？A：它是机架的供电心脏，把外部 24V 转换成背板需要的 + 5V、±15V，给 CPU、I/O、通讯模块稳定供电，保障整个 DCS/PLC 系统运行，相当于设备的 “电源中枢”。
Q2：支持热插拔吗？A：不支持。必须断电更换，强行热插拔会导致背板短路、模块烧毁，甚至损坏其他板卡，需停机操作。
Q3：能直接替换旧款电源板吗？A：硬件尺寸兼容，但需核对 2 点：① 输出电压是否一致（+5V/±15V）；② 连接器针脚定义是否相同。替换后需测量输出电压，避免供电异常。
Q4：质保多久？是原装正品吗？A：提供12 个月质保，全新原装正品，可提供原厂装箱单、序列号官网核验、出厂检测报告，非翻新 / 维修件。
Q5：上电后 LED 不亮、无输出是什么原因？A：常见 3 个原因：① 输入电压过低（低于 18V）或极性接反；② 内部保险丝熔断（过载或短路导致）；③ 背板连接器接触不良或针脚弯曲。
质量检测流程
- 入库验收：核验原厂装箱单、序列号；外观无划痕、接口完好；核对合格证齐全。
- 上机功能测试：搭建 ABB 机架测试环境；通电自检，LED 状态正常；测量输出电压，精度符合要求；连续 24 小时运行，记录温升与稳定性，出具测试报告。
- 电气参数测试：万用表测输入 / 输出电压；500V 摇表测绝缘＞10MΩ；过流保护功能测试正常。
- 固件与配置核验：核对型号与部件编号；检查保护参数设置；记录测试数据。
- 最终质检封装：质检员签字确认；防静电袋密封，气泡膜 + 纸箱防护；贴 QC 合格标签（含日期）。
替换避坑指南
- 输入电压与极性错误
- 问题：电压过低 / 过高或正负极接反，模块不工作或烧毁。
- 避坑：上电前用万用表测电压（18–30V），核对正负极；接线后再次确认。
- 案例：现场接反极性，上电瞬间模块冒烟，更换后正确接线恢复。
- 背板连接器针脚损坏
- 问题：插拔用力不当，针脚弯曲 / 断裂，导致供电异常。
- 避坑：插拔时垂直用力，避免倾斜；取出后检查针脚，有弯曲用镊子小心校正。
- 负载过载
- 问题：机架模块过多，总功耗超过电源板承载能力，电压不稳或保护停机。
- 避坑：核算总功耗，预留 20% 余量；必要时增配电源板或减少模块数量。
- 静电击穿元件
- 问题：干燥季节无防护操作，内部芯片烧毁。
- 避坑：全程戴防静电手环、在防静电垫操作；冬季操作前触摸接地金属放电。
- 固定螺丝未拧紧
- 问题：运行中振动导致模块松动，接触不良，供电时断时续。
- 避坑：安装时拧紧面板螺丝，确保模块无松动；定期巡检紧固。
