描述
产品详情

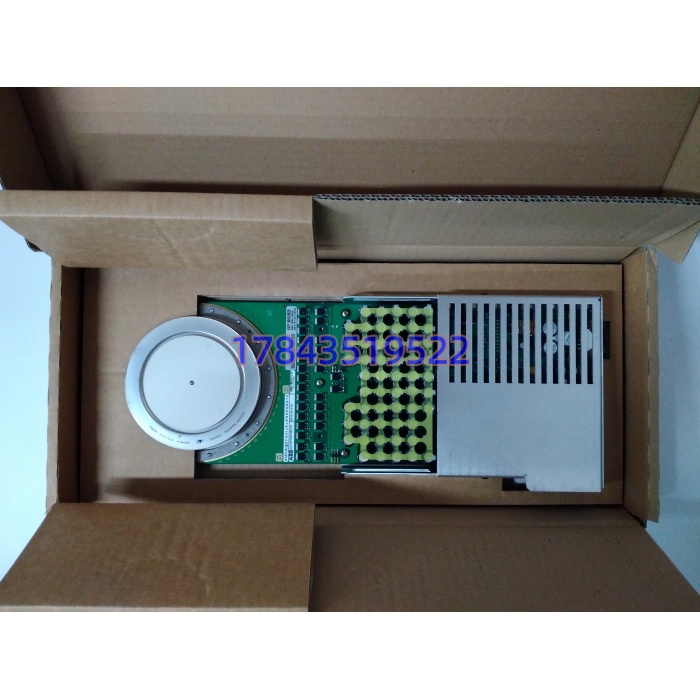

・型号：5SHY5045L0020
・品牌：ABB
・系列：IGCT 大功率半导体器件
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 部件型号 | 5SHY5045L0020 |
| 备选物料编码 | AC10272001R0101、5SXE08-0167 |
| 器件类型 | 集成门极换流晶闸管 IGCT |
| 典型适配设备 | ABB ACS5000 中压变频器功率单元 |
| 封装形式 | 压接式功率封装 |
| 冷却方式 | 水冷散热（原厂标准方案） |
| 工作介质 | 纯水乙二醇冷却系统 |
| 门极特性 | 集成驱动回路，配套专用门极触发板 |
| 应用电压等级 | 中压变频，参考系统 6kV 等级 |
| 抗震标准 | 满足工业变流器柜内安装规范 |
| MTBF 参考 | 正常水冷工况大于 6 万小时（原厂样本参考） |
| 防护要求 | 严禁粉尘、凝露，柜体需维持正压 |
产品介绍
ABB 5SHY5045L0020 是工业大功率变流器使用的压接型 IGCT 器件，为 ACS5000 高压变频器功率单元核心开关元件，集成主晶闸管与门极驱动接口，依靠水冷系统带走导通损耗热量。模块采用压接封装，相比焊接式功率器件，热循环耐受能力更强。
坦白讲，这类高压 IGCT 属于设备核心易损备件。现场大量故障都是器件老化击穿、水冷回路堵塞过热引发。第三方仿制器件门极同步性较差，替换后容易出现单元过流跳闸；优先原厂器件能减少变频系统频繁保护性停机。该器件不单独通用，必须匹配同型号功率单元硬件与控制程序。
应用场景与行业案例
痛点切入：高压变频装置一旦功率器件击穿，整套机组紧急停机，矿山、冶金连续产线停产损失巨大；现场很多维保团队随意混用不同型号 IGCT，出现单元输出不平衡、频繁过流报警；水冷系统维护不到位，直接加速器件热疲劳失效。
典型场景
- 冶金行业：高炉主抽风机、烧结风机 ACS5000 变频驱动，大功率工况需要可靠的高压开关器件保障连续运转。
- 矿山行业：大型矿井主排水泵、提升机中压变频系统，负载波动大，对器件耐冲击能力要求高。
- 电力行业：热电厂引风机、送风机高压变频改造项目，作为功率单元核心器件。
- 水处理行业：大型泵站中压变频器，长期不间断运行。
真实案例前年在一家钢铁厂处理故障，4# 烧结主抽风机 ABB ACS5000 变频器报功率单元短路，拆开后确认 5SHY5045L0020 器件击穿。一开始采购低价兼容器件替换，运行三天就出现三相输出不平衡，频繁触发单元过流保护。换回原装同编码 IGCT，同步清理水冷管路水垢，重新校准门极触发时序。投入运行至今两年，没有再次出现功率单元故障。现场经验，高压大功率半导体备件不要贪图低价，一次停机损失远超备件差价。
