描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 组合型号 | 5SHY3545L0016（功率单元）+ GVC736BE101（驱动板） |
| 器件类型 | 集成门极换流晶闸管（IGCT） |
| 额定电压 | 4.5 kV |
| 额定电流 | 3 kA |
| 关断特性 | 无缓冲（Snubberless）硬关断 |
| 触发方式 | 光纤信号触发，电气隔离 |
| 工作频率 | ≤1 kHz（中高频应用） |
| 驱动板型号 | GVC736BE101（3BHE019719R0101） |
| 模块尺寸 | 约 173 × 145 × 318 mm |
| 冷却方式 | 水冷 / 强迫风冷（依整机设计） |
| 保护功能 | 过流、过压、过热、门极故障检测 |
产品深度介绍

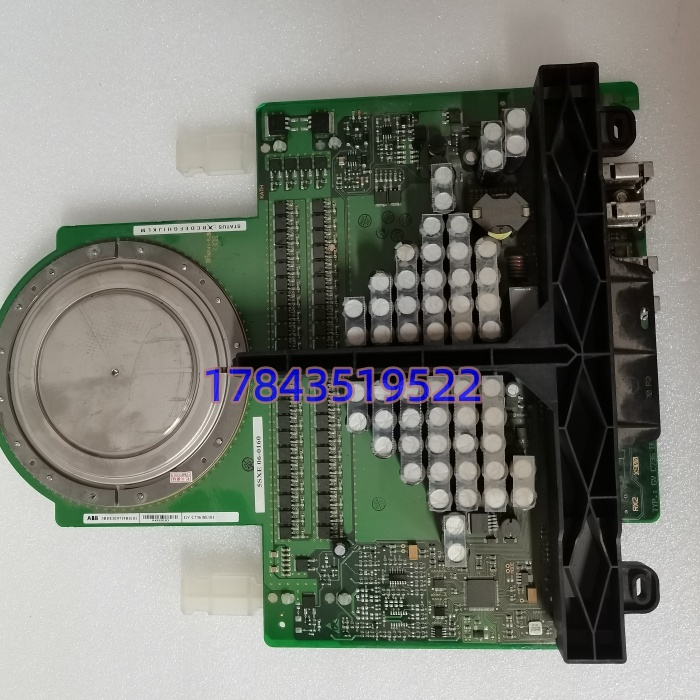

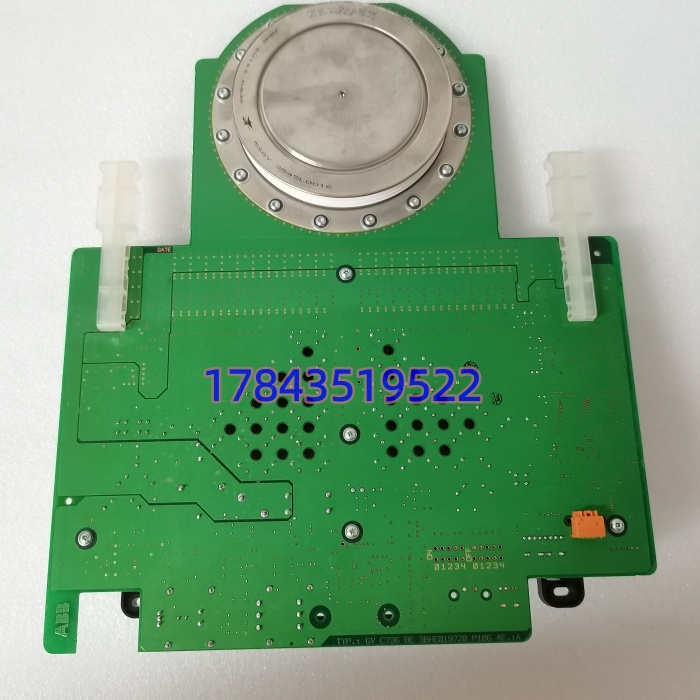

这套 ABB 5SHY3545L0016+GVC736BE101 是 ACS6000 中高压变频系统的核心功率单元，由 IGCT 主功率模块与配套门极驱动板组成。IGCT 融合了晶闸管的低导通损耗与晶体管的高速开关特性，可在 4.5kV/3kA 工况下实现高效电能转换。
GVC736BE101 驱动板负责接收主控指令，通过光纤信号精确控制 IGCT 的开通与关断，同时实时监测模块温度、电流及电压状态，提供故障反馈与保护动作。整套组件具备高电磁抗扰性与宽温运行能力，适合冶金、电力、油气等大功率、高可靠工业场景。
应用场景与行业案例
中高压大功率传动系统常面临功率器件可靠性差、开关损耗高、故障停机损失大等痛点。普通 IGBT 模块在 3kV 以上工况下损耗激增，而传统晶闸管开关速度慢、控制精度低，难以满足高效节能与精准调速需求。
典型应用场景:
- 冶金行业 – 轧机主传动用于热轧 / 冷轧机组主电机驱动，实现低速大转矩与高速稳定运行，降低能耗。
- 电力行业 – 高压变频调速配套电厂引风机、送风机、循环水泵高压变频改造，节能率可达 20%-30%。
- 石油化工 – 大型压缩机驱动离心压缩机、往复式压缩机，实现工艺流量精准控制，保障连续生产。
- 轨道交通 – 牵引变流器用于机车 / 动车组牵引系统，将高压直流电逆变为交流电驱动牵引电机。
案例：某钢厂轧机变频改造华东某大型钢铁厂 1700mm 热连轧机组原采用晶闸管调速系统，存在效率低、谐波大、维护频繁等问题，每月因器件故障停机 2-3 次，单次损失超 50 万元。
2024 年改造为 ABB ACS6000 中高压变频系统，核心功率单元采用 5SHY3545L0016+GVC736BE101 套件。改造后：
- 系统效率提升 12%，年节电超 200 万度；
- 谐波畸变率（THDi）降至 5% 以下，满足国标要求；
- 功率单元连续运行无故障，维护周期延长至 6 个月；
- 调速精度达 ±0.1%，产品成材率提升 0.8%。
