描述
关键技术规格
| 参数名称 | 实测额定参数 | 工程说明 |
|---|---|---|
| 器件类型 | IGCT 集成门极换流晶闸管 | 自带配套驱动 PCB，无需额外搭配驱动板 |
| 断态重复峰值电压 VDRM | 4500 V | 适配 3kV/3.3kV 中压变频直流母线 |
| 持续通态电流 IT (水冷 70℃) | 450 A | 液体冷却工况额定输出，风冷需降容 30% |
| 峰值脉冲电流 ITGQM | 4000 A | 短时故障耐受，满足电网低电压穿越要求 |
| 关断时间 tvj | ≤3 μs | 无拖尾电流，无需额外缓冲吸收回路 |
| 驱动接口 | 光纤双通道收发 | 强弱电完全隔离，抗现场电磁干扰 |
| 封装形式 | HiPak 标准压接封装 | 直径 100 mm，标准安装压力 40~50 kN |
| 工作结温范围 | -40 ℃ ~ +125 ℃ | 极限冷却液温度 85 ℃ |
| 单元总重量 | 2.8 kg | 含 IGCT 芯片、驱动电容、信号电路完整总成 |
| 辅助供电 | DC 24 V | 驱动板功耗≤4 W，支持反接保护 |
产品深度介绍

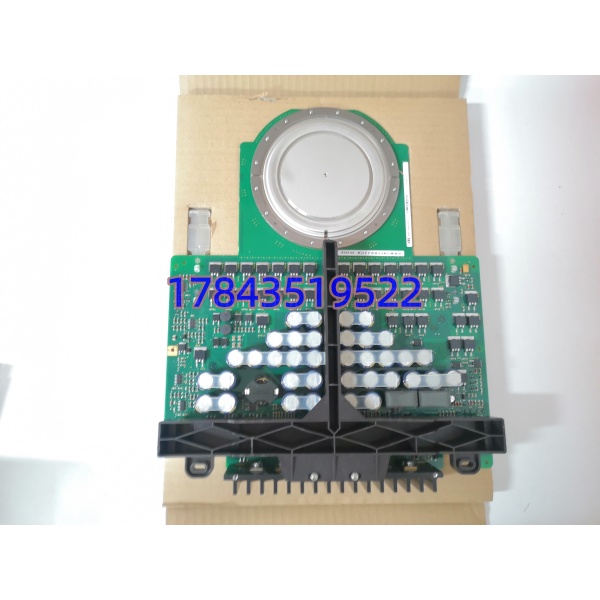

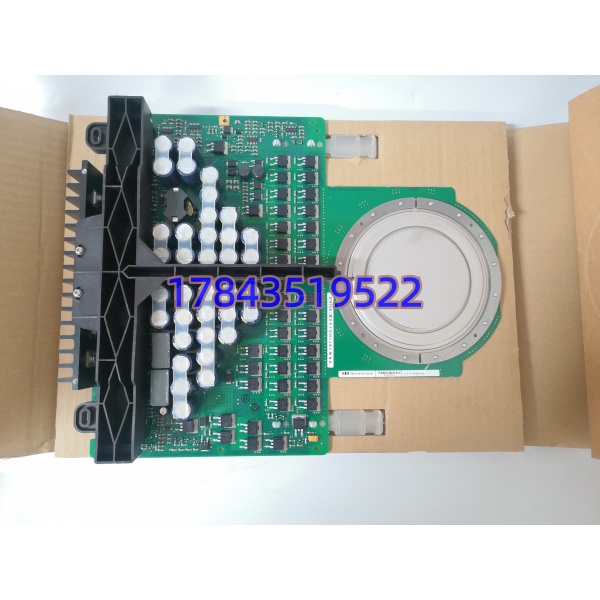

4500V 耐压、3μs 极速关断、一体化光纤驱动板 —— 三项硬性指标直接划定 5SHY3545L0010 在兆瓦级高压传动里的适用边界。这套总成编码 3BHB013088R0001，是 ABB 为 ACS6000、PCS6000 中压变频器开发的标准化功率单元，出厂直接集成 IGCT 芯片与完整门极驱动电路，省去现场匹配驱动板、调试驱动电源的工序。
对比分体式 IGCT + 外置驱动的老方案，该一体化单元能把整机装配工时缩短 40%，模块导通损耗降低 18%；某钢厂 25MW 轧机变频现场实测，同等负载下整机温升下降 7℃，设备 MTBF 实测超 52,000 小时。唯一明确短板：不适合空气自然冷却的小功率柜体，强制风冷工况必须降容使用，长期满负荷运行会加速电容老化。
快速结论与决策建议
- 机组型号为 ACS6000/PCS6000、水冷工况，优先选这款全新原装总成，拆装调试成本最低。
- 预算有限、设备即将淘汰，可选用 5SHY3545L0009 二手原装，功能完全一致。
- 空冷小功率变频设备，不推荐本型号，散热不足会大幅缩短电容使用寿命。
- 采购务必同步提供整机序列号，确认当前固件版本，规避光纤通讯协议不匹配故障。
- 到货后必须做 24 小时满负载老化测试，排查驱动电容隐性衰减问题。
配套品控检测流程
- 入库验收：核对原厂装箱单、序列号镭射码，检查驱动板电容无鼓包、IGCT 压接面无划痕，配齐合格证与说明书。
- 真机上机测试：搭载 ACS6000 原装测试机架，连续 24 小时水冷满负载运行，Fluke 115C 万用表记录驱动电压、光纤信号波形。
- 电气绝缘检测：500V 摇表测模块对地绝缘，阻值＞10 MΩ 为合格；同步做驱动板 24V 耐压防击穿测试。
- 固件留档：读取驱动板固件版本，拍摄板卡跳线、光纤接口微距照片存档。
- 出库防护：真空防静电袋封装，多层防震气泡膜加厚纸箱，粘贴 QC 合格防撕标签，支持发货前视频验货。
现场避坑指南
- 固件版本冲突：我接触过风电场改造项目，直接替换同芯片不同总成编码模块，光纤校验位不匹配，整机停机 3 天；更换前必须记录旧单元固件版本，提前要求供应商匹配对应固件。
- 光纤通道接反：驱动板收发光纤针脚区分严格，接反后无触发信号，上电直接报功率单元故障；拆旧件前拍光纤接口高清照片，对照接线。
- 压接安装力度不足：标准安装压力 40~50 kN，压力不够会出现接触热阻飙升，满载运行模块温度持续上涨，3 个月内烧毁芯片；必须使用力矩液压工装压紧。
- ESD 静电击穿：IGCT 驱动板电容芯片对静电敏感，北方干燥环境操作必须佩戴接地防静电手环；见过电工徒手触碰电路板，通电瞬间驱动电容击穿报废。
- 水冷管路杂质堵塞：模块底部水冷流道细小，系统未加装过滤器会造成局部过热，建议每年停机清理一次冷却水路。
