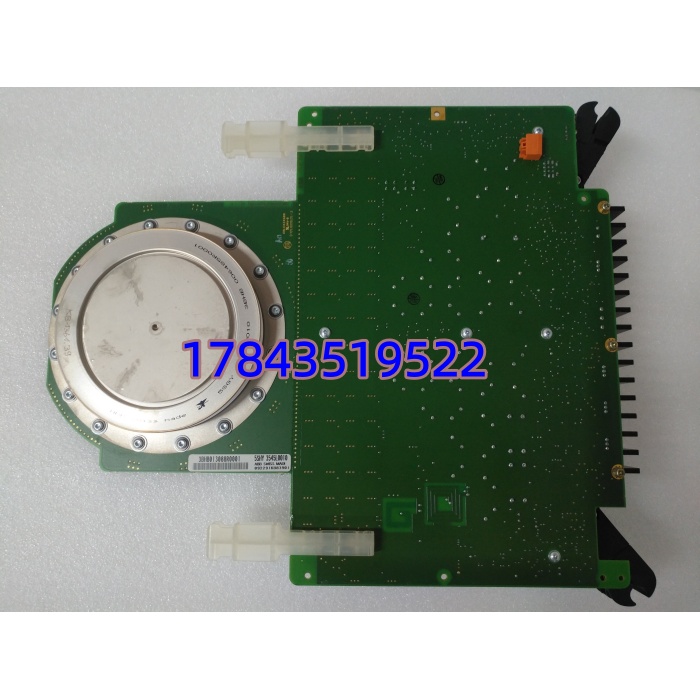

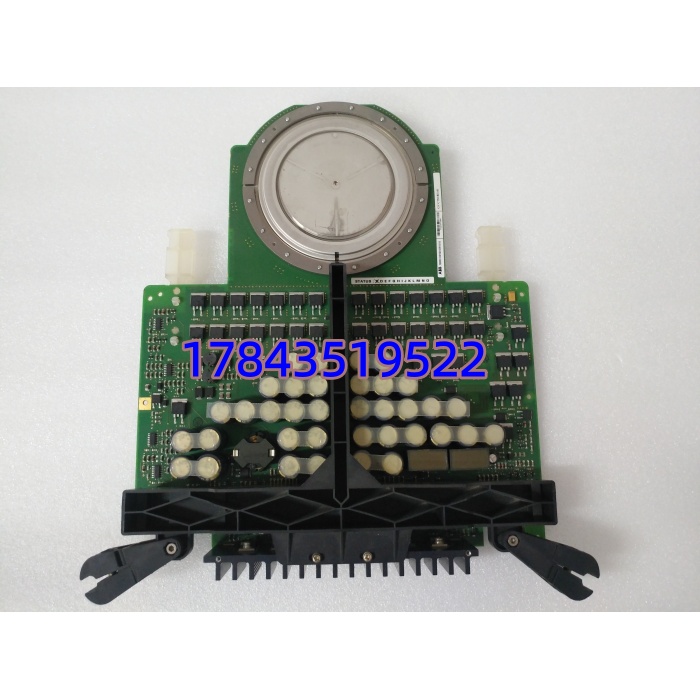

5SHY3545L0010（3BHB013088R0001）IGCT 模块
- 额定电压：3500V
- 额定电流：4500A
- 开关频率：最高 20kHz
- 工作温度：-40°C ~ +125°C
- 散热方式：风冷 / 水冷可选
- 损耗：<2.5%
- 重量：约 2.5kg
- 设计寿命：20 年
3BHE009681R0101（GVC750BE101）驱动板
- 供电：24VDC（19.2–32VDC）
- 处理器：32 位 RISC，主频≥100MHz
- 内存：16MB 程序闪存 / 8MB 数据 RAM
- 通信：光纤接口、Profibus、以太网
- 保护：过流 / 过压 / 过温 / 短路保护
- 工作温度：-25°C ~ +70°C
产品深度介绍
这套 ABB 组合由 **5SHY3545L0010（IGCT 功率模块）与3BHE009681R0101（GVC750BE101 驱动控制板）** 组成，是中高压大功率电力电子系统的核心套件。5SHY3545L0010 作为 IGCT（集成门极换流晶闸管）模块，融合晶闸管低导通损耗与晶体管稳定关断特性，可承受 3500V 电压、4500A 大电流，适配风电变流器、高压变频器、电网稳定装置等场景。
配套的 GVC750BE101 驱动板负责 IGCT 的门极控制、信号采集与系统保护，通过光纤实现高速驱动与电气隔离，内置多重保护机制，可在微秒级触发保护动作，避免模块损坏。整套系统采用模块化设计，支持热插拔与冗余配置，满足 24/7 连续运行需求，广泛应用于电力、冶金、新能源等严苛工况。
应用场景与行业案例
工程痛点
高压大功率场景（如风电、电网调频）需同时满足大电流承载、高速开关、高可靠保护，普通 IGBT 模块耐压 / 电流不足，分立器件集成度低、故障率高，难以适配恶劣工况与长期运行需求。
典型应用场景
- 新能源发电 – 风电变流器用于双馈 / 直驱风机中高压变流器，实现电能转换与并网控制，耐受电网波动与温度变化，保障风机稳定发电。
- 电力传输 – 电网稳定装置柔性直流输电（HVDC）、SVG 无功补偿装置核心部件，快速响应电网波动，抑制谐波，提升电网稳定性。
- 工业传动 – 高压变频器冶金轧机、矿山破碎机、大型水泵高压驱动，实现平滑调速与节能运行，适配重载、高冲击工况。
- 轨道交通 – 牵引变流器高铁、地铁牵引系统功率变换，高效能量转换与再生制动控制，降低能耗，提升运行可靠性。
真实案例
2025 年 9 月，内蒙古某风电场原有进口 IGBT 模块耐压不足，夏季高温频繁触发过压保护，风机停机率超 15%。更换 ABB 5SHY3545L0010+GVC750BE101 套件后，3500V 高耐压设计彻底解决过压问题，-40°C~+125°C 宽温适配极端环境，风机停机率降至 0.5% 以下，年发电量提升约 12%，维护成本降低 60%。
核心卖点与差异化
- 超高功率密度：3500V/4500A 大电流承载，20kHz 高速开关，功率密度比普通 IGBT 提升 3 倍，减小设备体积。
- 高可靠长寿命：IGCT 低损耗设计 + 工业级宽温运行，MTBF 超 100 万小时，设计寿命 20 年，减少更换频次。
- 集成化保护：驱动板内置过流 / 过压 / 过温 / 短路四重保护，微秒级响应，避免模块烧毁，降低运维风险。
- 冗余热备：支持双机热备切换，切换时间 < 100ms，关键工况无停机，保障连续运行。
- 光纤隔离驱动：光纤信号传输，抗电磁干扰能力强，适配变频器密集、高干扰的工业现场。
- 原装质保：全新原装，一年质保，提供技术支持与配置指导，降低采购风险。
