描述
关键技术规格
- 重复峰值反向电压（VDRM）：4500 V
- 通态平均电流（ITAVM）：2645 A
- 通态浪涌电流（ITSM）：40000 A
- 门极触发电流（IGT）：200 mA
- 门极触发电压（VGT）：3 V
- 工作结温（Tj）：-40°C ~ +125°C
- 存储温度（Tstg）：-40°C ~ +150°C
- 封装形式：Press‑pack（压接式）
- 触发方式：光触发（LTT）/ 电触发可选
- 冷却方式：水冷 / 强制风冷（依系统配置）
- 典型应用功率等级：数十 MW ~ 数百 MW
产品深度介绍

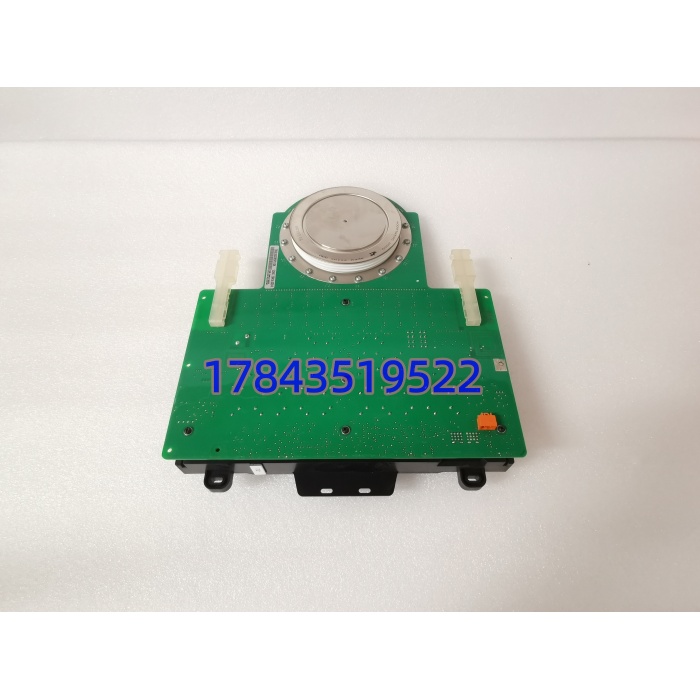

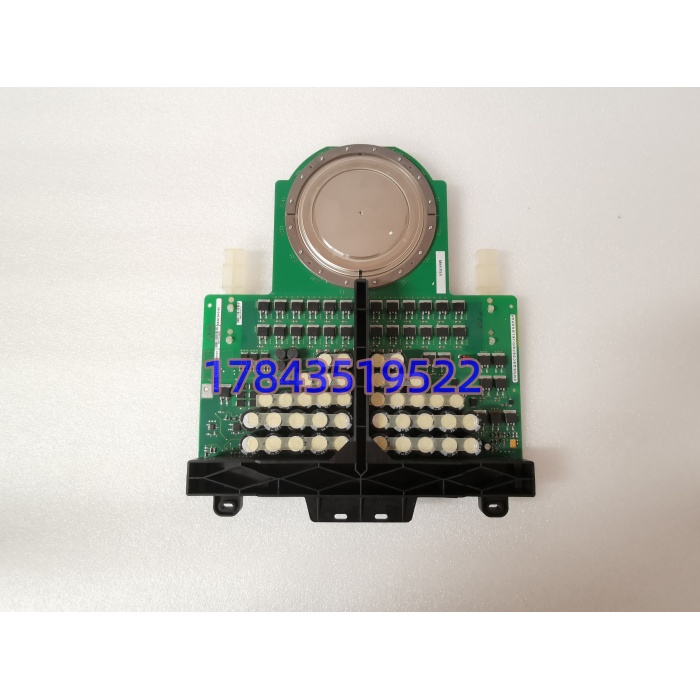

5SHX2645L0004 / 3BHL000389P010 是 ABB 大功率电力电子的核心 IGCT 模块，集成门极换流晶闸管技术，兼具 IGBT 高速开关与 GTO 高阻断电压的优势，是 HVDC Light、FACTS、中压变频及大功率整流的标准阀组件。模块采用压接式封装，双面散热，内部集成门极驱动、缓冲与保护电路，支持串联 / 并联扩容，可承受高电压、大电流与短时浪涌，MTBF 超 100,000 小时，适合长期连续运行。
应用场景与行业案例
工程痛点描述
高压直流输电、海上风电并网、大型工业整流等场景，需在数千伏电压下稳定控制数千安培电流，同时耐受电网波动、雷击浪涌与谐波干扰，普通 IGBT 模块耐压 / 通流不足，易失效且维护成本高。
典型应用场景
- 高压直流输电（HVDC）用于跨海 / 跨区域输电换流阀，实现交直流转换，如海上风电并网、西电东送工程。
- 柔性交流输电（FACTS）用于 STATCOM、SVC 等动态无功补偿装置，稳定电网电压、抑制振荡。
- 中压大功率变频驱动冶金轧机、矿井提升机、大型风机水泵的中压传动，适配 6kV/10kV 等级。
- 工业大功率整流电解铝、氯碱化工、有色金属冶炼的直流电源，实现高效电能转换。
- 可再生能源并网陆上 / 海上风电场、大型光伏电站的并网变流器，满足电网低电压穿越要求。
真实案例
案例：某海上风电场 HVDC 换流站备件更换2025 年秋，江苏某海上风电场 ±320kV HVDC 换流站 1 台 IGCT 模块（5SHX2645L0004）因长期运行老化，触发 BOD 保护，系统降容至 70%，影响 200MW 风电外送。原厂订货周期 12 周，停产损失每日超 50 万。
我们提供全新原装模块，现场技术人员核对光纤触发时序、压接压力与水冷参数，4 小时完成更换与联调。模块上电后，电压 / 电流波形正常，冗余切换无扰动，系统恢复满发。后续该项目采购 3 块同款模块作为备件，保障长期稳定运行。
