描述
产品深度介绍
ABB 5SHX1445H0001 是一款高性能 IGCT 功率半导体模块，专为中高压大功率变换场景设计，集成门极驱动、功率芯片与散热结构于一体。
模块融合 IGBT 与 GTO 技术优势，具备低导通损耗、微秒级开关速度及强抗干扰能力。内置过流、过压、过热多重保护，适配 – 40°C 至 + 85°C 宽温环境，可长期在粉尘、振动的工业现场稳定运行。标准模块化设计，适配 ACS800 等系列高压变频器，同型号可直接替换，无需改动系统主电路。

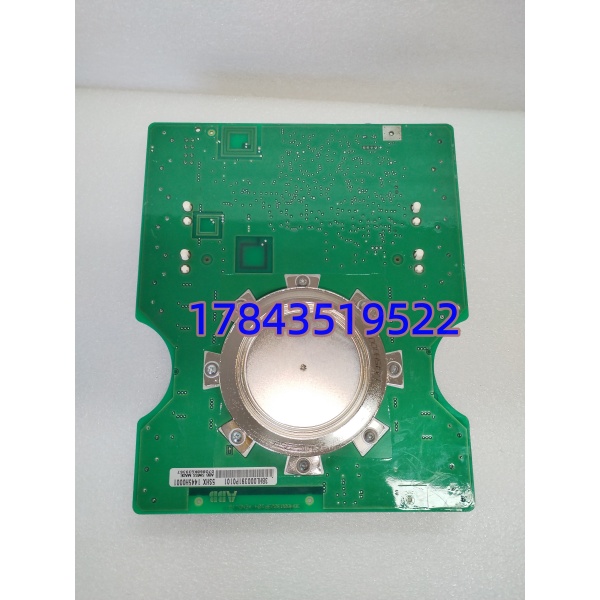

ABB 5SHX1445H0001
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 产品型号 | 5SHX1445H0001（3BHL000391P0101） |
| 产品类型 | IGCT（集成门极换流晶闸管）功率模块 |
| 额定电压 | 1700V |
| 额定电流 | 1445A |
| 开关频率 | 2kHz~15kHz |
| 工作温度 | -40°C ~ +85°C |
| 冷却方式 | 水冷（高效散热） |
| 保护功能 | 过流、过压、短路、过热保护 |
| 尺寸 | 142mm×127mm×36mm |
| 质保期限 | 12 个月 |
应用场景与行业痛点
工程痛点
高压变频器长期高负载运行后，功率模块易老化、炸裂或报过流故障。原厂订货交期长达 10–14 周，停机一天损失可达数十万；市面非原装模块参数匹配度低，易导致输出波形畸变、设备二次损坏，不敢用于关键机组。
典型应用场景
- 电力行业 – 高压变频调速电厂引风机、送风机、水泵高压变频系统核心功率部件，保障节能改造后稳定运行。
- 新能源 – 风电变流器风力发电机组电能转换单元，实现风能高效并网，适应野外恶劣环境。
- 冶金行业 – 轧机传动热轧 / 冷轧生产线主传动高压变频器，承受重载冲击与频繁启停工况。
- 轨道交通 – 牵引变流电力机车、城轨车辆牵引变流器，提供稳定动力输出，保障行车安全。
- 工业传动 – 大型电机驱动水泥、矿山大型破碎机、球磨机高压变频驱动，降低能耗，减少维护成本。
ABB 5SHX1445H0001
质量检测流程
- 入库验收检测核验原厂序列号、物料编码及出厂合格证；模块外壳无变形、无磕碰划痕，引脚端子无氧化、无拆装维修痕迹；核对配套说明书与质保文件。
- 外观硬件检测内部 IGCT 芯片、门极驱动电路板无烧蚀、鼓包，焊点饱满无虚焊；内部无灰尘积垢，无私自维修飞线、元件更换痕迹。
- 上机功能测试接入 ABB ACS800 专用测试机架，通电自检正常；模拟高压变频工况，进行整流、逆变全功能测试，开关动作无异常、无报错；连续 24 小时满载老化，温升正常，保护功能触发灵敏。
- 电气参数测试采用高精度万用表、绝缘测试仪检测，强弱电回路对地绝缘阻值达标；导通压降、开关损耗等参数符合原厂技术标准，无参数漂移。
- 固件与配置备案读取模块门极驱动固件版本并存档，记录默认保护参数配置，方便现场直接对标复刻。
- 最终质检与包装质检员核验合格后贴 QC 合格标签，独立防静电袋封装，外加气泡膜与硬纸箱加固，防止运输震动、静电损坏。
