描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 模块组合 | 5SHX08F4502（IGCT 本体）+ 3BHB003387R0101（阀控单元）+ 5SXE05-0151（门极放大）+ GVC703AE01（控制模块） |
| 功率器件类型 | IGCT（集成门极换向晶闸管） |
| 额定电压 | 中高压（适配 ACS6000/PCS6000 变频器） |
| 门极驱动电源 | 24V DC ±10% |
| 驱动输出电流 | 15A（峰值，5SXE05-0151） |
| 通讯接口 | 光纤（驱动）+ 以太网 / Profibus（控制） |
| 工作温度 | -20°C ~ +70°C |
| 隔离耐压 | ≥1500V AC（通道 – 系统） |
| 安装方式 | 标准机架 / PCB 安装 |
| 质保期 | 12 个月 |

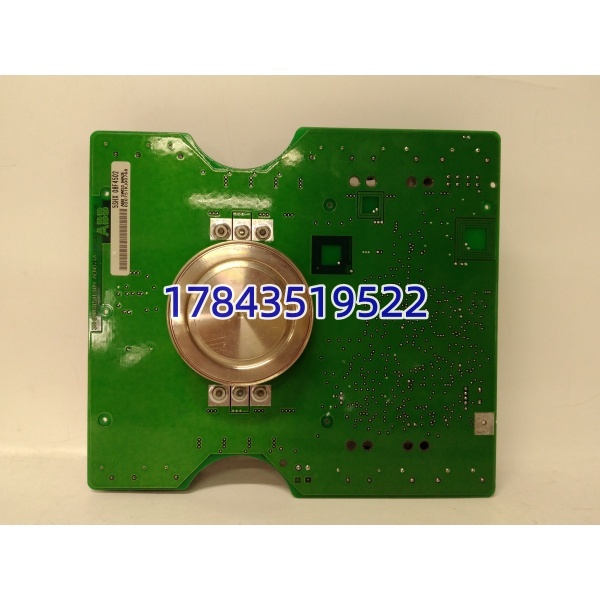

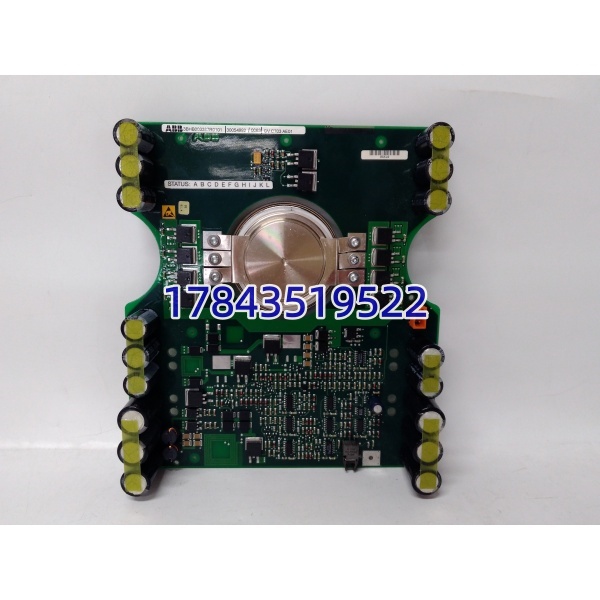

ABB 5SHX08F4502 3BHB003387R0101 5SXE05-0151 GVC703AE01
产品深度介绍
这套 ABB 模块是IGCT 功率变换核心套装，包含 5SHX08F4502（IGCT 本体）、3BHB003387R0101（阀控单元）、5SXE05-0151（门极脉冲放大）及 GVC703AE01（控制模块），专为 ABB ACS6000/PCS6000 中高压变频器、DCS 系统及电力电子装置设计。模块集成 IGCT 技术，结合 GTO 与 IGBT 优势，具备低损耗、高可靠性、高开关频率特性，支持无缓冲关断，适配中高压大功率场景。驱动单元采用光纤隔离，抗电磁干扰强，控制精度高，保障系统稳定运行。
应用场景与行业案例
工程痛点描述
在电力、冶金等行业，中高压大功率变频调速与电能转换常面临器件可靠性低、抗干扰差、维护成本高等问题。我曾参与某钢厂轧线改造，旧模块频繁故障导致生产线停机，每次维修耗时超 8 小时，损失严重。
典型应用场景
- 电力行业 – 高压变频调速用于火电厂引风机、送风机、水泵的高压变频调速，实现节能降耗，适配 6kV/10kV 电压等级。
- 冶金行业 – 轧机 / 传动控制轧钢机、高炉鼓风机等大功率传动系统的电能转换与调速，适应高温、粉尘、强电磁干扰环境。
- 轨道交通 – 牵引变流器高速列车、地铁牵引系统的电能转换，提供稳定动力输出，满足高可靠性、高安全性要求。
- 新能源 – 风电 / 光伏并网风电变流器、光伏逆变器的核心功率单元，实现电能质量调节与电网稳定控制。
真实案例
案例：某钢厂轧线高压变频器改造去年 5 月，华东某钢厂 1700mm 热连轧生产线的 ABB ACS6000 高压变频器故障频发，原模块老化，每周至少停机 1 次，每次损失超 50 万元。原厂报价高且交货期 6 周，严重影响生产。紧急联系我们，确认有5SHX08F4502 套装全新原装现货，当天发出，3 天内送达。工程师更换模块并调试后，变频器运行稳定，故障次数降为 0，年减少损失超 2000 万元。设备主管表示：“IGCT 模块的可靠性是高压变频稳定运行的关键，常备核心备件至关重要。”

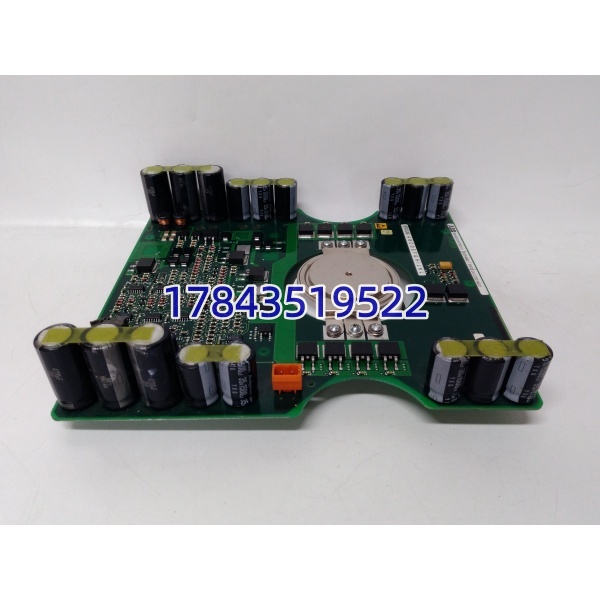

ABB 5SHX08F4502 3BHB003387R0101 5SXE05-0151 GVC703AE01
质量透明化检测流程
1. 入库验收检测
- 来源追溯: 核对原厂装箱单、序列号，确认 ABB 正规渠道产品。
- 防伪识别: 官网查询序列号，验证真伪。
- 外观检查: 无腐蚀、划痕、维修痕迹，接口完好，标签清晰。
- 附件核对: 说明书、合格证、质保卡齐全。
2. 上机功能测试
- 测试环境: ABB ACS6000 原厂测试机架及仿真系统。
- 通电自检: 24VDC 供电，LED 指示灯正常，无报错。
- 驱动通讯测试: 光纤通讯握手正常，门极信号输出稳定，无超时故障。
- 功率模块测试: 模拟高压工况，全功率运行 24 小时，温升正常，无异常发热、信号漂移。
- 测试记录: 生成测试报告，含数据、截图，可提供客户核验。
3. 电气参数测试
- 绝缘电阻: 500V 摇表测试，绝缘电阻 > 10MΩ。
- 接地连续性: 外壳与接地端导通良好，接地电阻 < 0.5Ω。
- 耐压测试: 模块高压端与低压端间耐压测试，无击穿、闪络现象。
4. 固件 / 配置验证
- ** 固件版本读取并记录，可按客户需求刷新适配版本。
- ** 配置参数备份，拍照记录 DIP 开关 / 跳线设置。
5. 最终质检与包装
- 质检员签字确认，贴附 QC 合格标签及生产日期。
- 防静电袋密封，气泡膜包裹后装入硬纸箱，内置防潮剂。
技术避坑指南
1. 固件 / 版本不匹配
- 问题: 新模块固件版本与现有变频器 / 控制系统不兼容，导致通讯失败、驱动异常或功率模块无法触发。曾遇项目更换模块后，变频器持续报 “门极驱动故障”，排查 3 天发现版本不匹配。
- 避坑:
- 更换前读取原模块固件版本并记录。
- 采购时明确要求固件版本与现场系统（ACS6000/PCS6000）匹配。
- 版本差异大时，联系供应商刷新固件至适配版本。
2. 光纤接线 / 驱动配置错误
- 问题: 光纤接头插反、损坏或驱动单元地址配置错误，导致门极信号无法传输，功率模块不工作。
- 避坑:
- 更换前拍照记录光纤接线顺序与驱动单元 DIP 开关位置。
- 光纤接头清洁后再插接，确保牢固，避免弯折过度。
- 上机前核对驱动地址、波特率等参数，与原模块一致。
3. 电源容量 / 极性错误
- 问题: 驱动单元 24V 电源容量不足、极性接反或电压波动大，导致驱动模块烧毁、输出信号异常。
- 避坑:
- 确认电源容量≥驱动模块总功耗的 1.5 倍，预留 20% 以上余量。
- 接线前用万用表测量电源电压、极性，确认正常再上电。
- 电源端加装滤波器，减少电压波动与干扰。
4. 静电 / 高压防护不到位
- 问题: 干燥环境下未做防静电措施直接操作，静电击穿模块芯片；或未放电直接接触高压端，导致人身伤害或模块损坏。
- 避坑:
- 操作前佩戴防静电手环，触摸接地金属释放静电；在防静电垫上操作。
- 高压系统断电后，必须用专用放电工具对模块高压端放电，确认无残留电压再接触。
- 严禁带电插拔模块或光纤接头。
