描述
关键技术规格
- 供电：24VDC（18–30VDC 宽压）
- 功耗：≤5W（空载）
- 输入：直流开关量，24VDC±10%，每通道≤10mA
- 输出：继电器触点，常开 / 常闭可选；5A@250VAC（阻性）
- 工作温度：-20°C ~ +70°C
- 保护：过压、欠压、反接、短路保护
- 安装：标准 DIN 导轨 / 机架插装
- 质保：12 个月

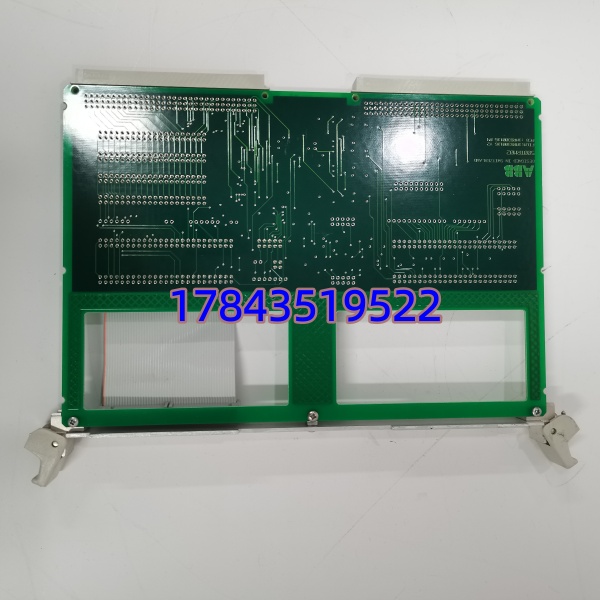

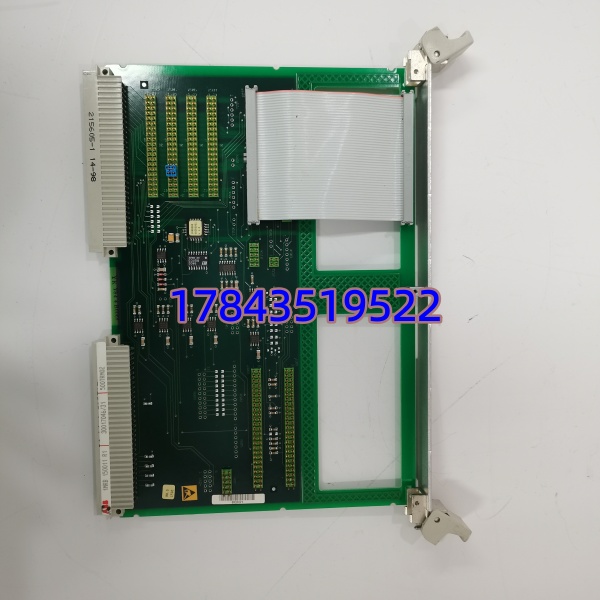

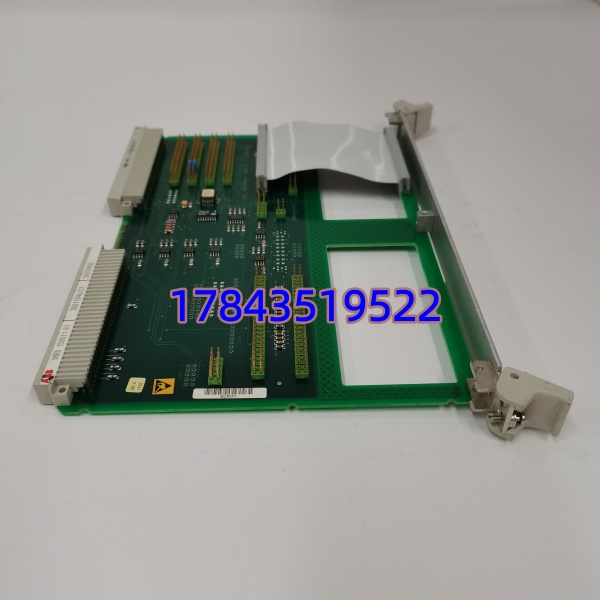

ABB 500TRM02 1MRB150011R1
产品深度介绍
ABB 500TRM02（1MRB150011R1）是 ABB 500 系列的端子继电器模块，用于 PLC/DCS 与现场设备间的信号隔离、电平转换与功率驱动。它将弱电控制信号转为继电器强电输出，适合驱动接触器、电磁阀、指示灯等负载，同时提供电气隔离，保护控制系统免受现场干扰与浪涌冲击。
模块采用工业级元器件与紧凑设计，抗干扰强、宽温稳定，适配电力、化工、冶金、水处理等恶劣工况；支持热插拔与快速更换，减少停机时间。
应用场景与行业案例
工业现场控制回路中，弱电信号直接驱动强电负载易受干扰、损坏 I/O 口；继电器模块可隔离强弱电、提升带载能力、提高系统安全性，是控制链路关键一环。
典型应用场景
- 电力行业：变电站二次回路，控制断路器、隔离开关分合
- 石油化工：防爆区与非防爆区信号隔离，控制反应釜、阀门、泵
- 冶金行业：高温环境下轧机、加热炉控制回路信号转换
- 水处理：水泵、电磁阀、加药泵启停控制，远程 I/O 信号隔离
- 智能制造：生产线输送带、机械手、气动执行器启停控制
真实案例某化工园区污水处理厂，PLC 输出直接驱动 24V 电磁阀，频繁出现 I/O 点烧毁、信号漂移，每月需更换模块，影响出水稳定。
改用 ABB 500TRM02（1MRB150011R1）后，PLC 信号经模块隔离放大，继电器触点驱动电磁阀，强弱电完全隔离。运行半年无故障，I/O 损坏问题彻底解决，维护成本显著下降，后续全厂统一标配该模块。
ABB 500TRM02 1MRB150011R1
核心卖点与差异化
- 强隔离 + 高可靠：光电隔离 + 继电器隔离，抗浪涌、抗干扰，MTBF>50,000 小时
- 宽压适配：18–30VDC 供电，适应现场电压波动，无需额外稳压
- 大功率输出：5A@250VAC 触点，可直接驱动多数接触器与电磁阀
- 紧凑易装：标准 DIN 导轨 / 机架安装，支持热插拔，更换 < 10 分钟
- 原装兼容：ABB 原厂，适配 500 系列系统，组态简单、即插即用
- 现货保障：常备原装现货，紧急订单 48 小时内发货，缩短停机
SOP 质量透明化检测流程
- 入库验收：核对序列号、原厂单据；查防伪、外观无腐蚀 / 划痕 / 焊痕；配齐合格证与防静电包装。
- 上机功能测试：接入 ABB 500 系列机架；通电自检、通道输入 / 继电器输出全测试；连续 24 小时老化，记录温升与触点状态。
- 电气参数测试：绝缘电阻 > 10MΩ（500V 摇表）；触点导通 / 耐压测试；电源波动 18–30V 测试，保护功能正常。
- 配置验证：确认固件版本兼容；备份默认配置，拍照记录 DIP / 跳线。
- 终检打包：质检签字、贴 QC 标签；防静电袋密封 + 气泡膜 + 硬纸箱；可提供测试视频 / 照片核对。
ABB 500TRM021MRB150011R1
技术避坑指南
- 负载类型与降容：继电器感性负载（如接触器、电磁阀）需降容至 3A 以内，避免触点烧蚀；建议并联续流二极管。
- 供电不稳：现场电压波动 >±15% 时，加装 24VDC 稳压电源，防止模块误动作或损坏。
- 接线错误：端子排输入 / 输出 / 公共端易混淆；更换前拍照记录原接线，严禁凭经验接线。
- 静电防护：干燥季节操作必须戴防静电手环、在防静电垫上作业，避免静电击穿内部电路。
- 安装间距：多模块并排安装时留≥10mm 间距，保证散热；环境温度 > 40°C 时加强机柜通风。
