描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 型号 | 500BIM01（1MRB150024R0002） |
| 制造商 | ABB |
| 系统 | AC500 系列 PLC |
| 输入通道 | 16 路独立数字量输入 |
| 输入信号 | 干触点 / PNP/NPN 兼容 |
| 信号电压 | 0：-3~+5V；1：+15~+30V |
| 隔离 | 通道间 500Vrms，电源 – 信号隔离 |
| 输入延迟 | 典型 5ms（0.1~16ms 可软件配置） |
| 电源 | 24VDC ±10%，背板总线供电 |
| 功耗 | ≤3W |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20（控制柜内安装） |
| 安装 | 标准 DIN 导轨 |

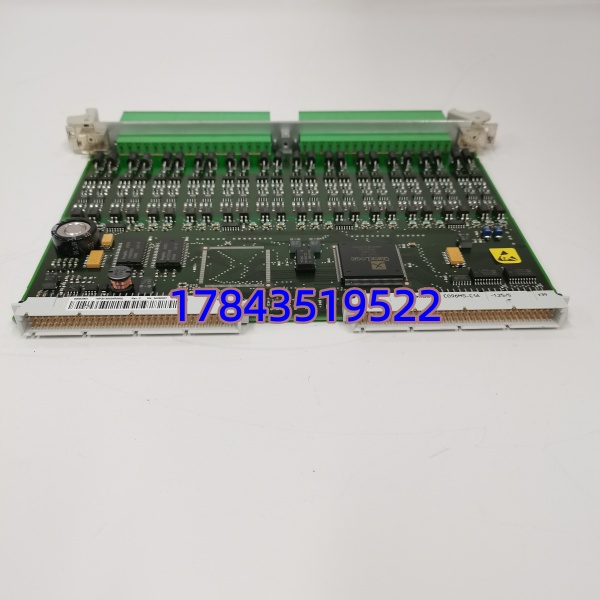

ABB 500BIM01 1MRB150024R0002
产品深度介绍
ABB 500BIM01（1MRB150024R0002）是 AC500 系列 PLC 配套的16 路数字量输入模块，负责采集现场开关、继电器、接近开关等设备的通断状态，上传至 CPU 进行逻辑运算。
模块采用光电隔离设计，每路独立隔离，抗干扰强；兼容 PNP/NPN 传感器，软件配置无需跳线；背板总线供电，无需额外接线，安装便捷。适用于工业现场严苛环境，保障信号稳定采集。

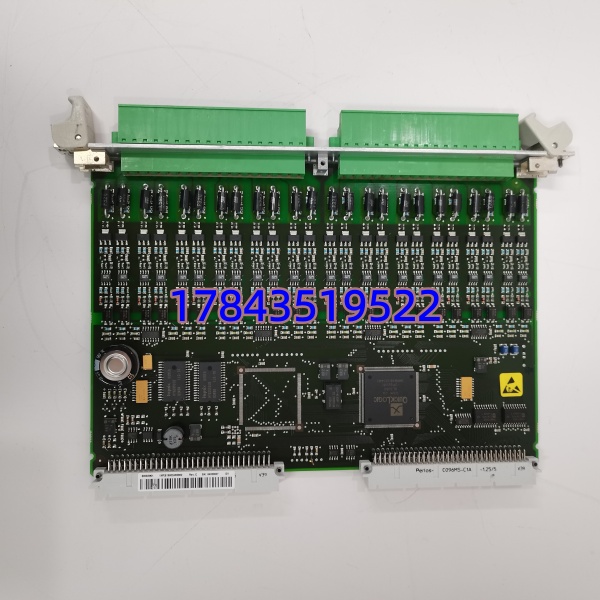

ABB 500BIM01 1MRB150024R0002
应用场景与行业案例
工程痛点描述
工业现场大量开关、限位、继电器信号需接入 PLC，信号易受干扰导致误判；传统模块通道少、接线繁琐、兼容性差，维护成本高。500BIM01 提供16 路高密度采集 + 光电隔离 + 宽兼容，解决上述问题。
典型应用场景
- 机械制造 – 生产线 I/O 采集用于机床、包装、装配线的限位开关、光电传感器、急停按钮信号采集，响应快、抗干扰强。
- 电力行业 – 辅机控制采集开关柜断路器状态、继电器触点、风机 / 水泵运行反馈，隔离高电压干扰，保障系统稳定。
- 物流仓储 – 分拣输送线对接接近开关、光电传感器，检测物料位置与流向，实现自动化分拣与输送控制。
- 水处理 – 泵站与加药系统采集液位开关、压力开关、阀门回讯信号，适应潮湿、粉尘环境，长期运行可靠。
真实案例
某汽车零部件生产线升级2025 年 9 月，华东某汽配厂老生产线 PLC 输入模块老化，频繁误报，影响产能。原模块仅 8 路，点位不足，且无隔离，干扰严重。
更换为 ABB 500BIM01 后，16 路通道满足扩容需求，光电隔离彻底解决干扰问题；PNP/NPN 兼容，适配现场多种传感器，无需改线。调试后信号零误报，生产线效率提升 15%，维护频率降低 80%。
电气主管反馈：“这款模块稳定、省心，一次解决信号干扰和点位不足两大问题。”
核心卖点与差异化
- 16 路高密度输入，单模块采集点数提升 100%，节省控制柜空间与成本。
- 全通道光电隔离，隔离电压 500Vrms，抗干扰能力强，杜绝信号误判。
- PNP/NPN 双兼容，软件配置切换，适配市面绝大多数传感器，通用性强。
- 低功耗 + 宽温设计，-20°C~+60°C 稳定运行，适应恶劣工况。
- 全新原装 + 1 年质保，提供出厂测试报告，支持现场验证。
