ABB 3HNA025019-001 | 机器人 IO 接口模块 原装工控备件

描述

产品深度介绍

ABB 3HNA025019-001 是 IRC5 机器人控制系统的核心 I/O 接口模块，负责连接机器人与外部传感器、执行机构，实现温度、压力、流量等物理量的信号采集与控制指令传输。

模块采用铝合金外壳，防护等级 IP20，支持自然冷却，可在 -40℃ 至 70℃ 的宽温环境下稳定运行。4 通道模拟量输入设计，搭配 CANopen 高速通信，确保信号传输的实时性与抗干扰能力，广泛应用于汽车制造、电子装配、物流码垛等机器人自动化产线。

作为机器人与外部设备的桥梁，该模块可直接原位替换同规格旧件，无需大幅改造系统，有效降低停机维护成本，保障生产线连续运行。

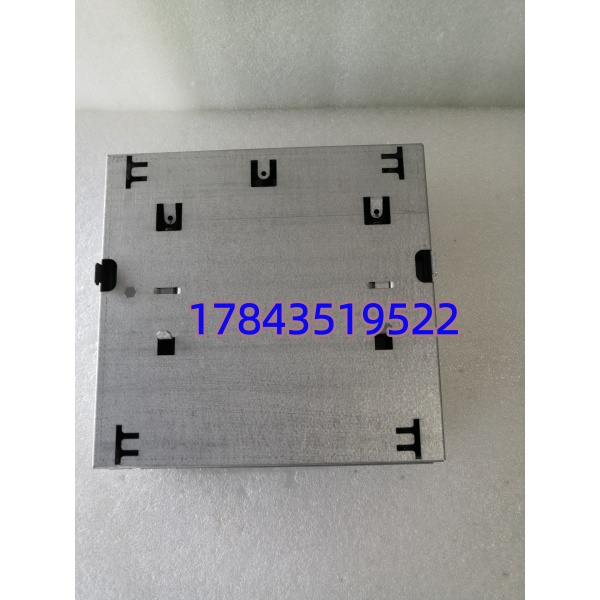

ABB 3HNA025019-001

关键技术规格

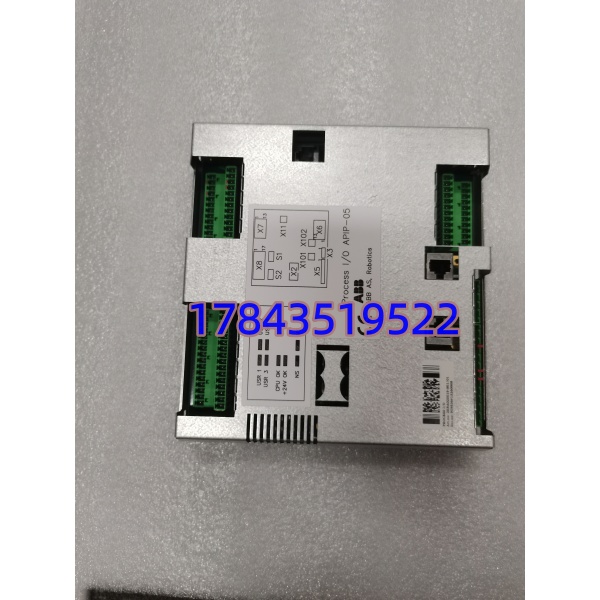

ABB 3HNA025019-001

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

1. 通知生产部门停机，执行挂牌上锁流程
2. 切断机器人控制柜总电源，静置 5 分钟 完成电容放电
3. 佩戴防静电手环、使用防静电操作垫，避免静电损坏模块

工具与资料准备

• 十字螺丝刀、绝缘手套、数字万用表
• 手机（拍照存档旧模块配置）
• 模块安装尺寸图、接线图
• 机器人系统程序备份

阶段二：拆卸旧模块（10 分钟）

1. 打开控制柜柜门，露出模块插槽与接线端子
2. 完整拍照：排线顺序、端子接线、模块安装位
3. 逐一拔插排线与信号线，每根线缆粘贴对应编号标签
4. 拧下固定螺丝，平稳取出旧模块，避免拉扯接口
5. 检查插槽针脚有无氧化、弯曲、积尘

阶段三：安装新模块（15 分钟）

1. 核对实物型号 3HNA025019-001，确保与旧模块一致
2. 清理插槽灰尘，对齐定位槽将模块平稳插入
3. 拧紧固定螺丝，扭矩适中，避免模块变形
4. 对照旧模块照片，逐一对位插紧排线、信号线
5. 复查要点：排线卡扣扣紧、端子无松动、线路无挤压

阶段四：上电与配置（20 分钟）

1. 上电前用万用表测量供电电压，确保符合规格
2. 先送控制电源，观察模块指示灯，无异常告警
3. 连接机器人编程软件，扫描网络识别模块
4. 下载配置程序，核对通道参数与通信设置
5. 手动触发信号，测试采集与反馈是否正常
6. 系统空载运行 30 分钟，无报错即为安装合格

常见问题解答（FAQ）

Q1：3HNA025019-001 主要用于哪些机器人系统？A：专为 ABB IRC5 机器人控制系统设计，是该系列机器人的标准 I/O 扩展模块，可直接接入 IRC5 控制器，实现外部信号采集与控制。

Q2：更换模块时需要重新编程吗？程序会丢失吗？A：直接替换同型号模块，程序通常可自动加载，无需重新编程。但建议更换前备份系统程序，以防意外。若为升级版本，可能需核对固件兼容性，建议下载最新配置。

Q3：模拟量信号采集不准，可能是什么原因？A：常见 3 类原因：

1. 接线问题：信号线屏蔽层接地不良，或正负极接反
2. 传感器故障：传感器输出信号漂移，或供电不稳
3. 模块配置：通道量程、滤波参数设置与现场不匹配

建议先复查接线与传感器，再核对模块配置参数。

Q4：该模块的通信协议是什么？可以连接哪些设备？A：支持 CANopen 通信协议，可连接符合该协议的传感器、编码器、执行机构，也可通过总线扩展连接其他 I/O 模块。适配 ABB 机器人控制系统的标准通信架构。

Q5：质保期多久？人为损坏能保修吗？A：提供 12 个月质保（自发货日起），质保范围为非人为硬件故障（如模块损坏、通信失效）。人为损坏（如接线错误、过压、摔落）不在质保范围内，可提供维修服务。
